Les dimensions indiquées reprennent les options nominales du catalogue original. La hauteur installée et la saillie varient selon le profil; vérifiez la coupe cotée et la disponibilité actuelle.
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Vérifiez les produits reçus avant de les couper ou de les installer.

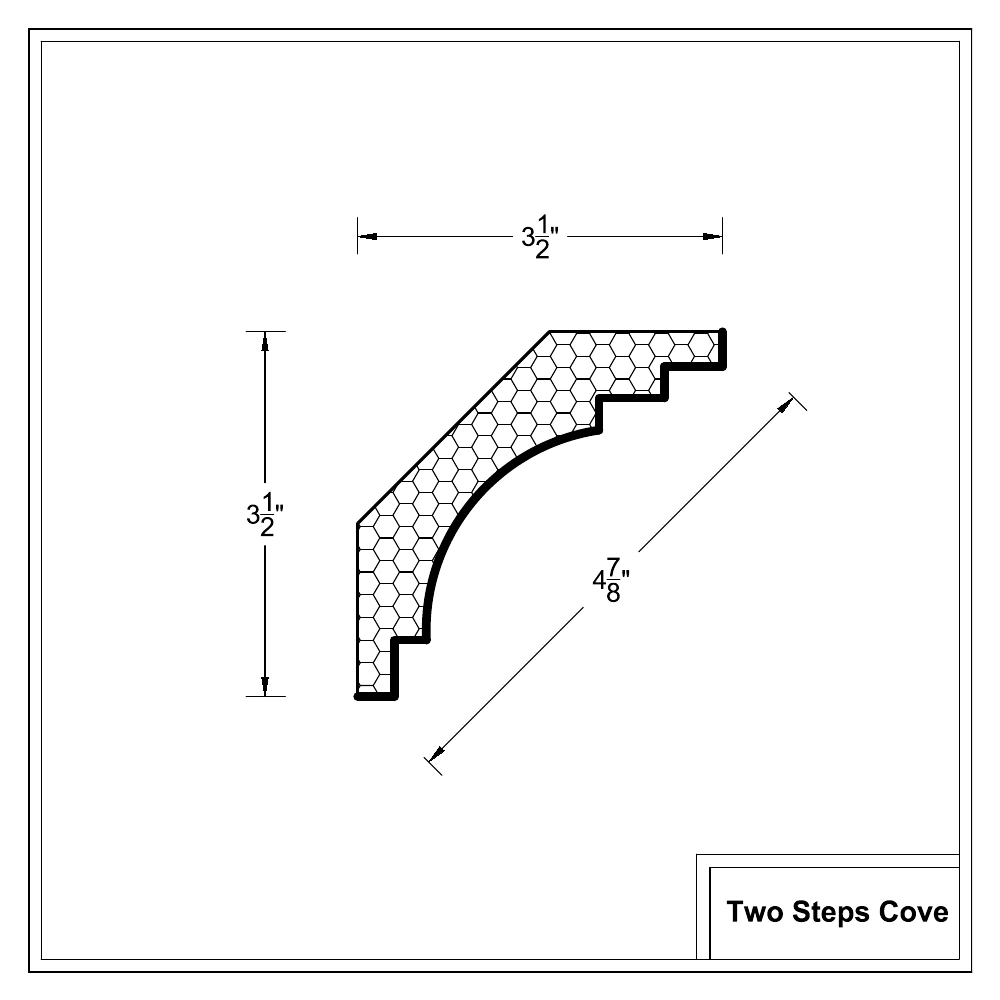

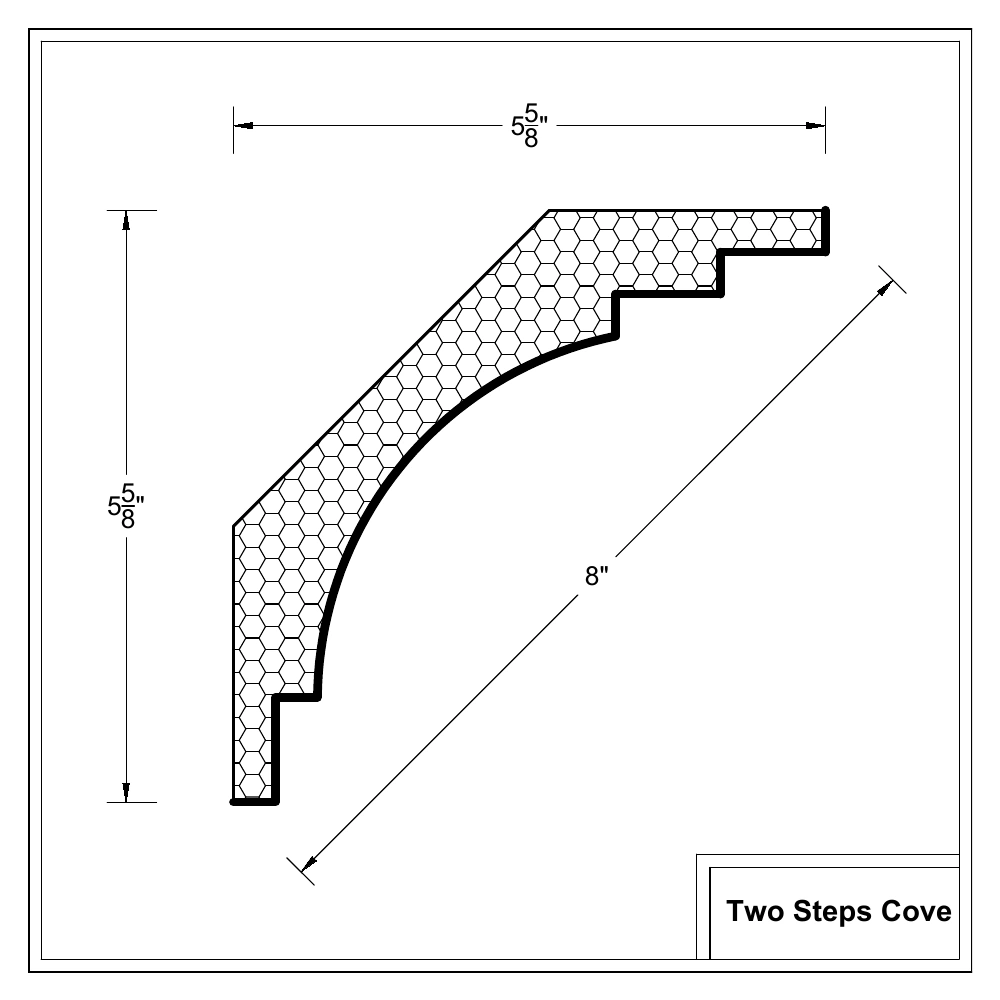

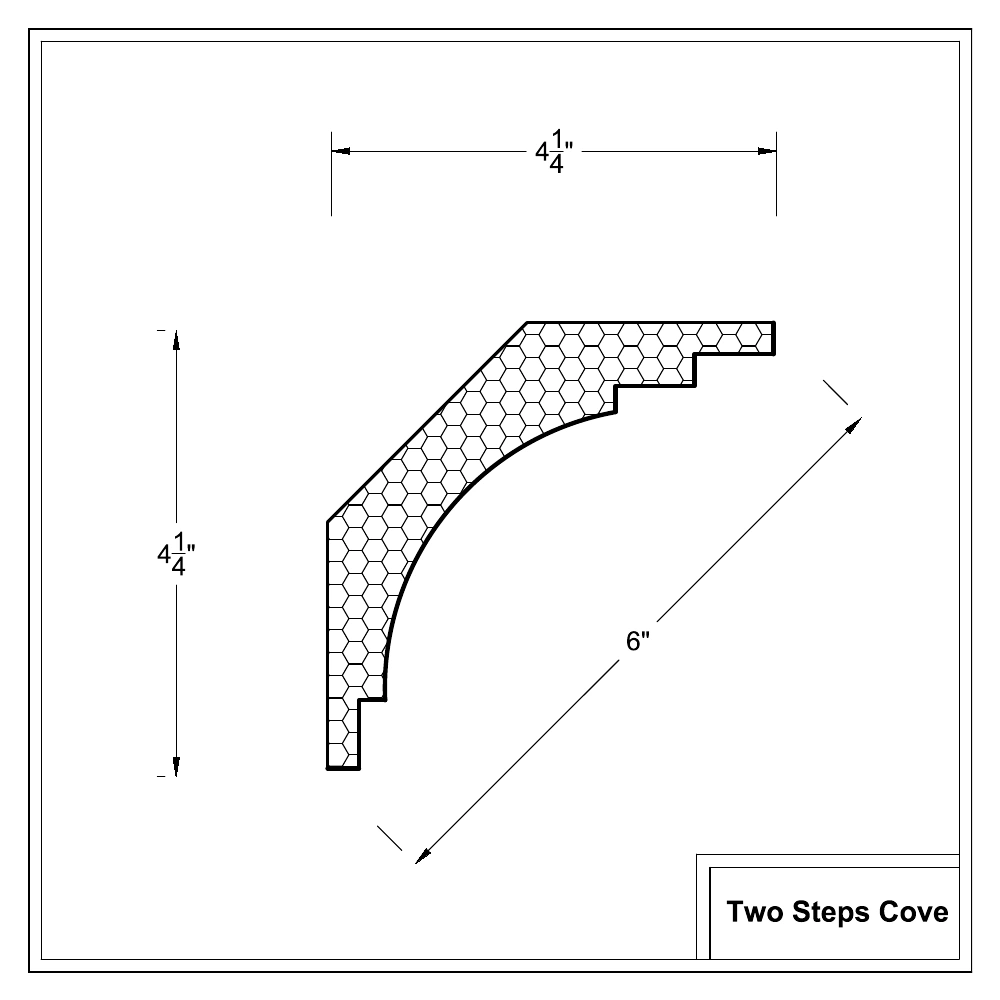

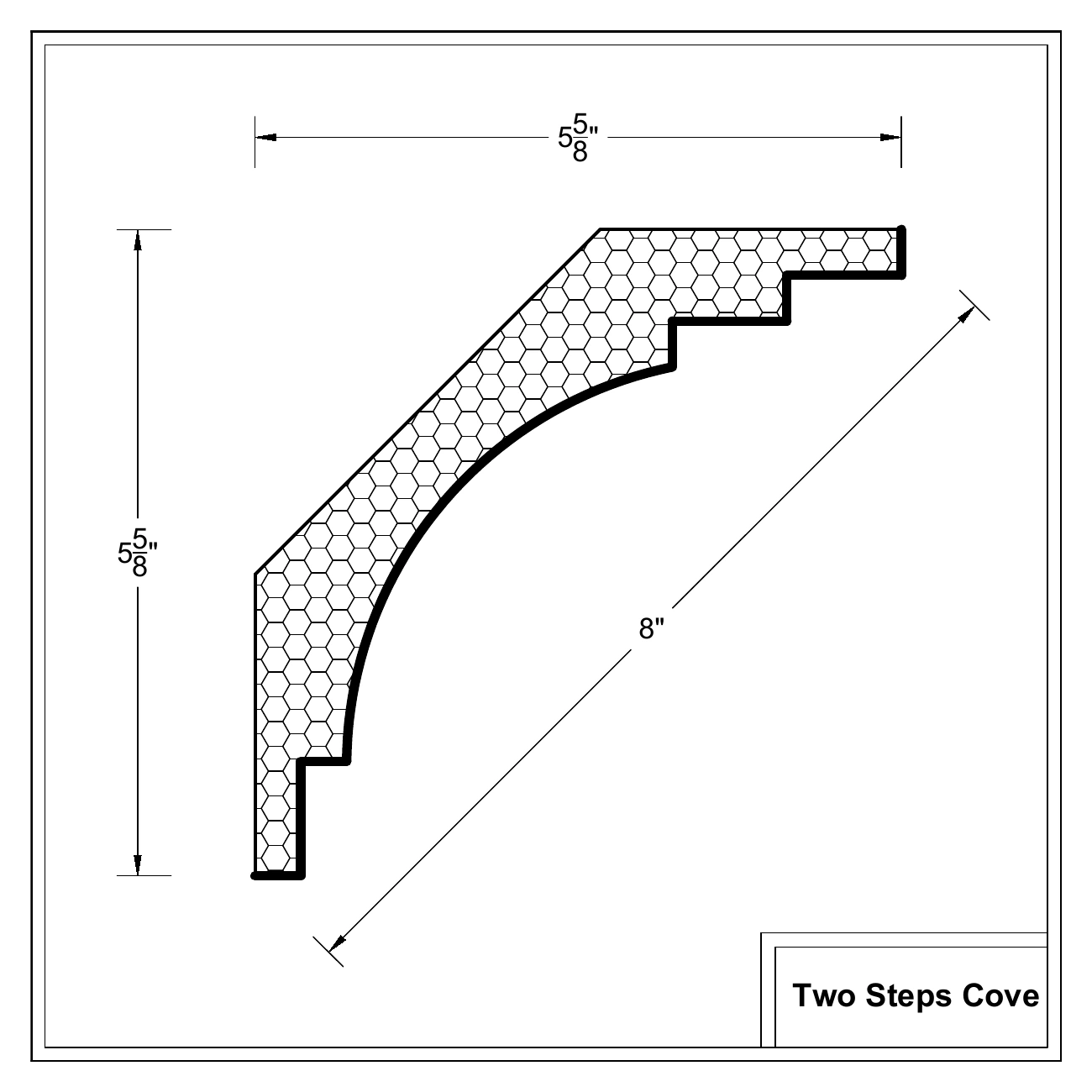

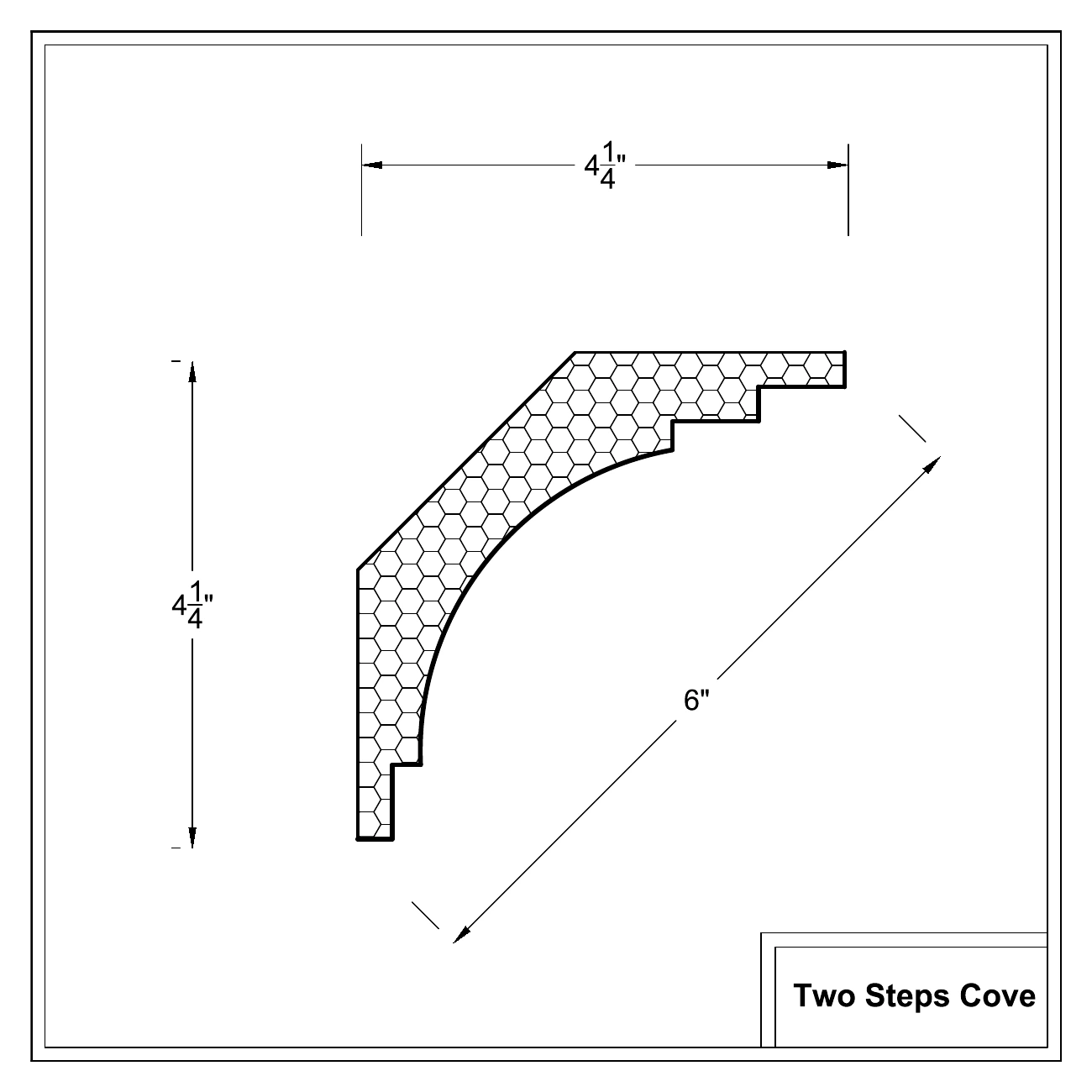

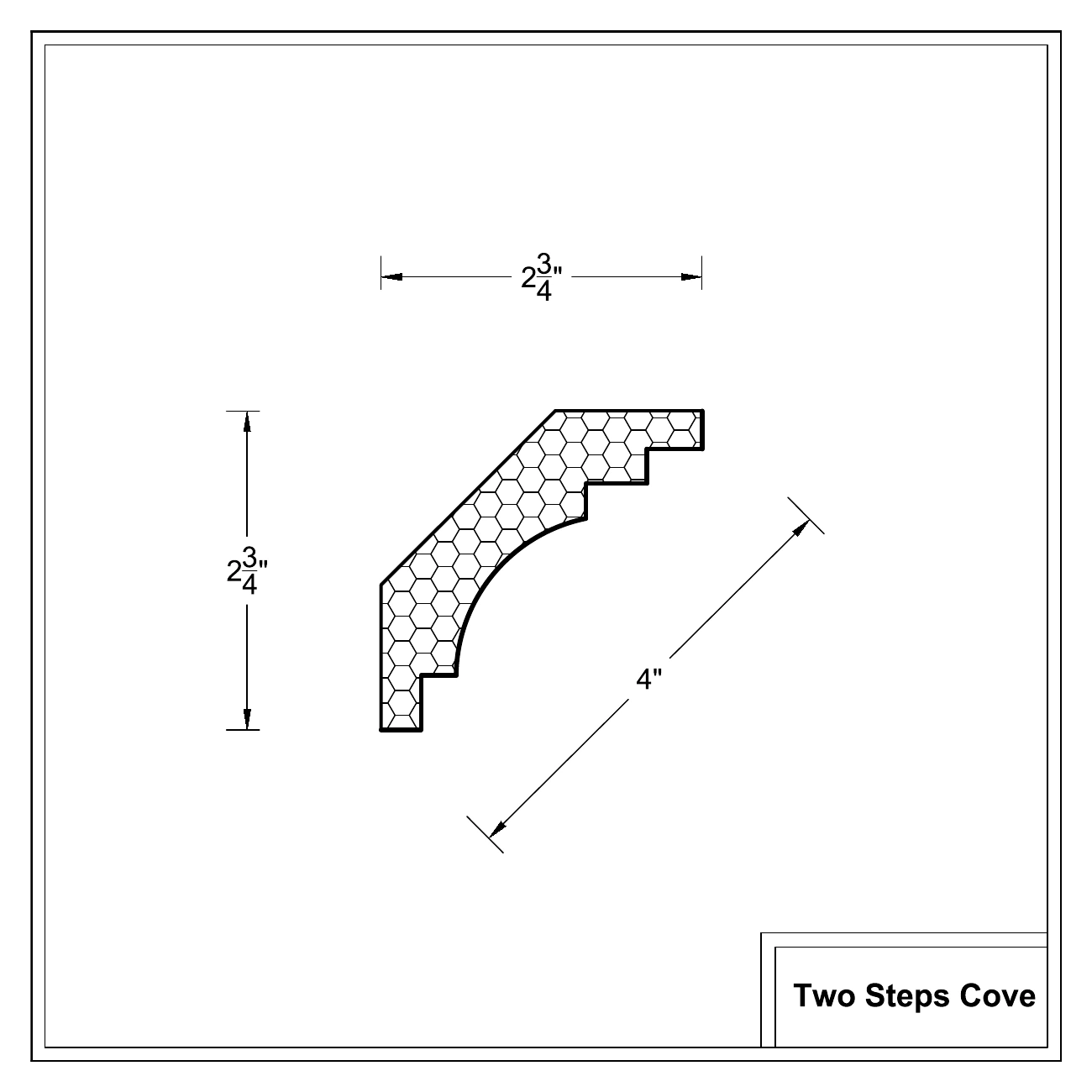

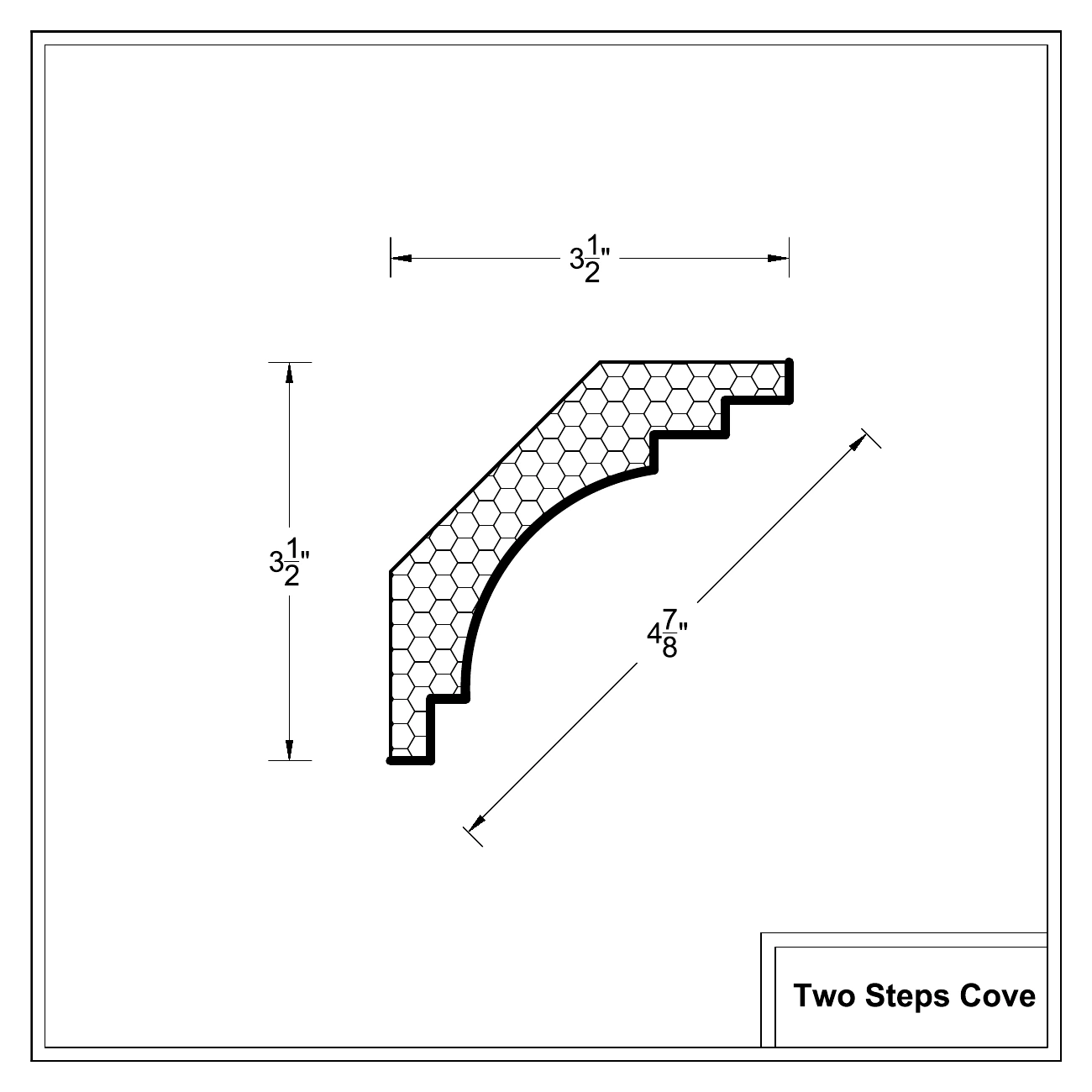

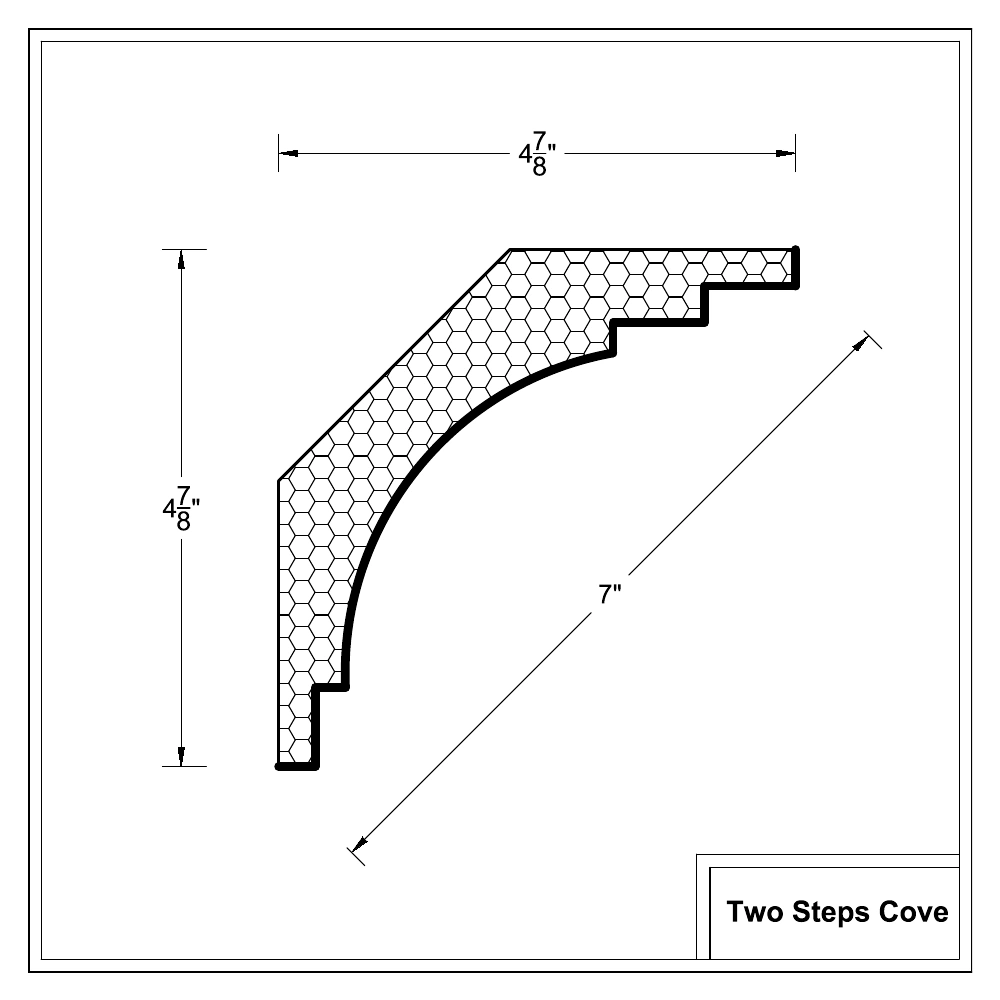

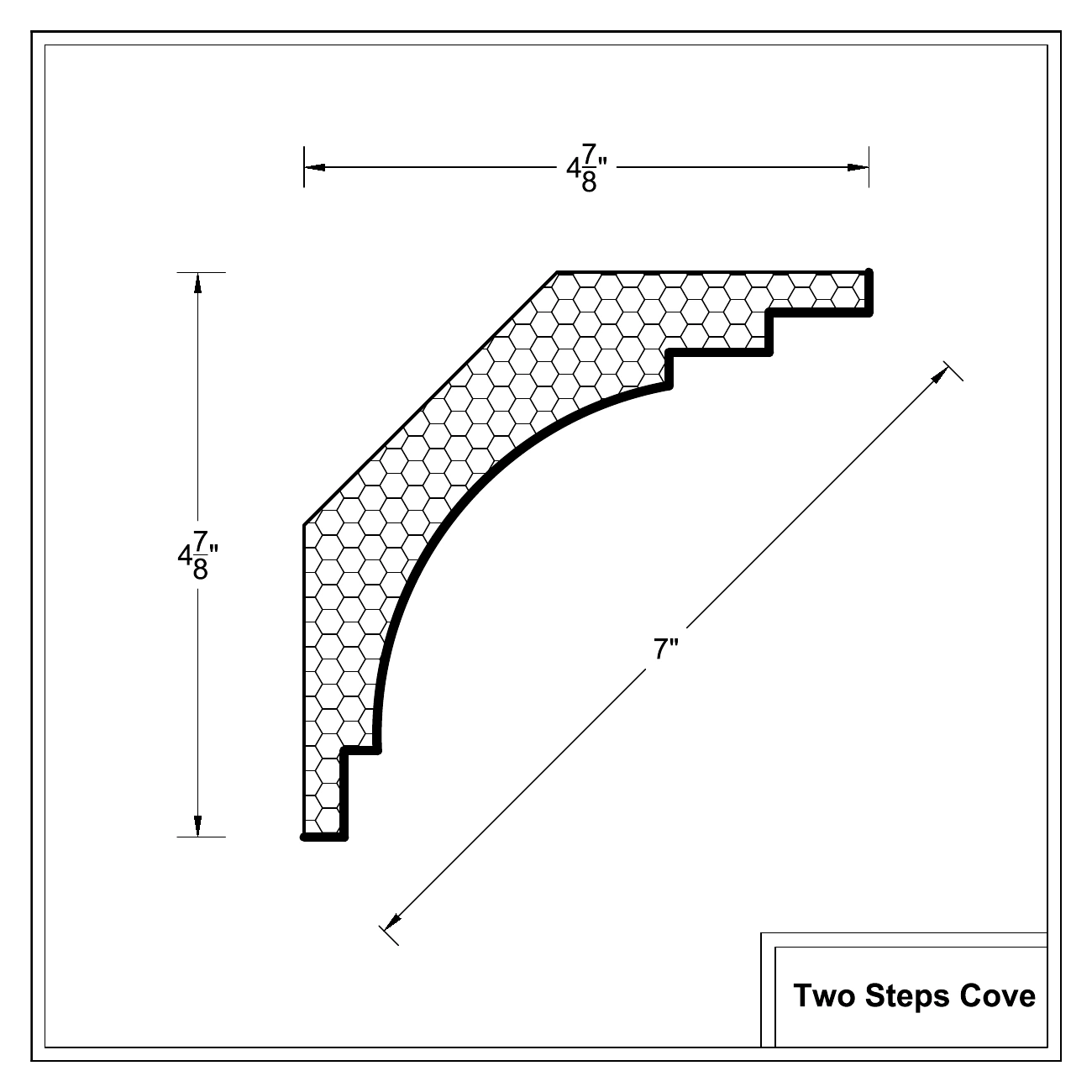

Two Step Deux gradins droits au-dessus d’une large face concave.
Dimensions nominales indiquées : 4" | 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

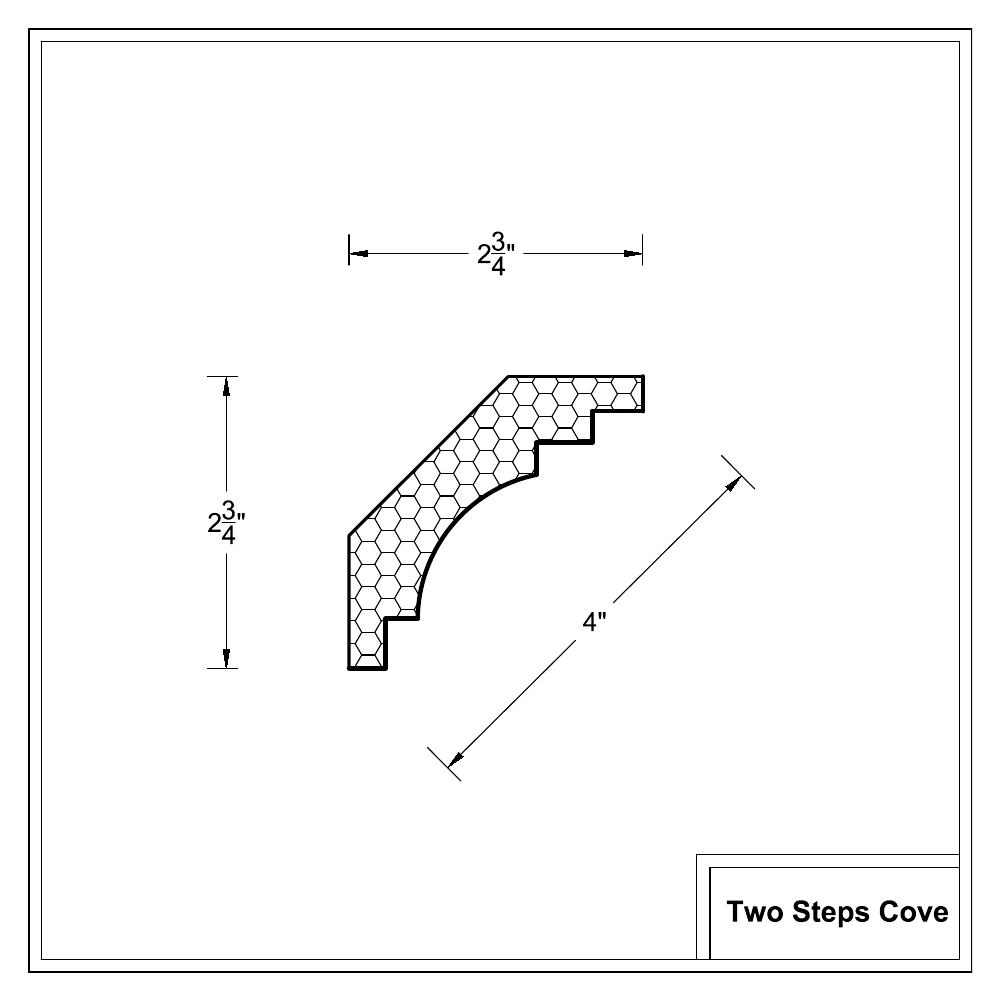

TwoSteps 4 Saillie 2 3/4 Hauteur 2 3/4 Dimension de face 4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. TwoSteps 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 4 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. TwoSteps 6 Saillie 4 1/4 Hauteur 4 1/4 Dimension de face 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. TwoSteps 7 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. TwoSteps 8 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Two Steps Cove · page 41 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Two Steps Cove · page 42 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Two Steps Cove · page 43 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Two Steps Cove · page 44 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Two Steps Cove · page 45 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M9010-9" · page 46 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1010-10" (CI-1007) · page 47 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Two Step ↗

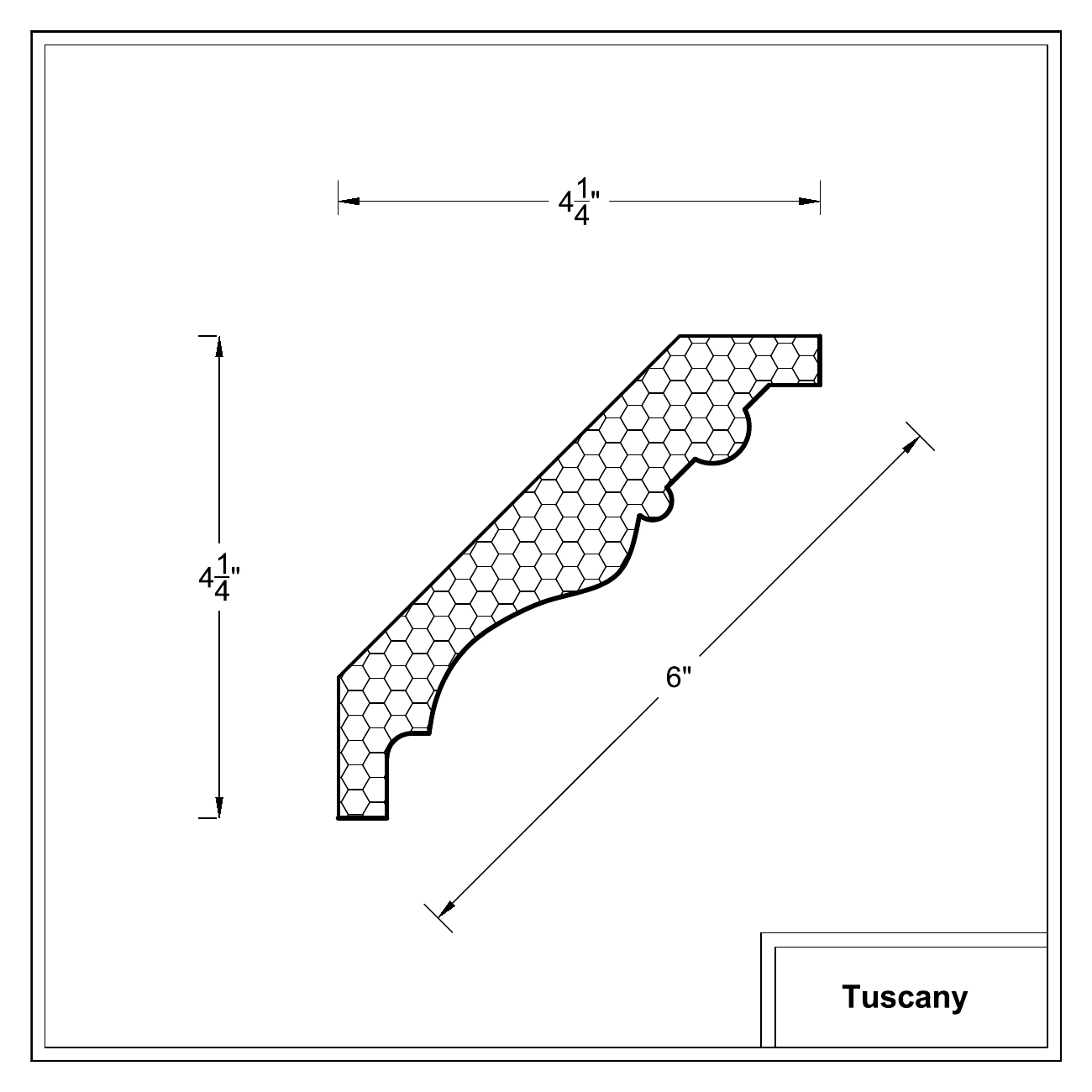

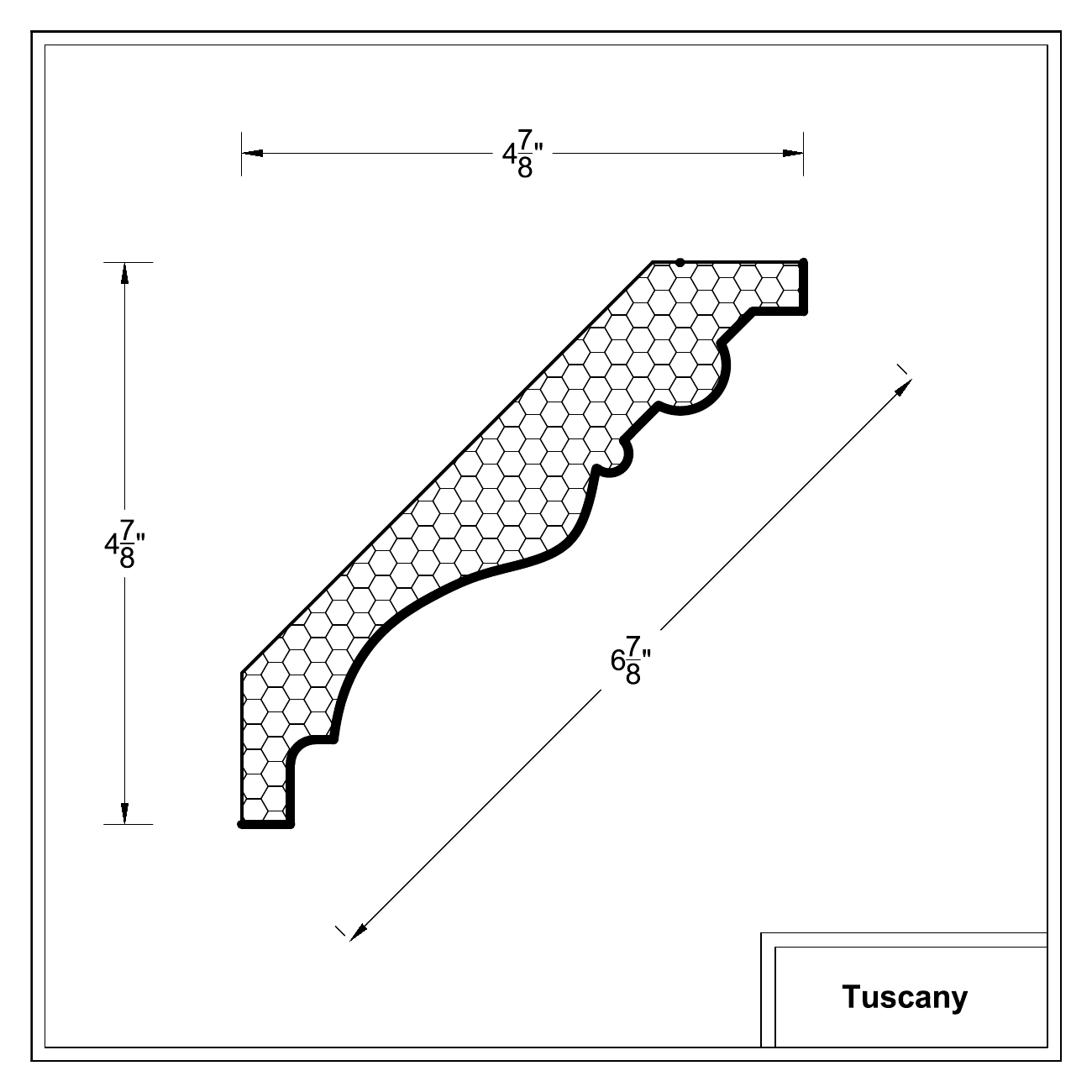

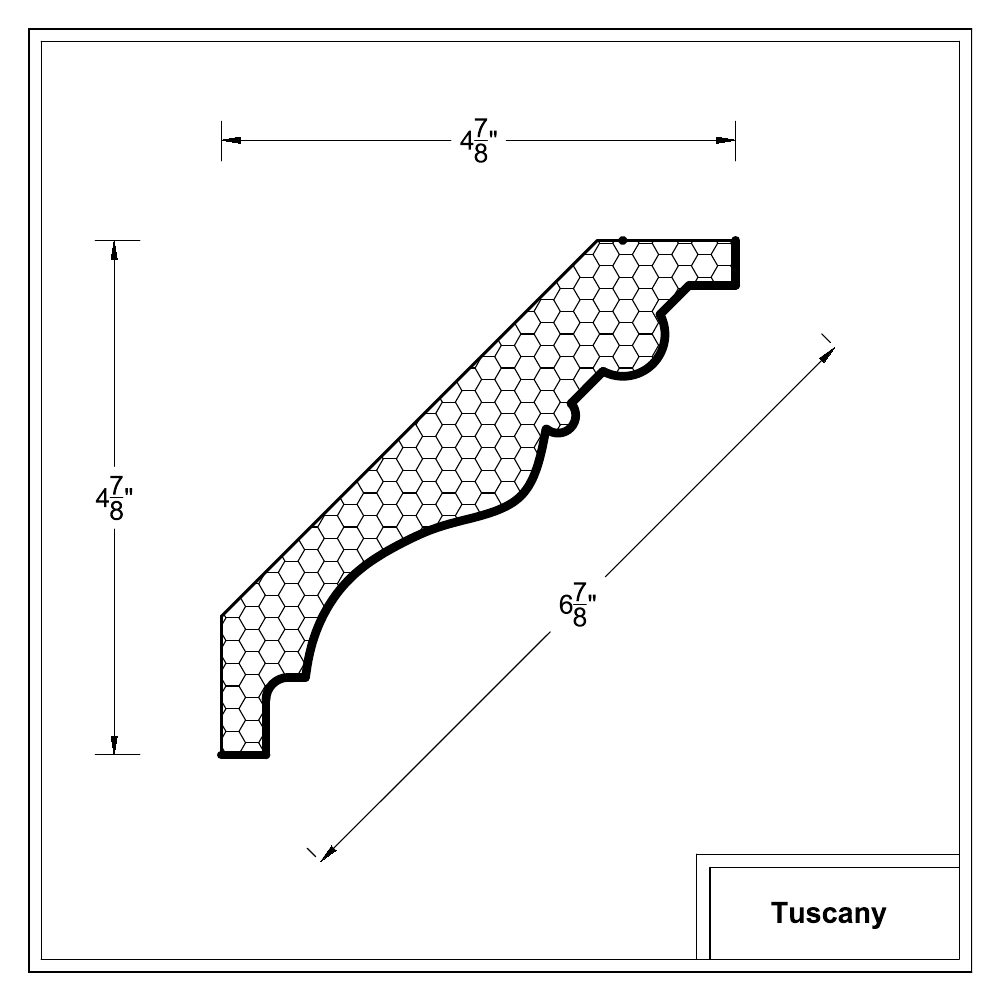

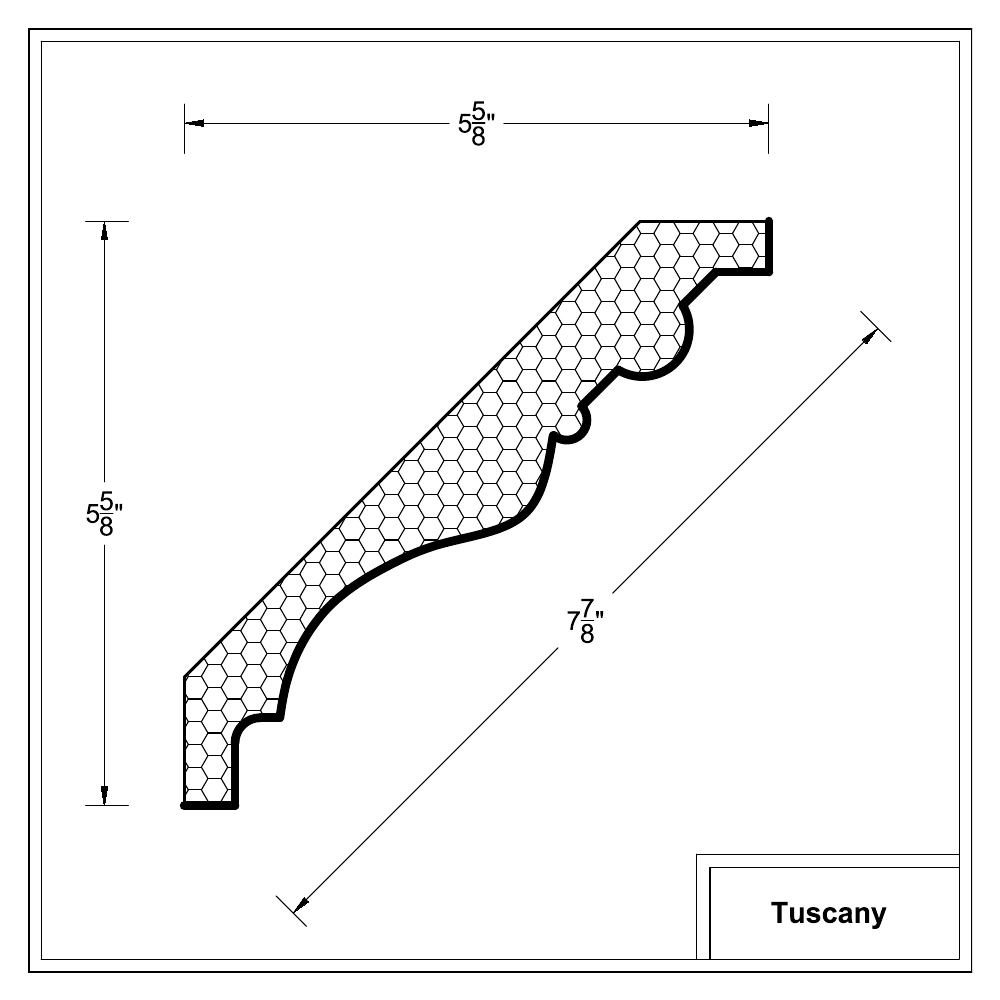

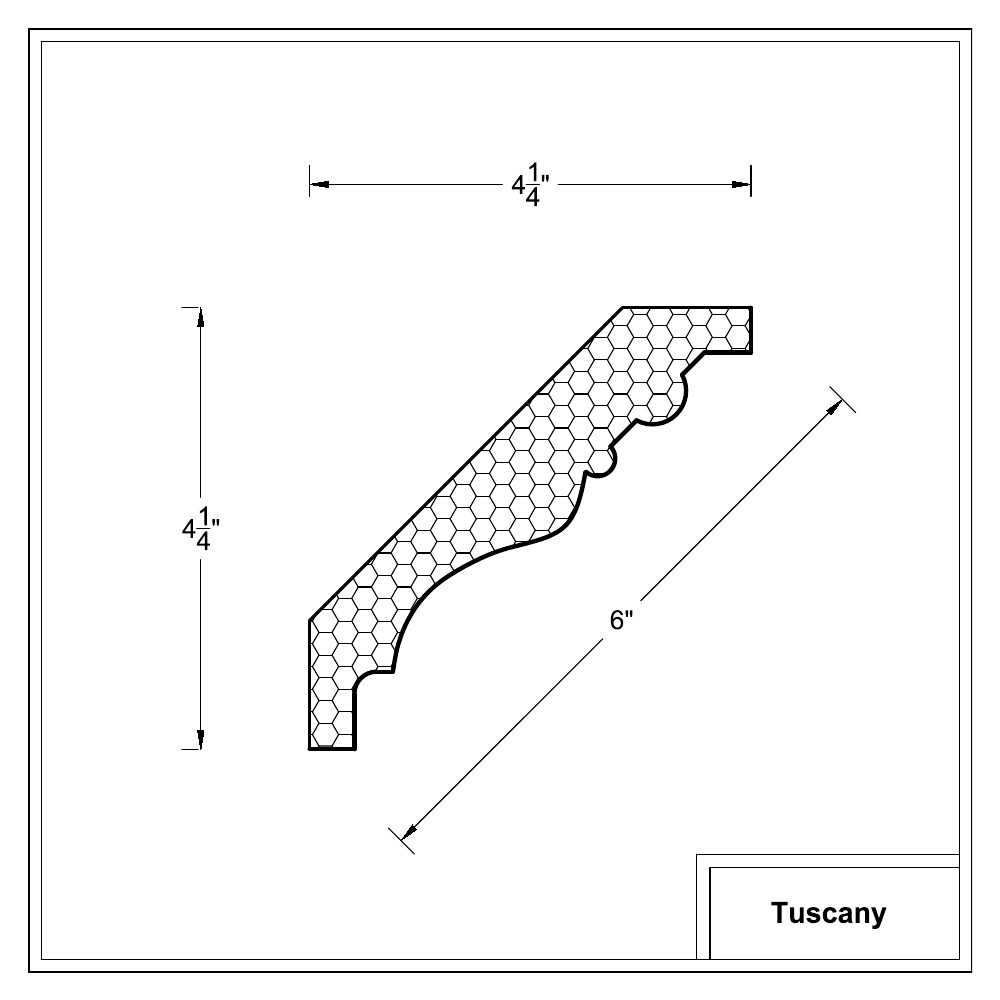

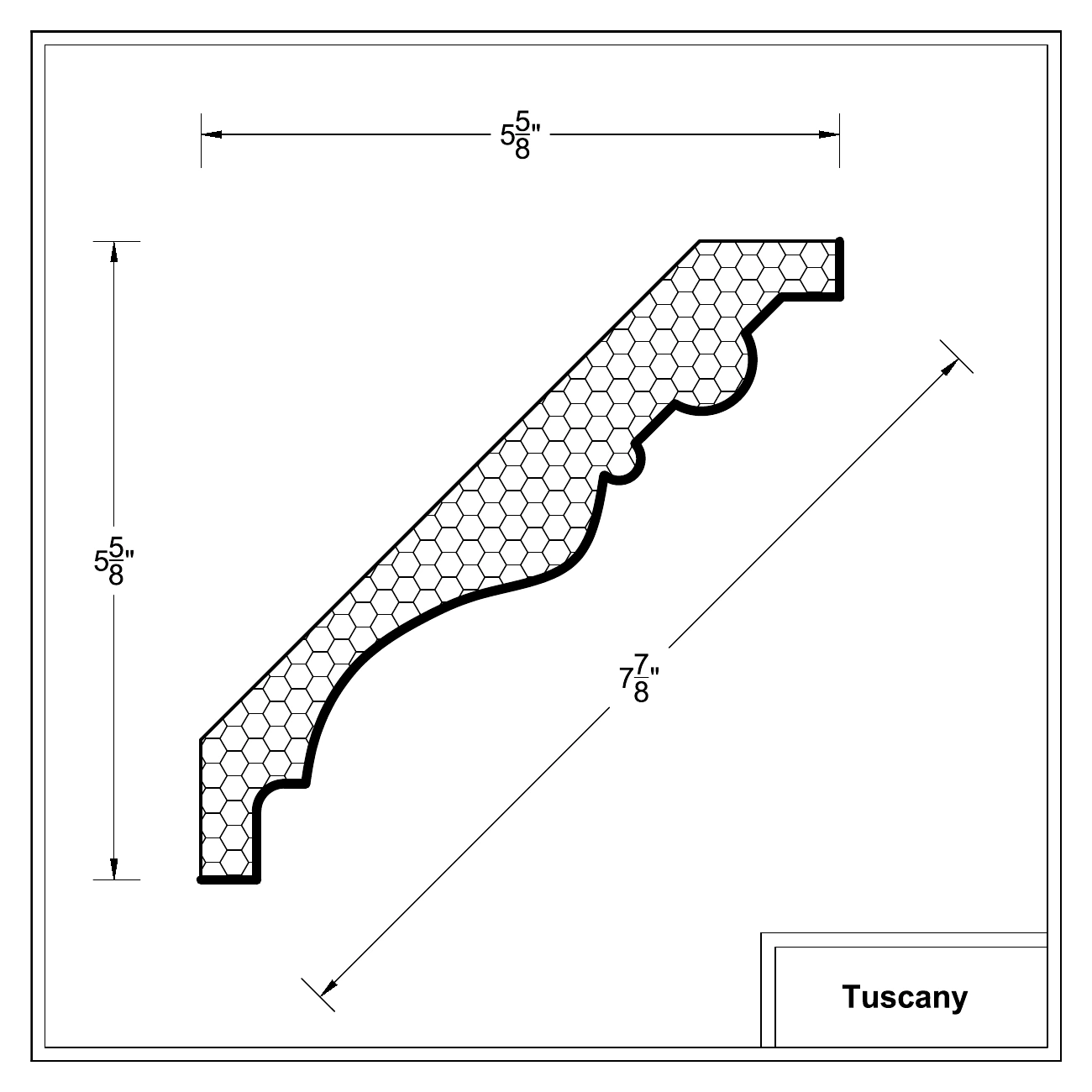

Tuscany Face courbée avec détails superposés en haut et en bas.
Dimensions nominales indiquées : 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

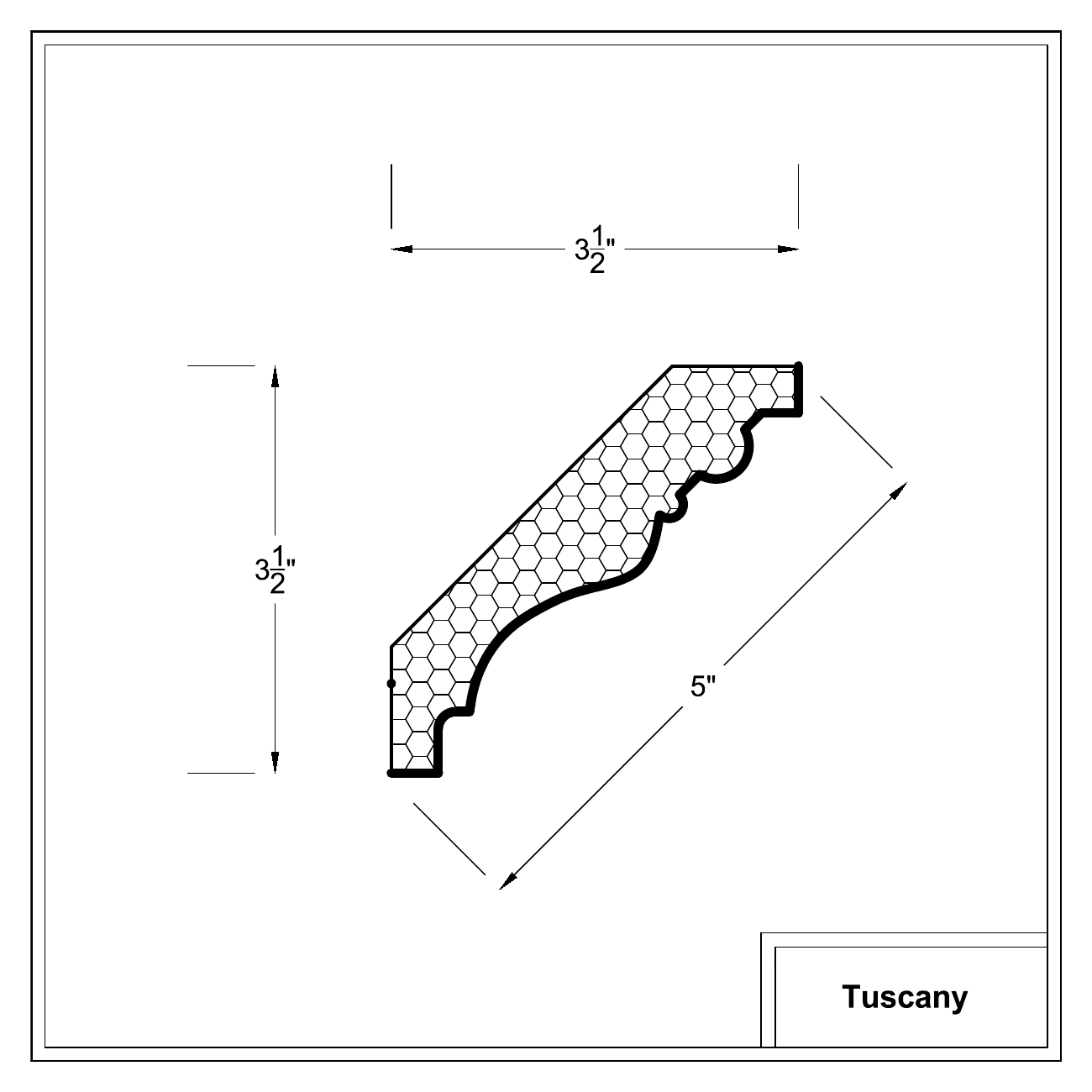

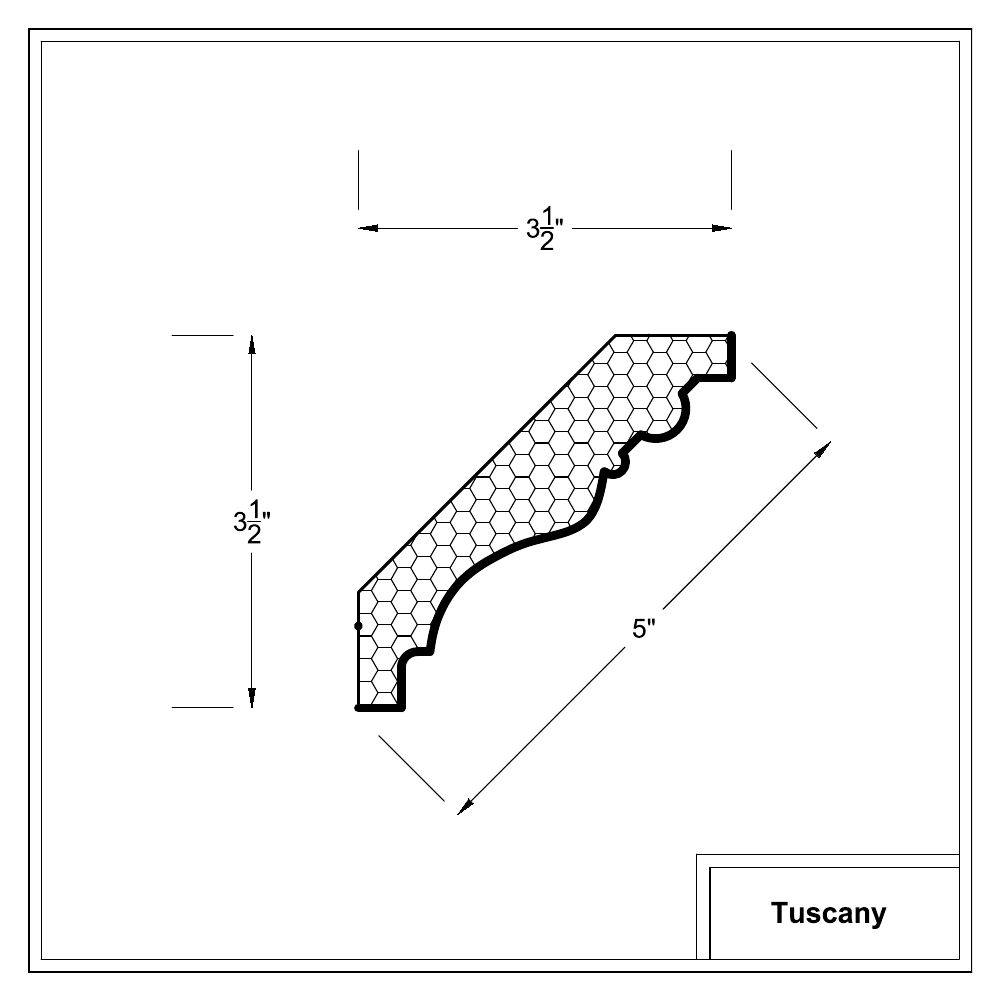

Tuscany 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany 6 Saillie 4 1/4 Hauteur 4 1/4 Dimension de face 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany 7 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 6 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany 8 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Tuscany · page 37 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany · page 38 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany · page 39 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Tuscany · page 40 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Tuscany ↗

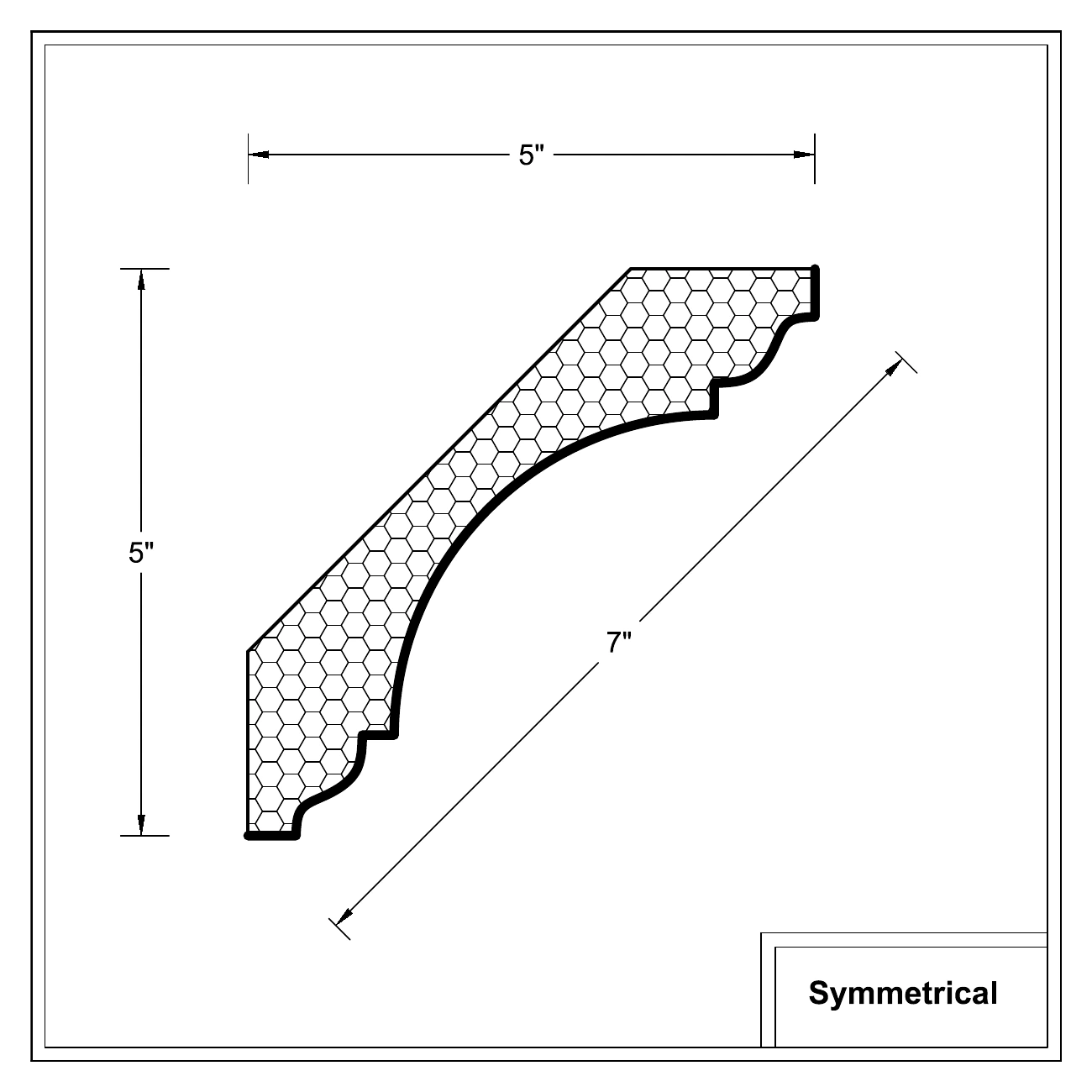

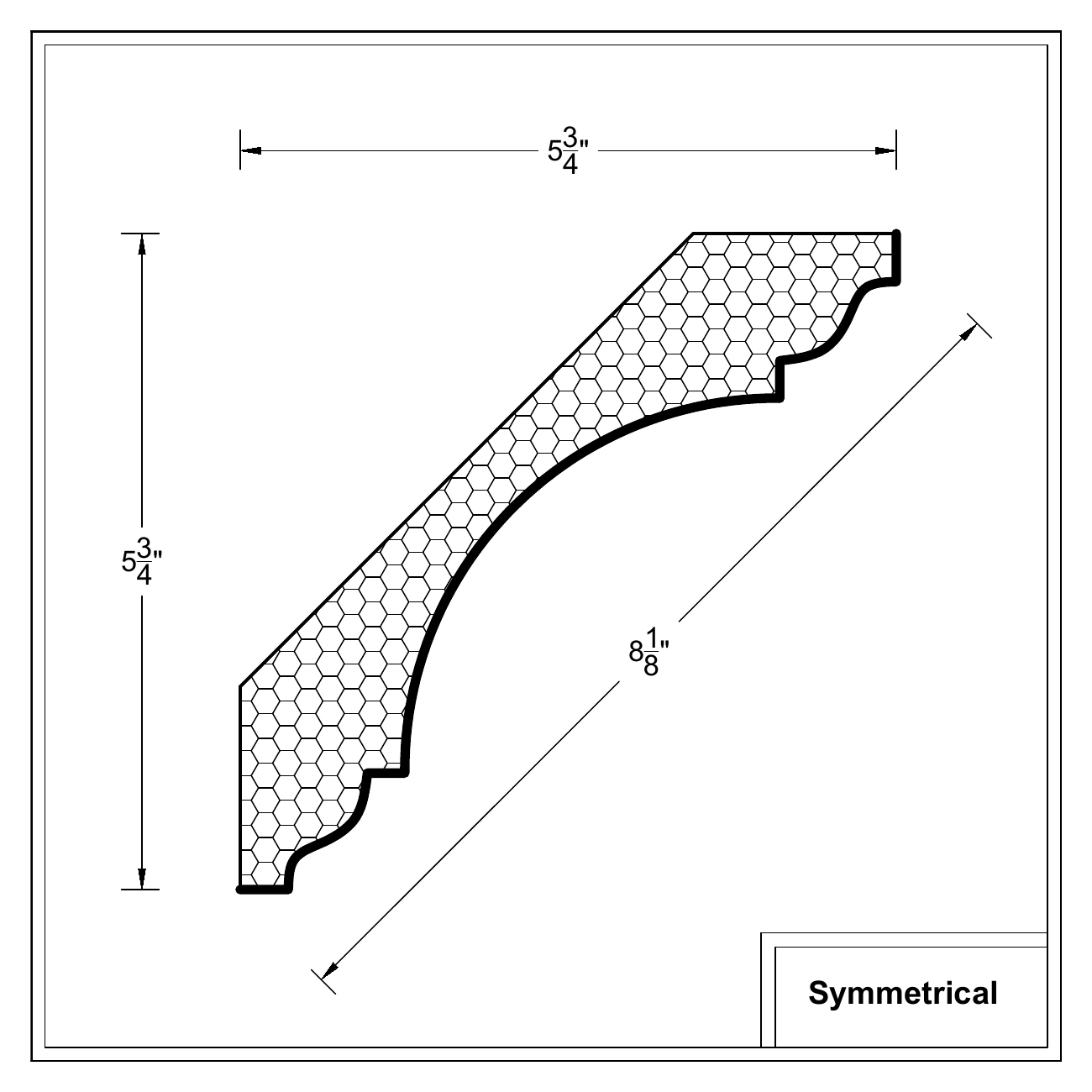

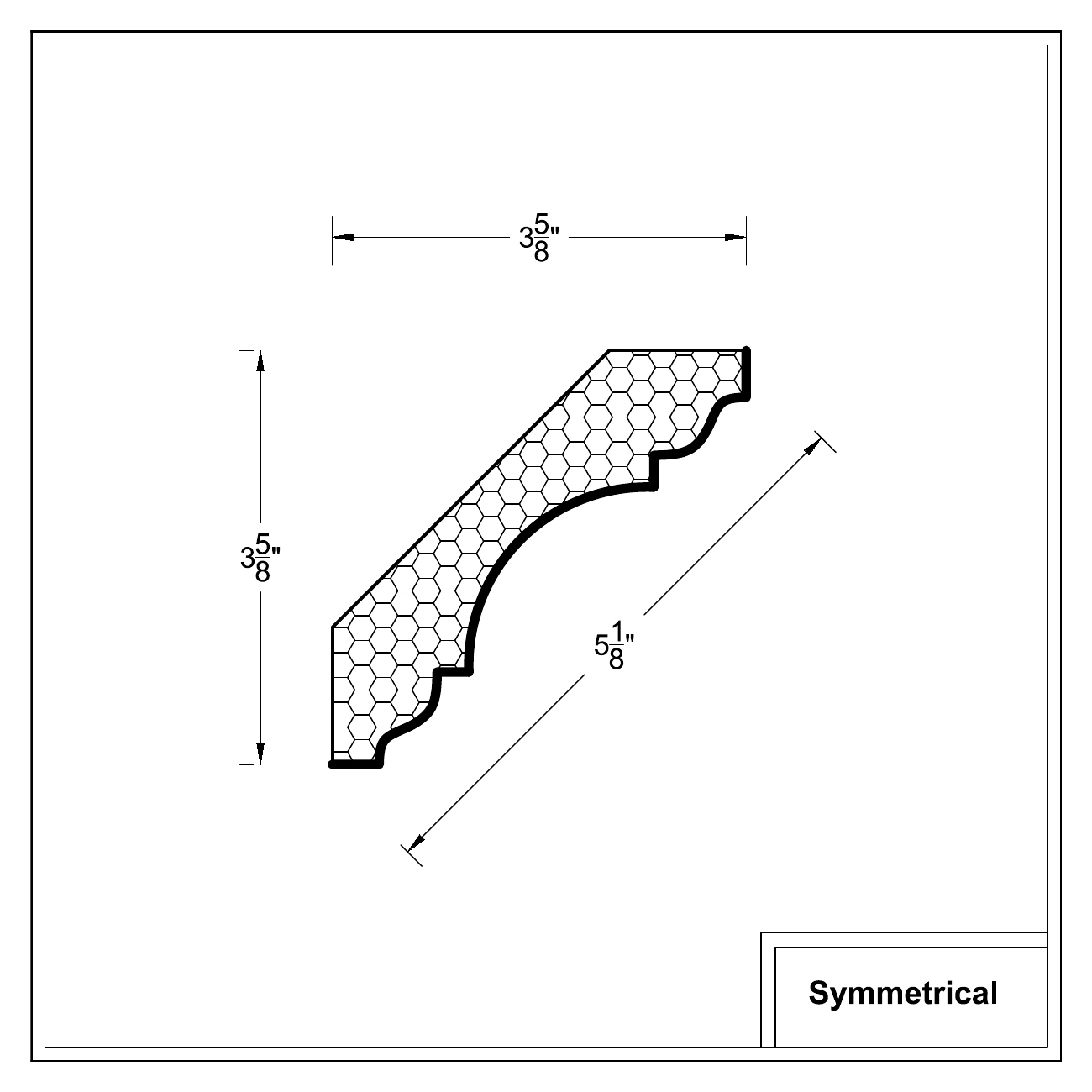

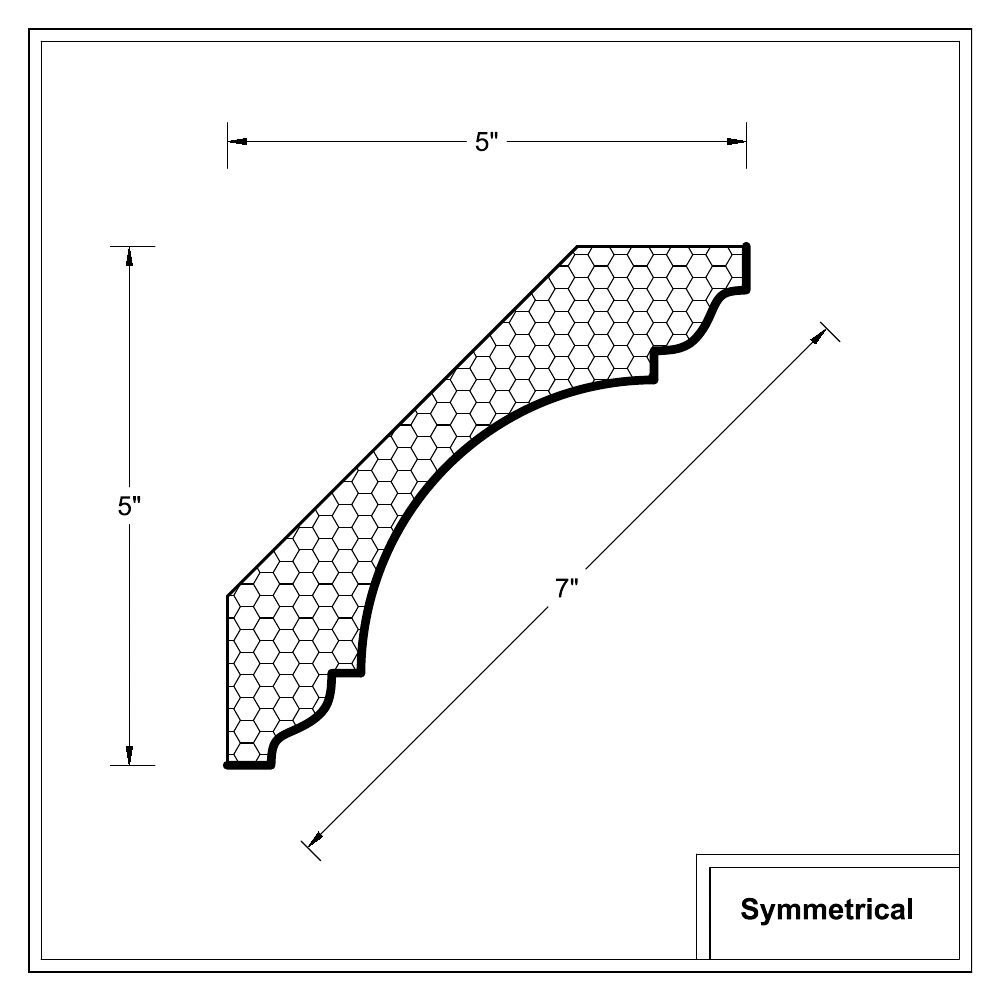

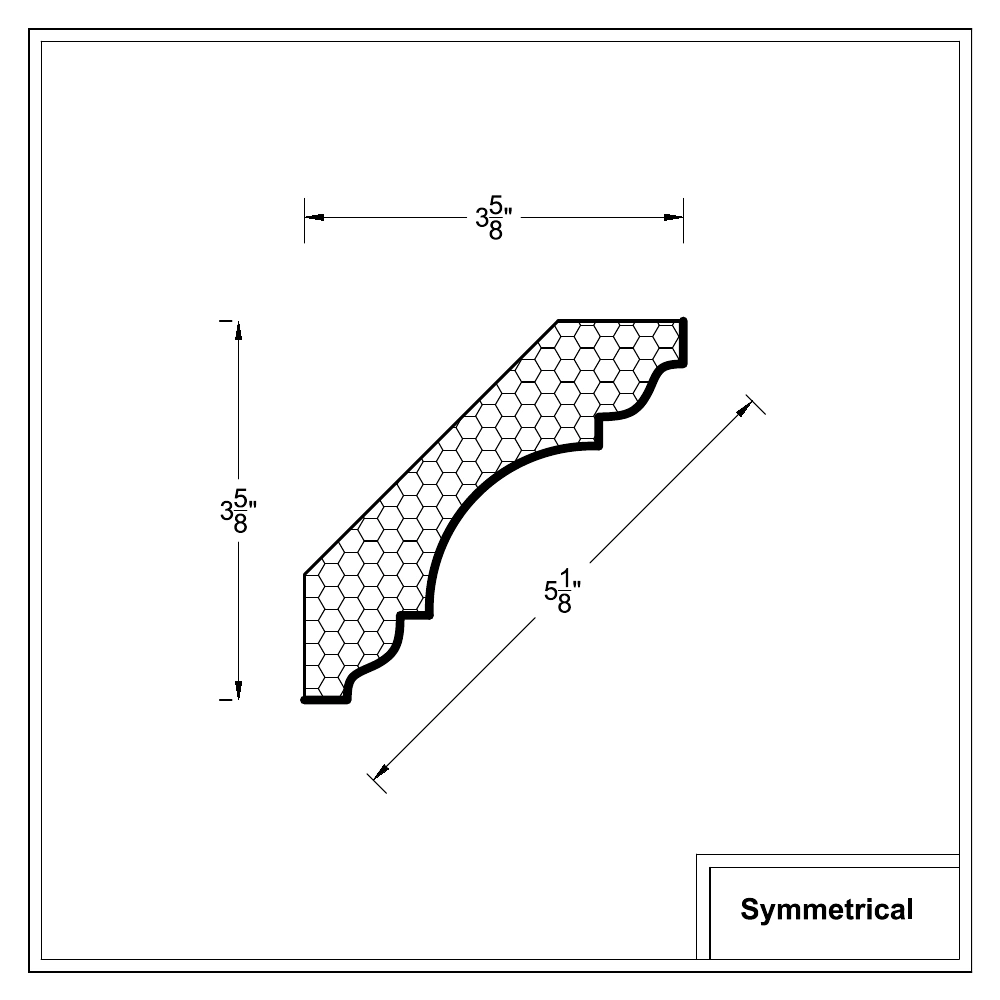

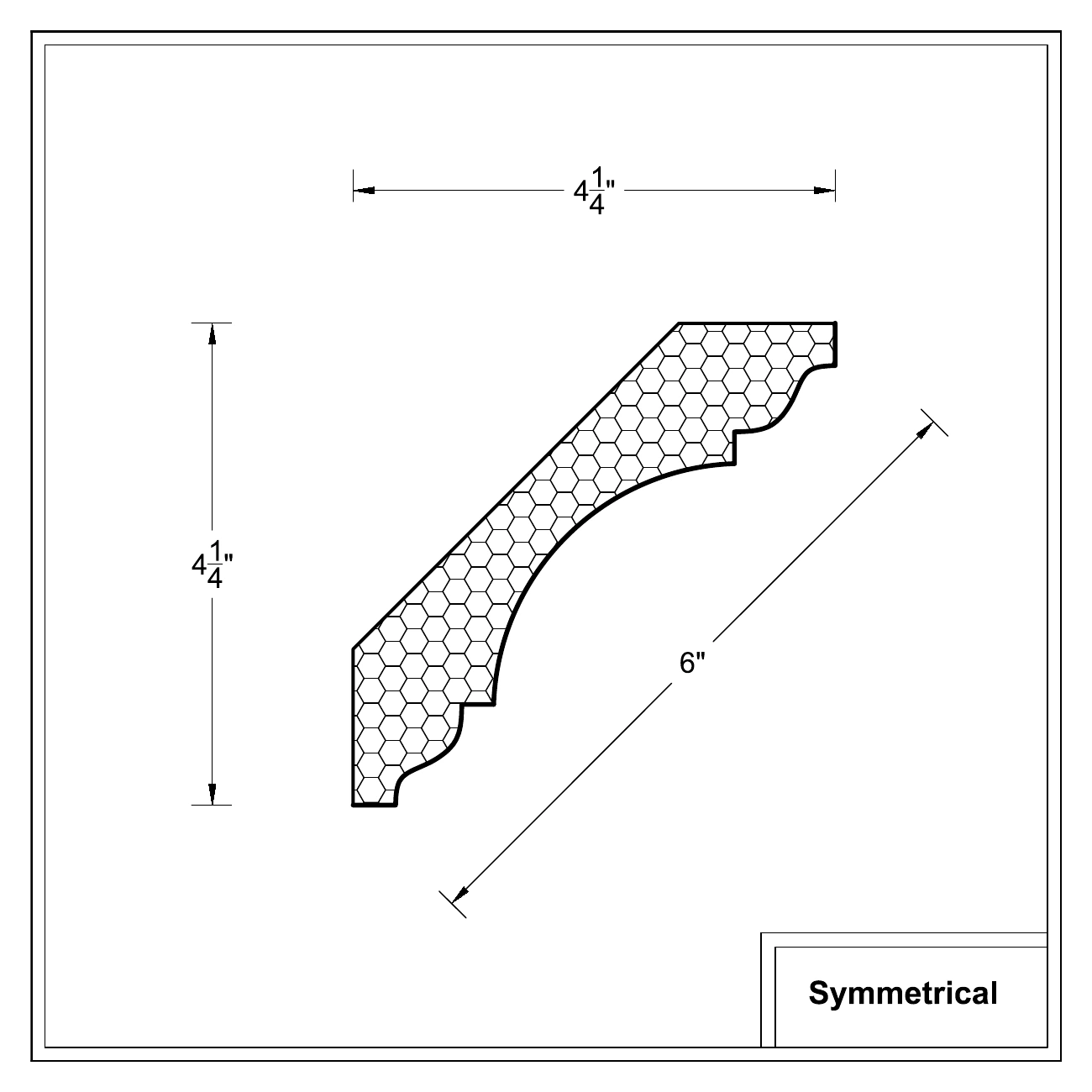

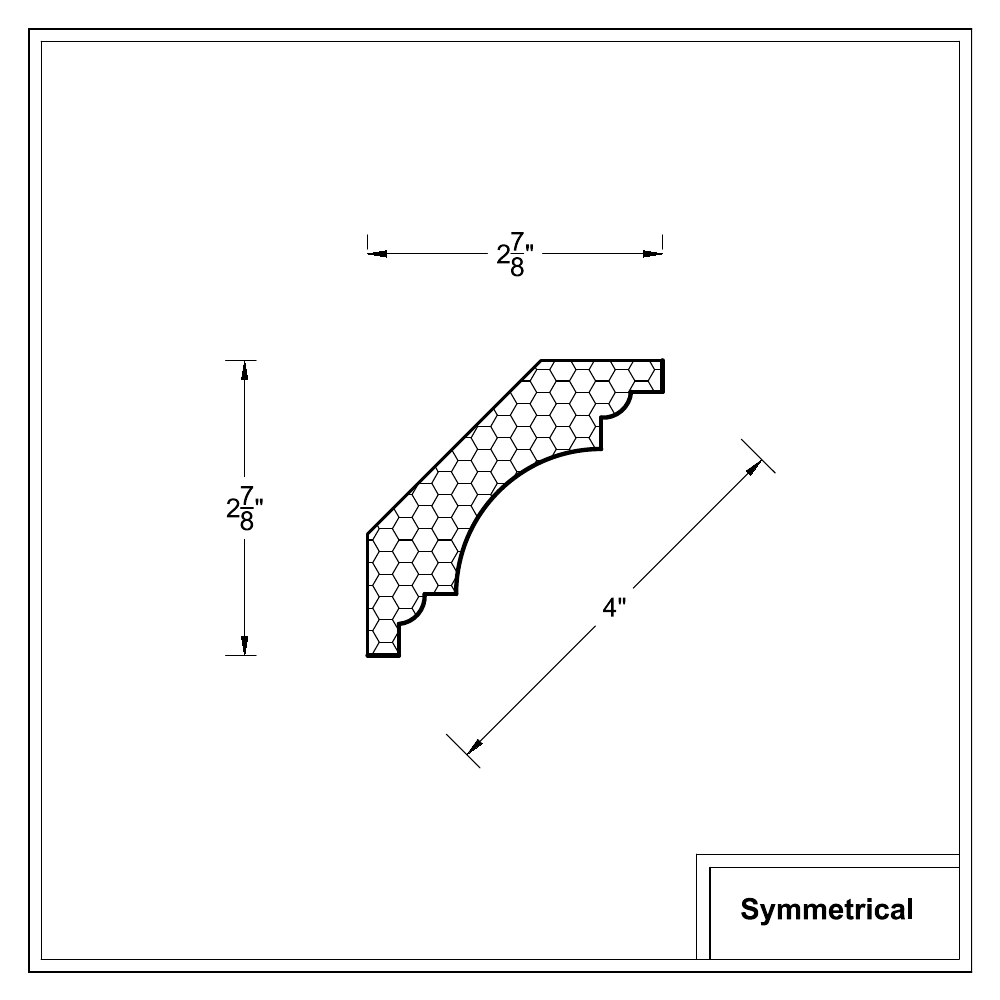

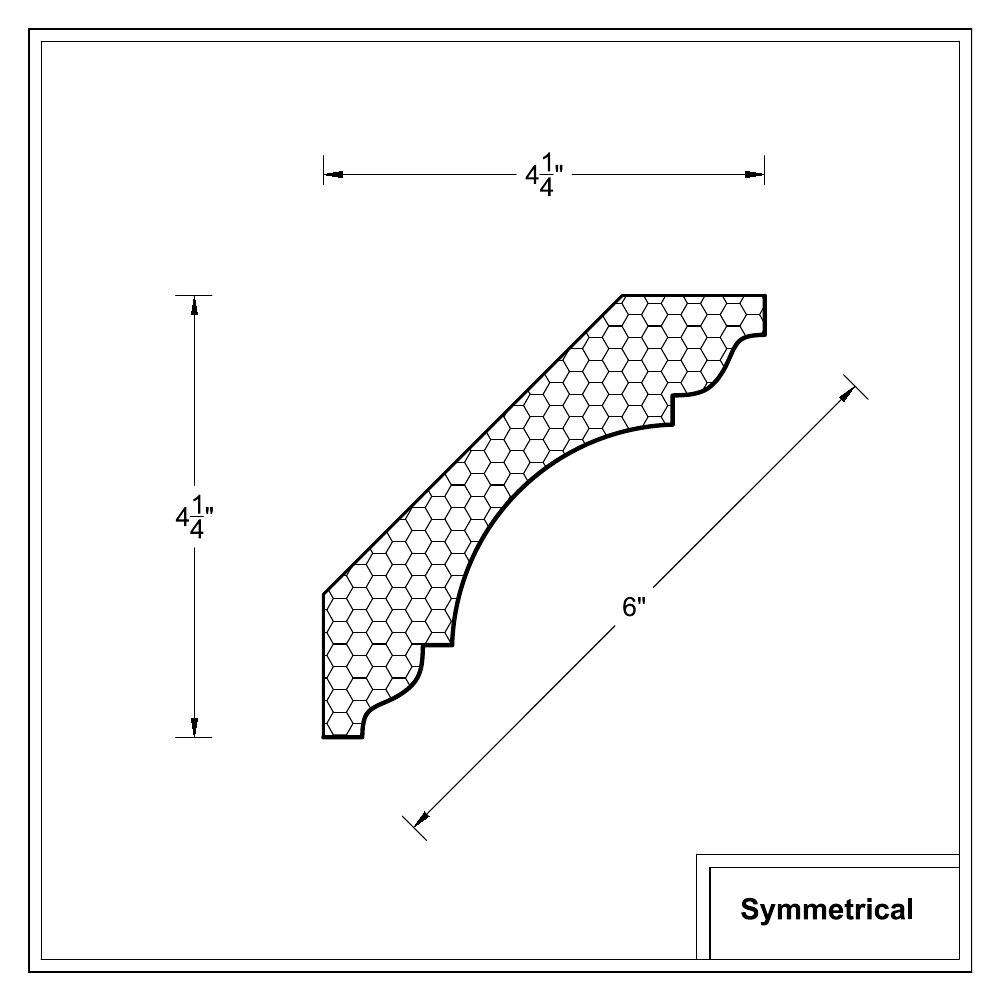

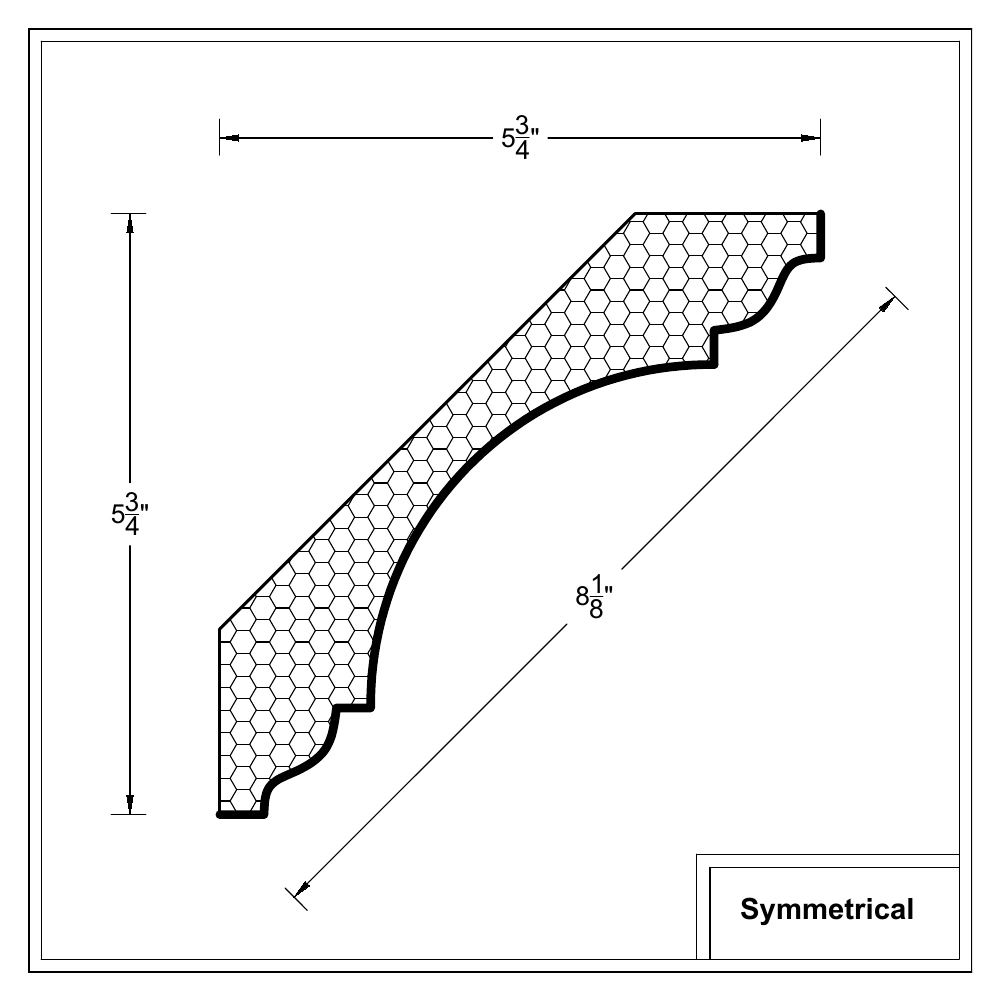

Symmetrical Face courbée équilibrée, bordée d’arêtes droites discrètes.
Dimensions nominales indiquées : 4" | 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

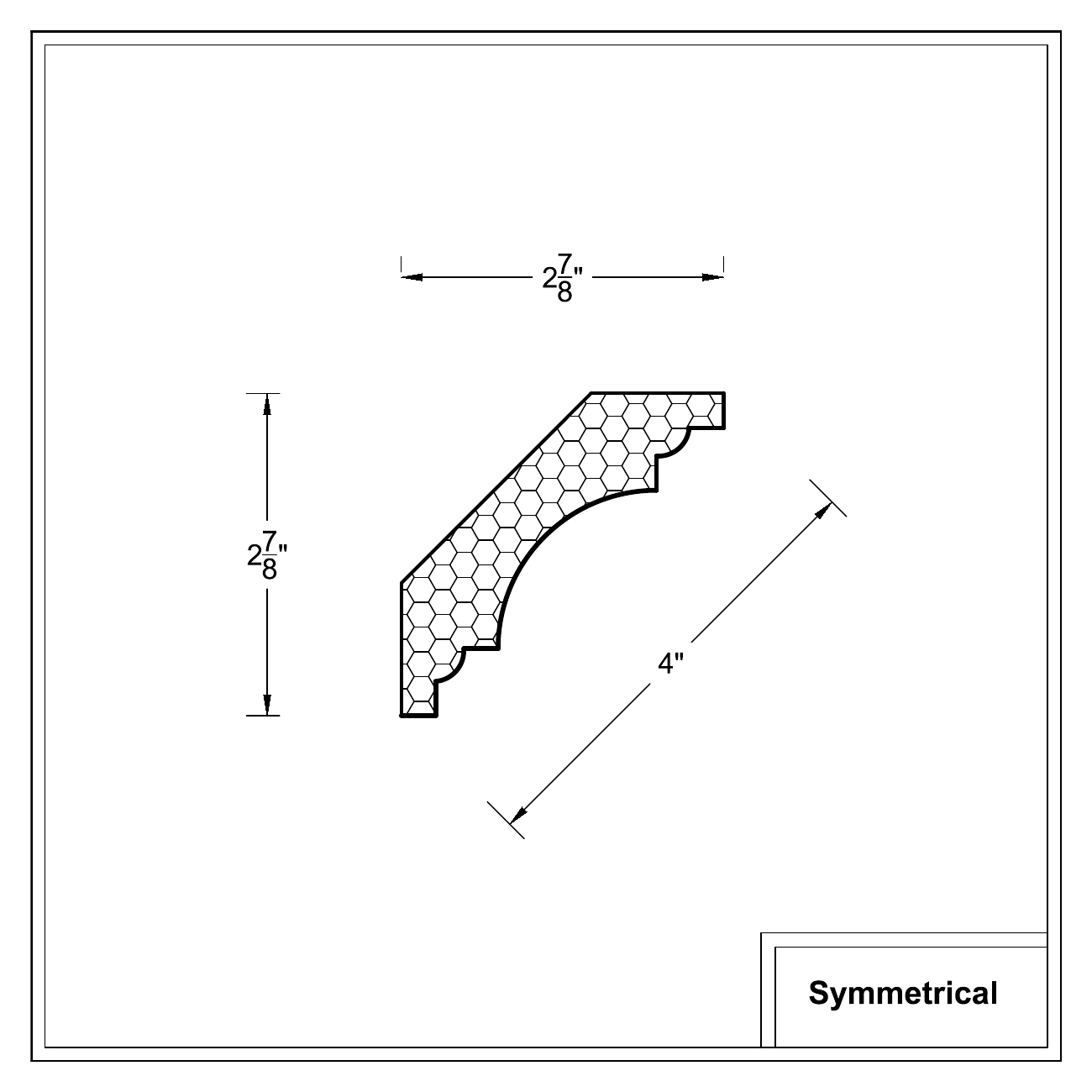

Symmetrical 4 Saillie 2 7/8 Hauteur 2 7/8 Dimension de face 4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical 5 Saillie 3 5/8 Hauteur 3 5/8 Dimension de face 5 1/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical 6 Saillie 4 1/4 Hauteur 4 1/4 Dimension de face 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical 7 Saillie 5 Hauteur 5 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical 8 Saillie 5 3/4 Hauteur 5 3/4 Dimension de face 8 1/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Symmetrical · page 29 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical · page 30 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical · page 31 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical · page 32 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Symmetrical · page 33 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1003-10" (IN-012) · page 34 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1103-11.25" · page 35 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1403-14" · page 36 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Symmetrical ↗

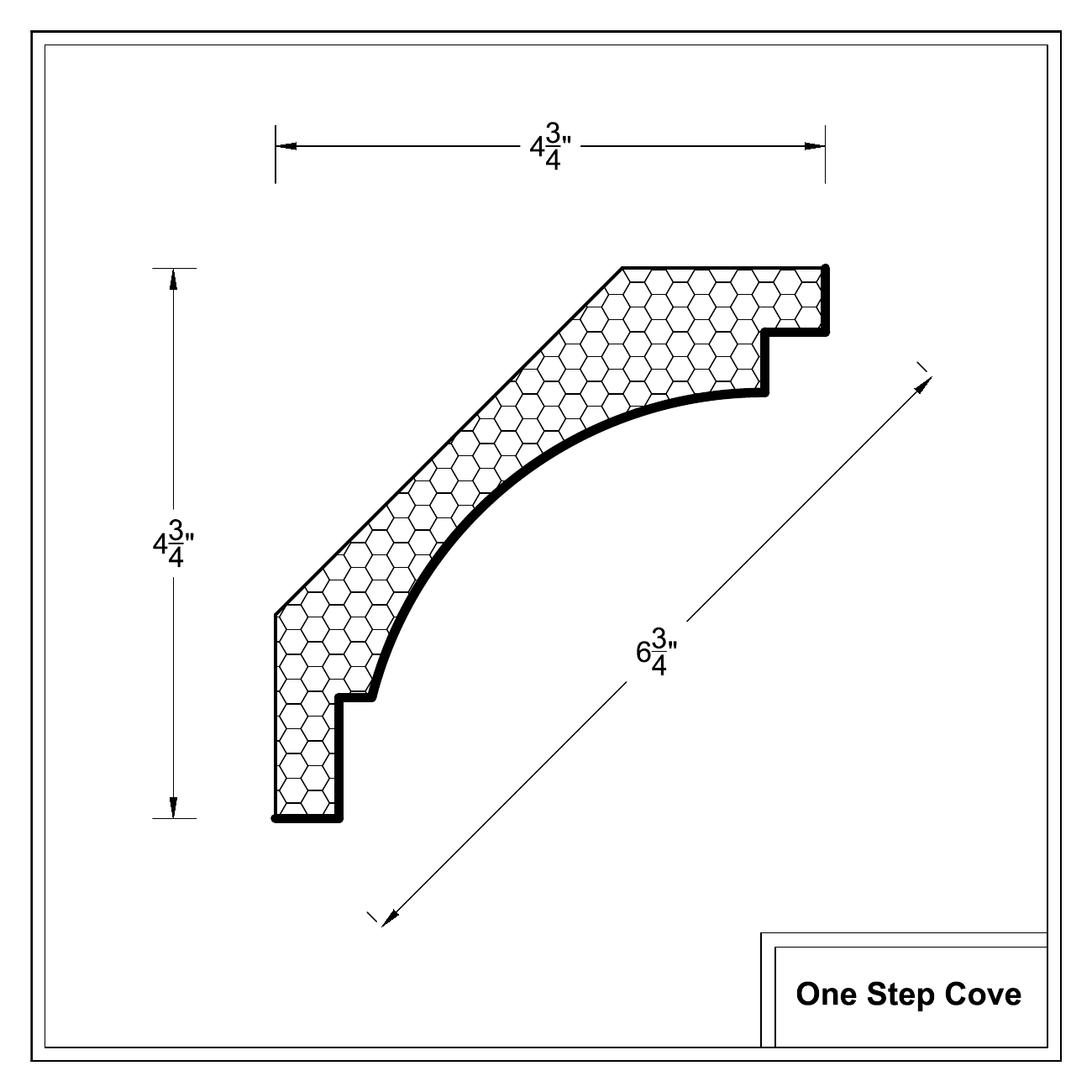

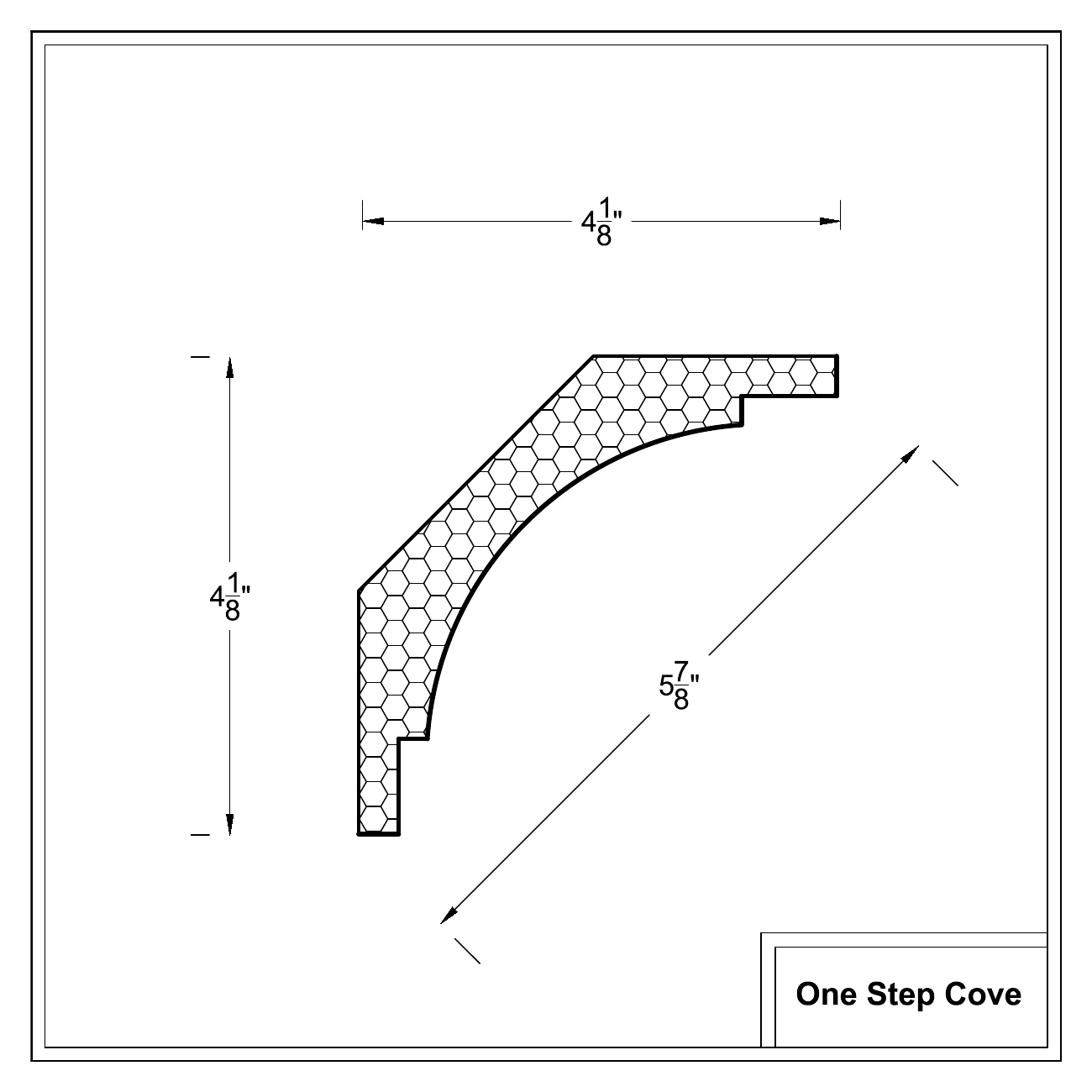

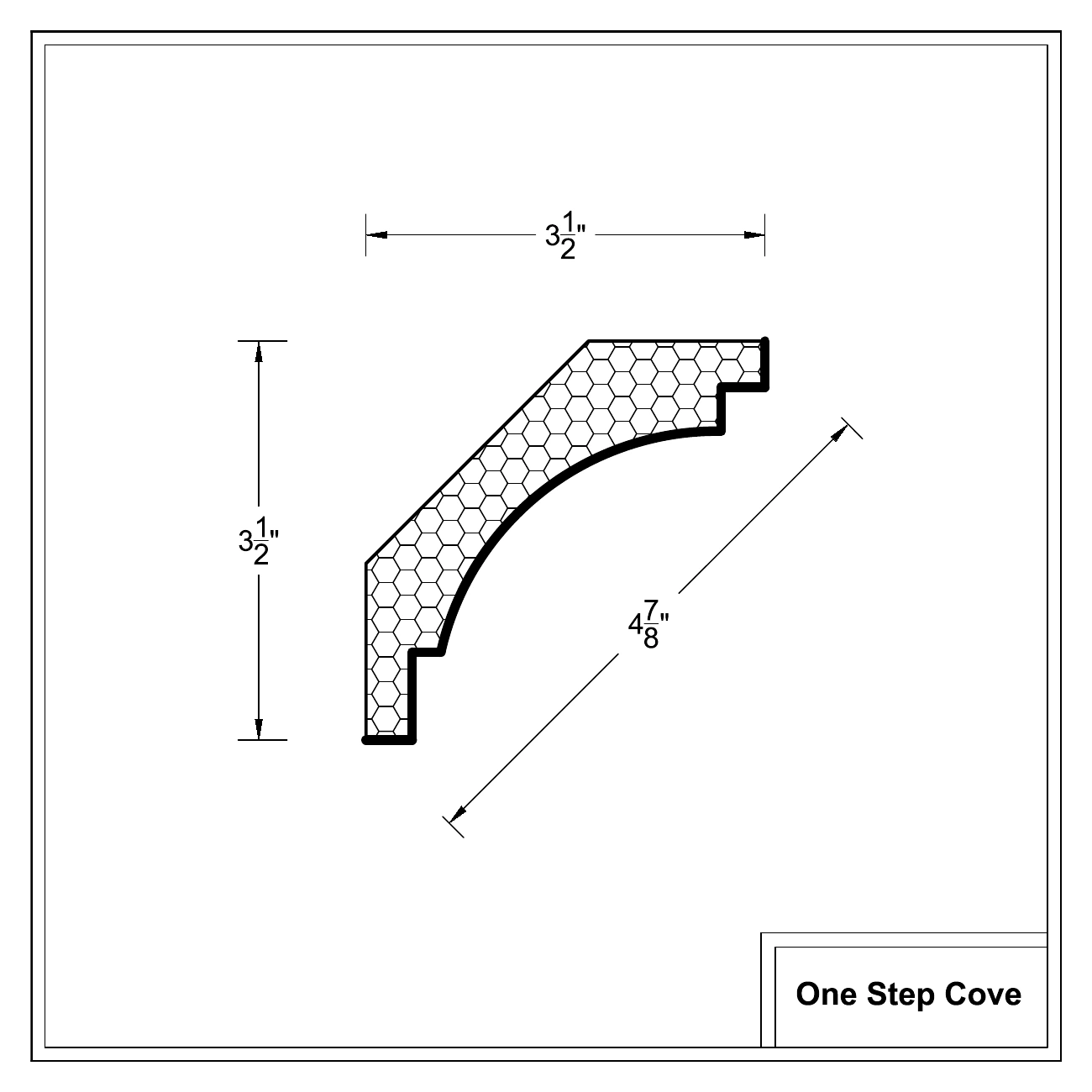

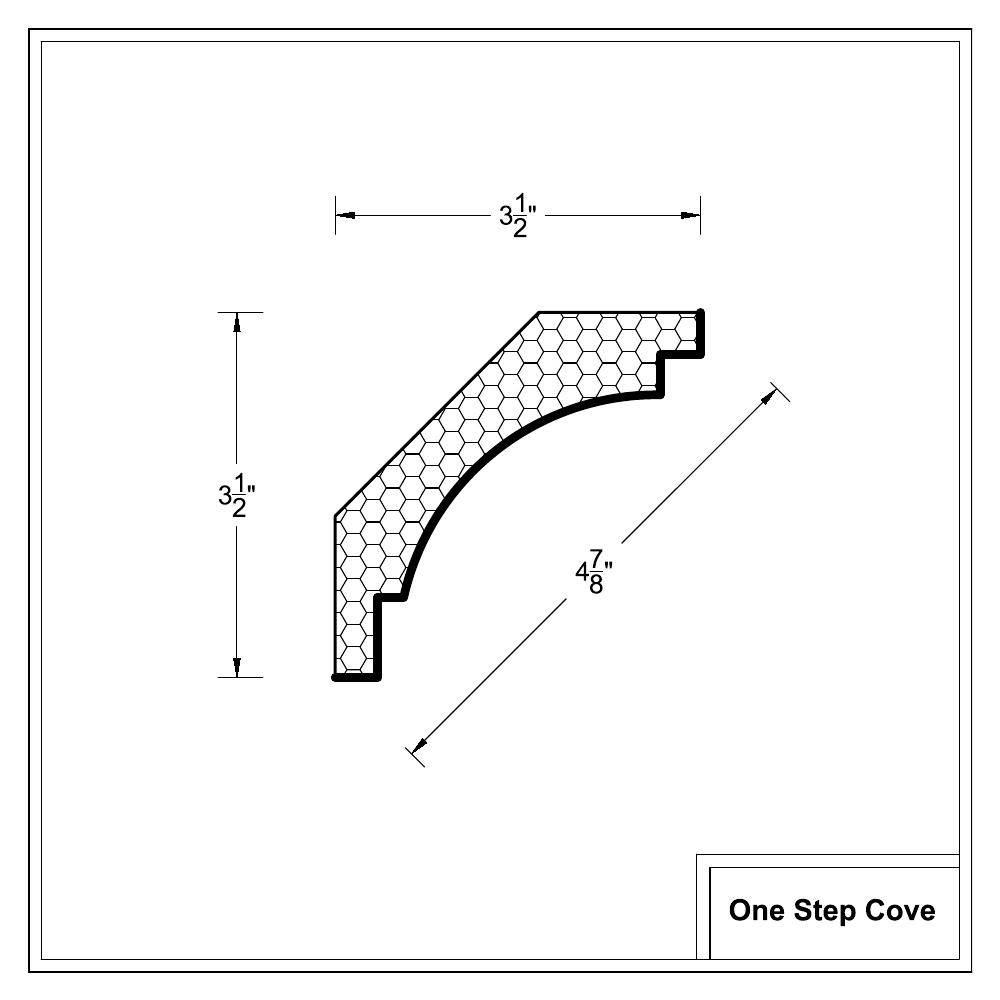

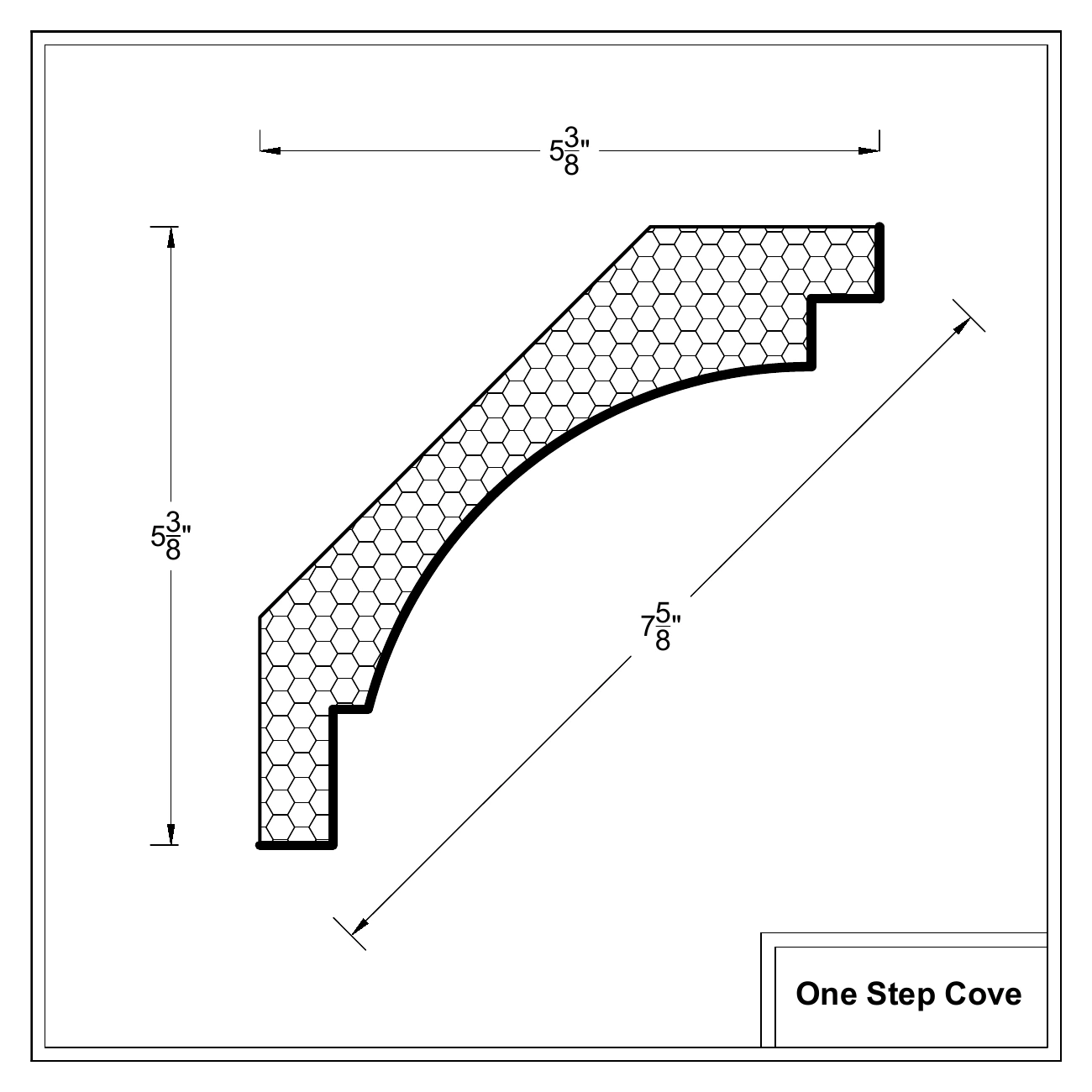

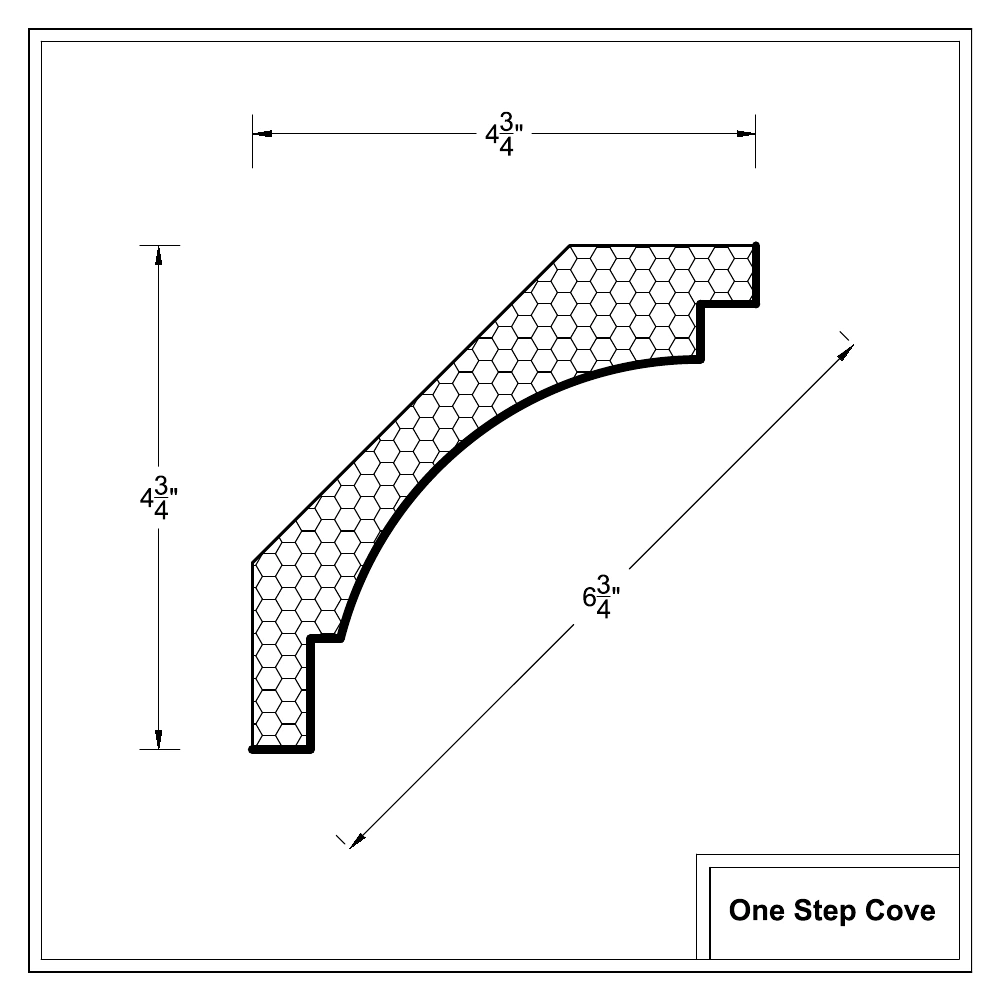

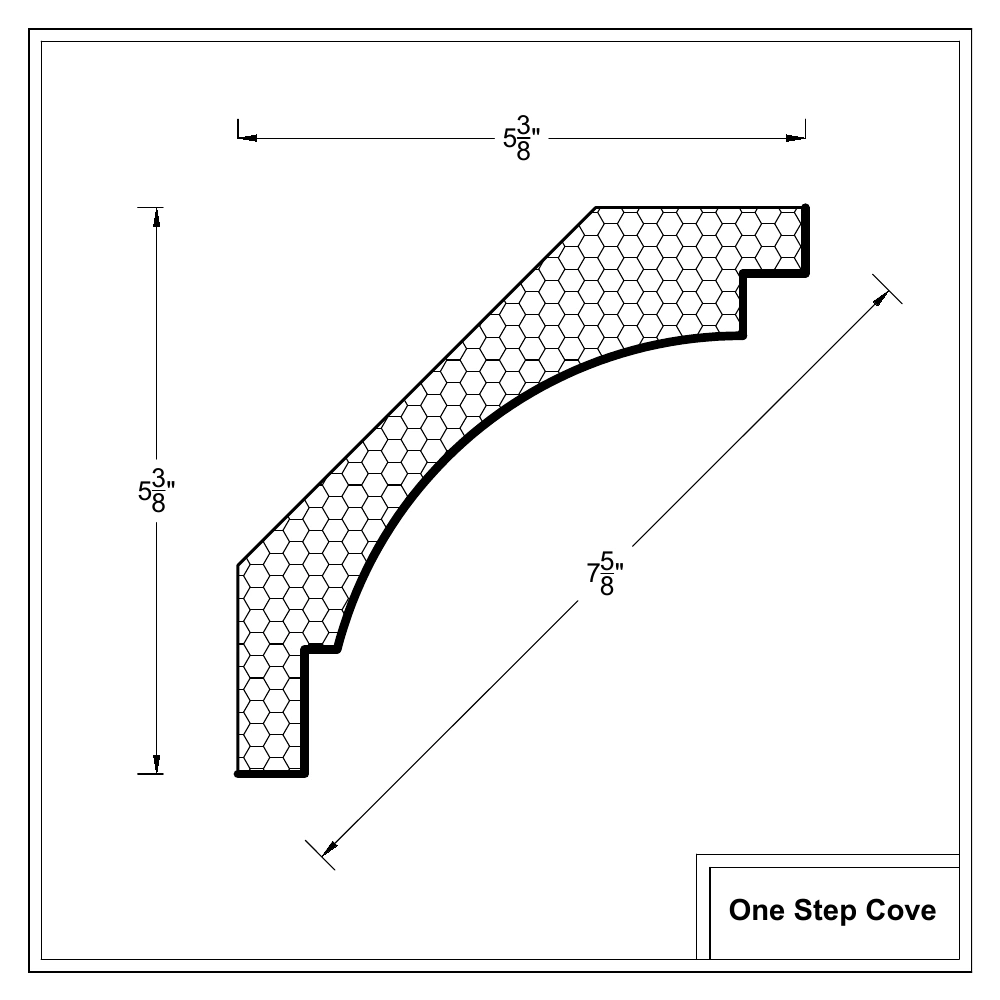

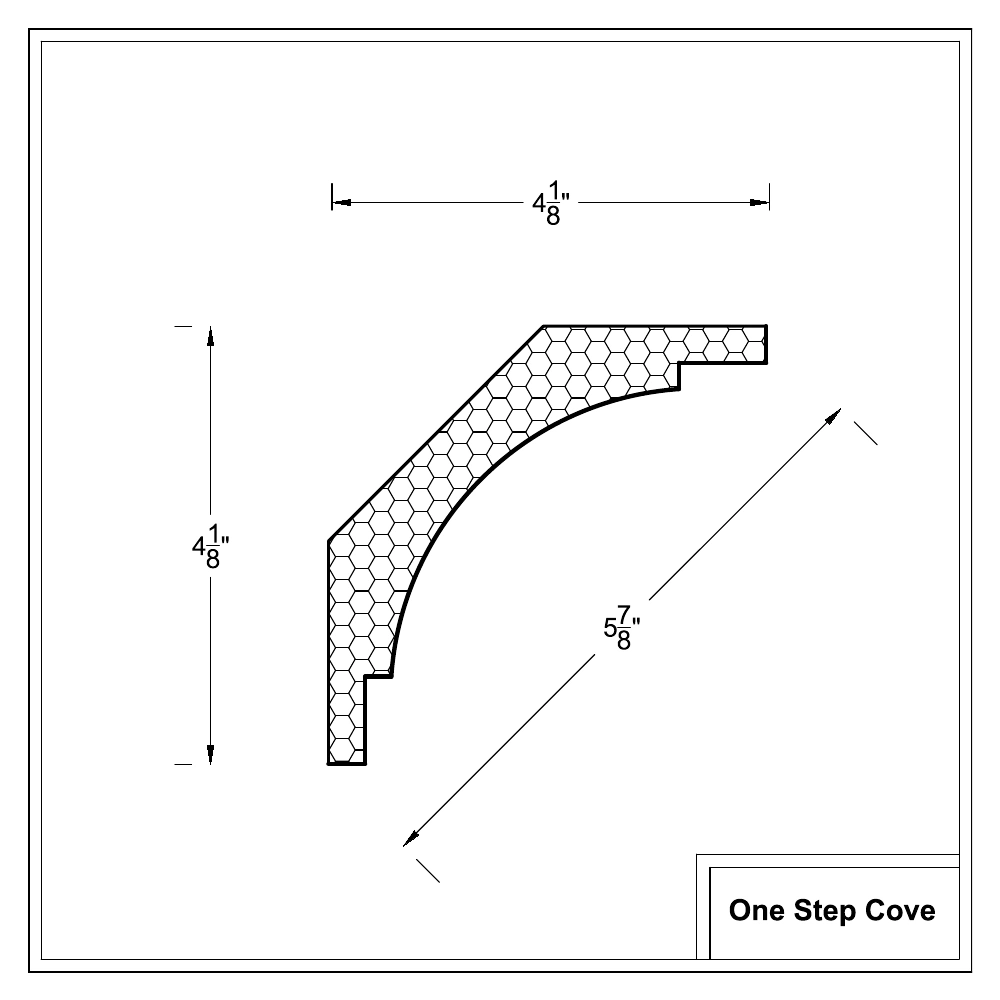

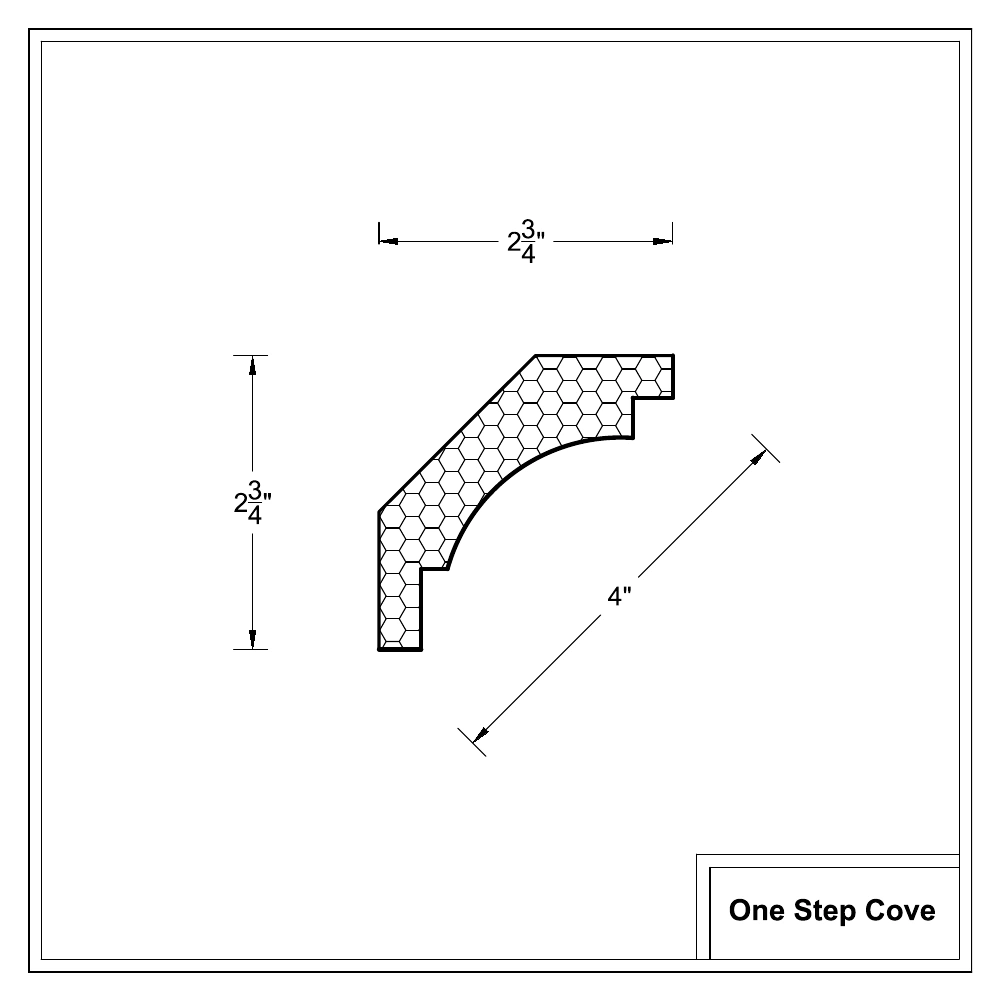

One Step Un seul gradin supérieur au-dessus d’une gorge courbée.
Dimensions nominales indiquées : 4" | 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

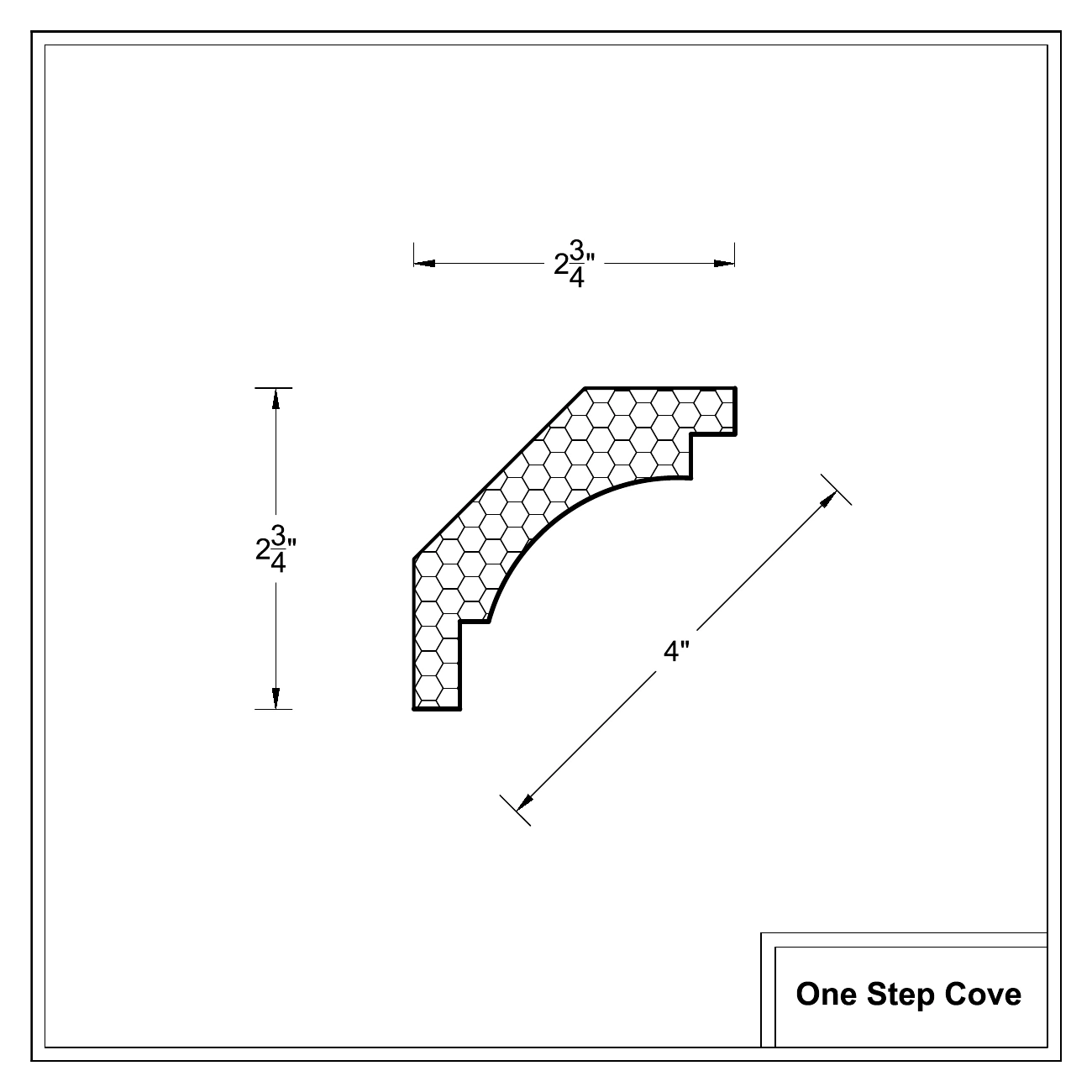

OneStep 4 Saillie 2 3/4 Hauteur 2 3/4 Dimension de face 4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. OneStep 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 4 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. OneStep 6 Saillie 4 1/8 Hauteur 4 1/8 Dimension de face 5 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. OneStep 7 Saillie 4 3/4 Hauteur 4 3/4 Dimension de face 6 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. OneStep 8 Saillie 5 3/8 Hauteur 5 3/8 Dimension de face 7 5/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées One Step Cove · page 22 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. One Step Cove · page 23 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. One Step Cove · page 24 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. One Step Cove · page 25 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. One Step Cove · page 26 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M9008-9" (CI-906) · page 27 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1008-10" (CI-1006) · page 28 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : One Step ↗

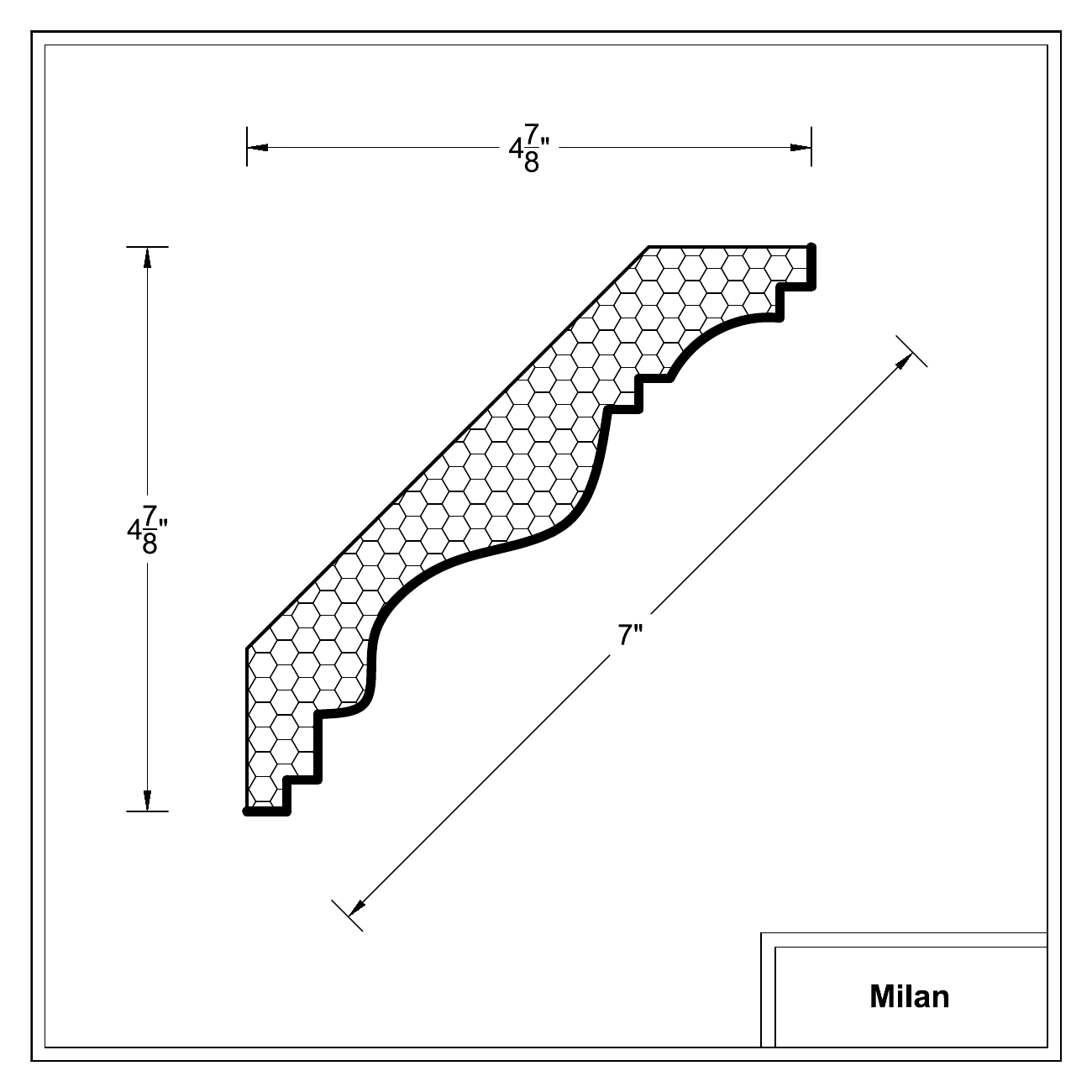

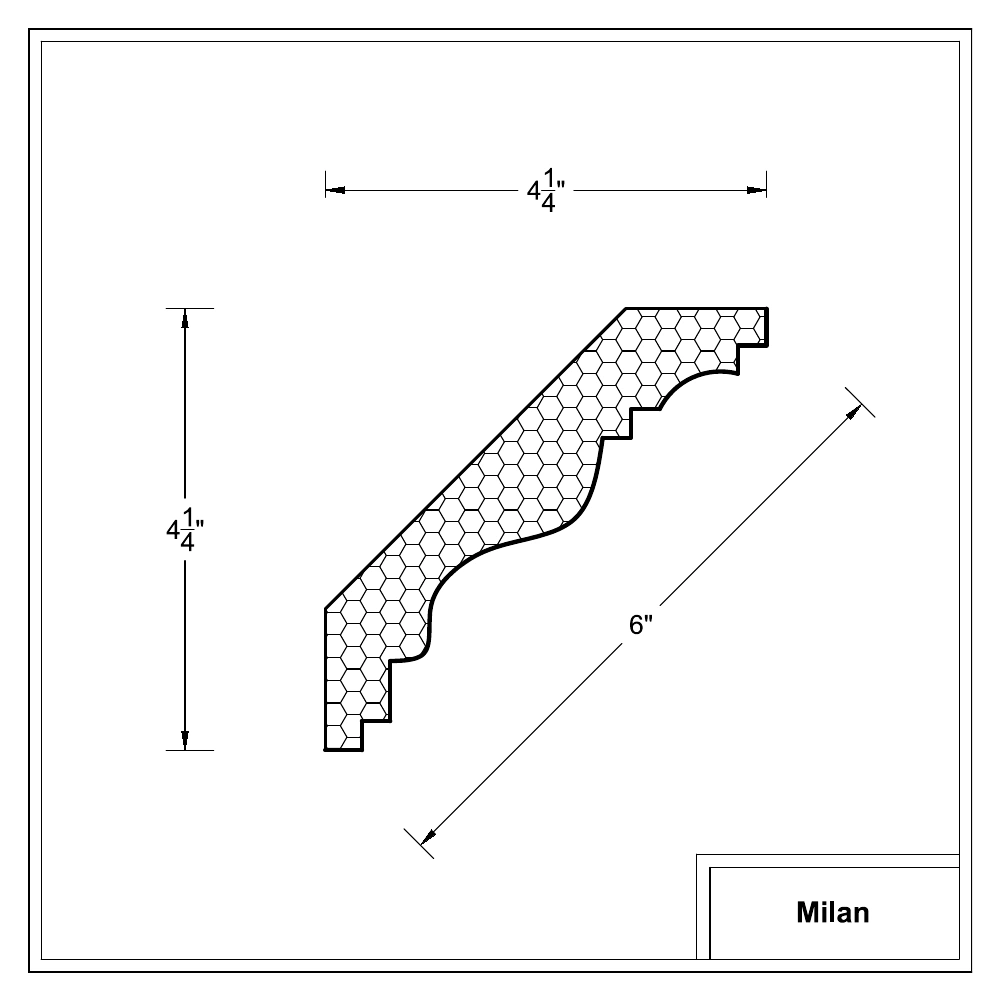

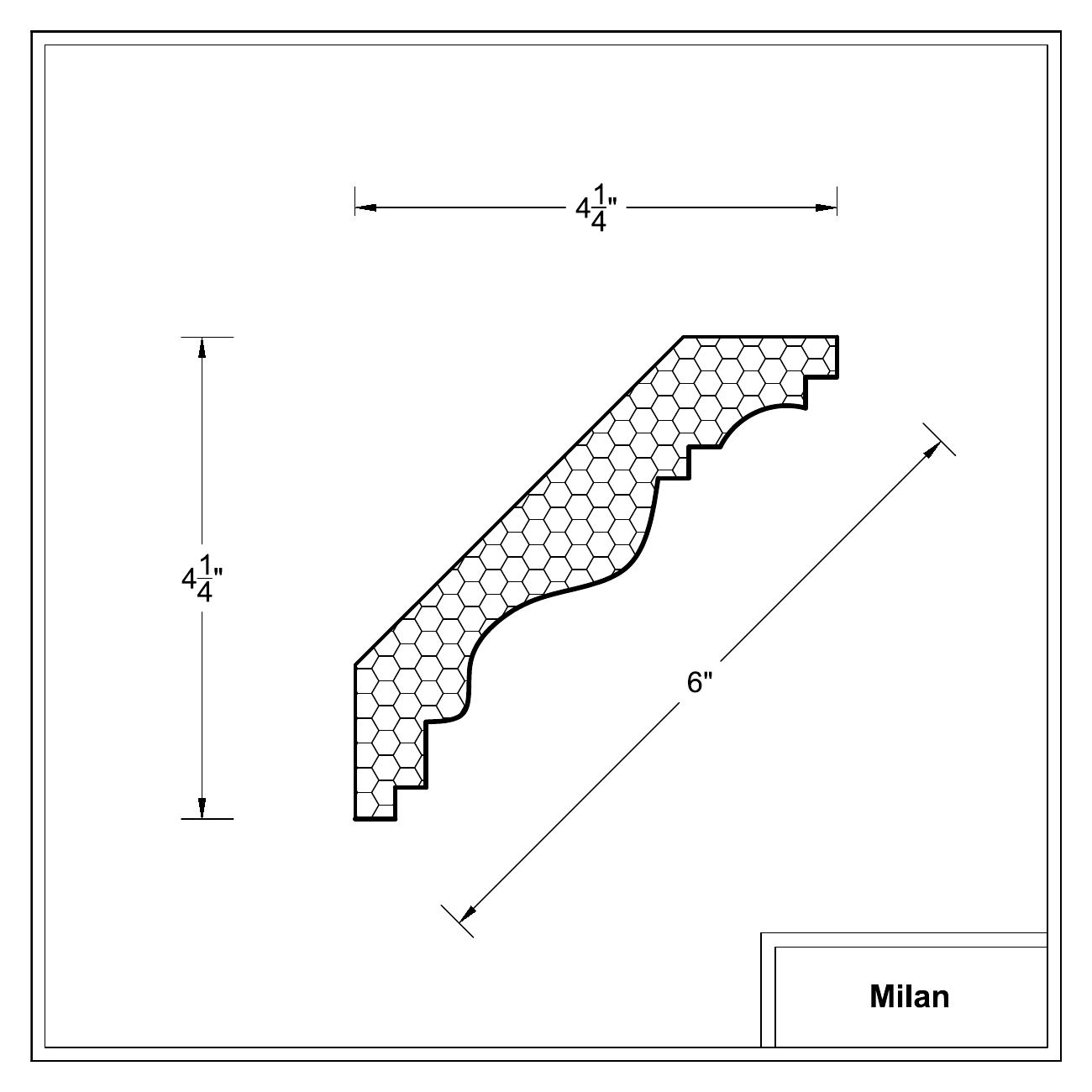

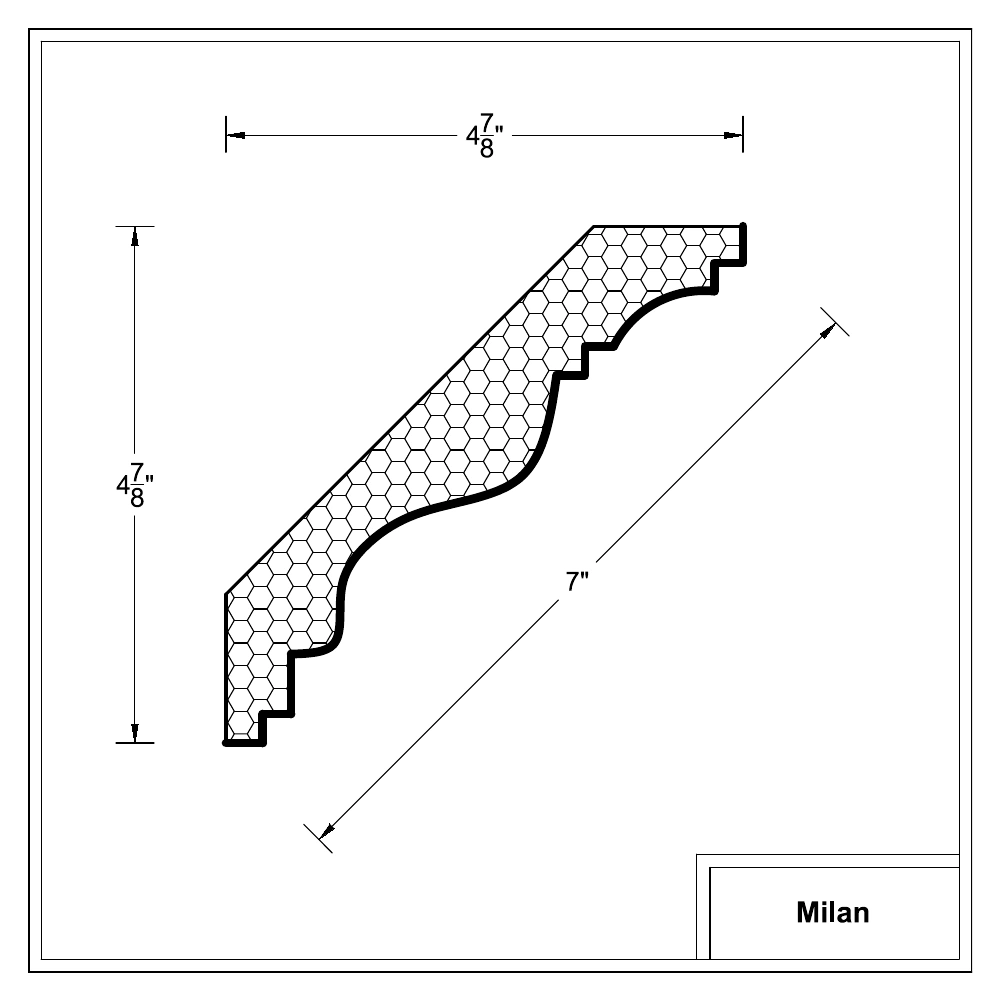

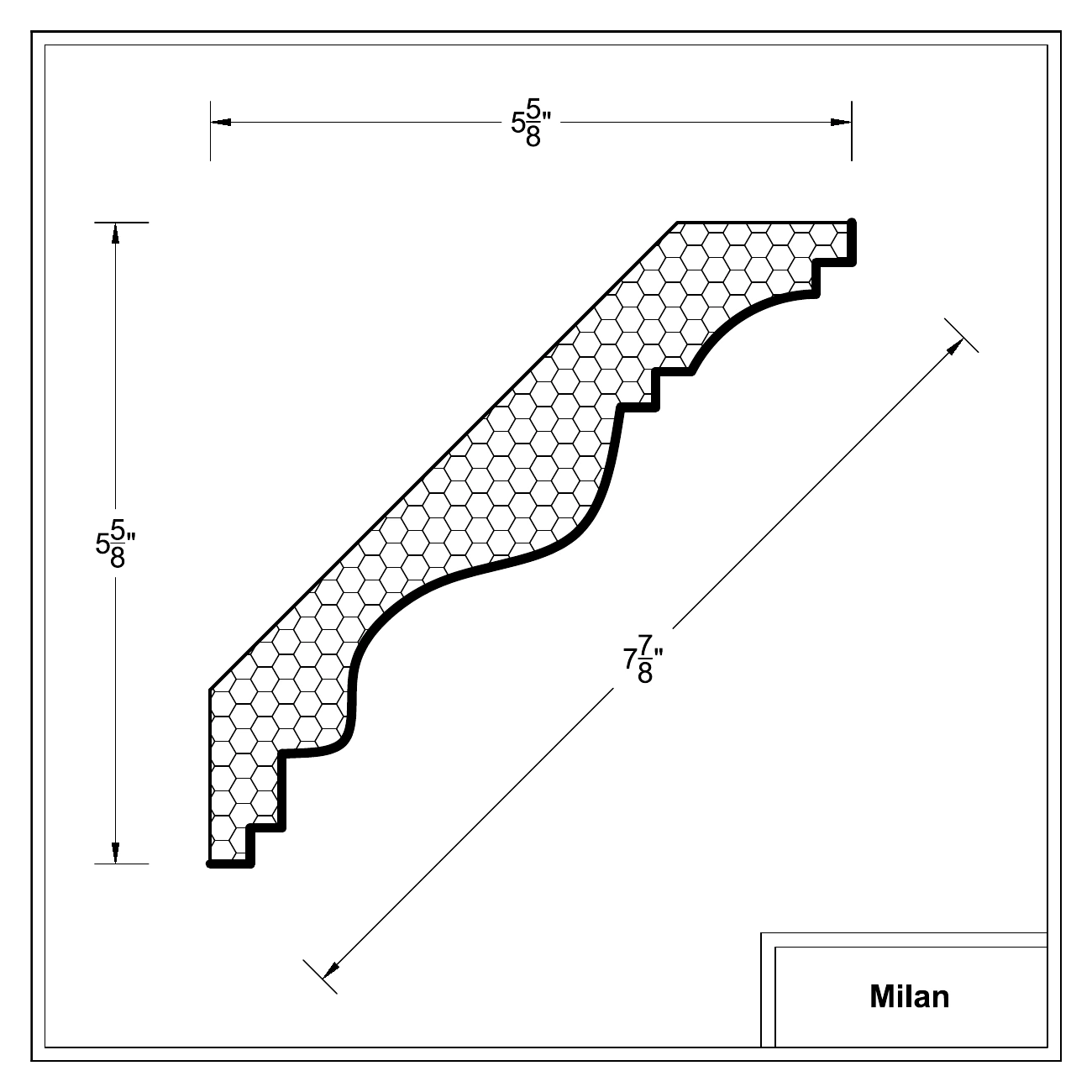

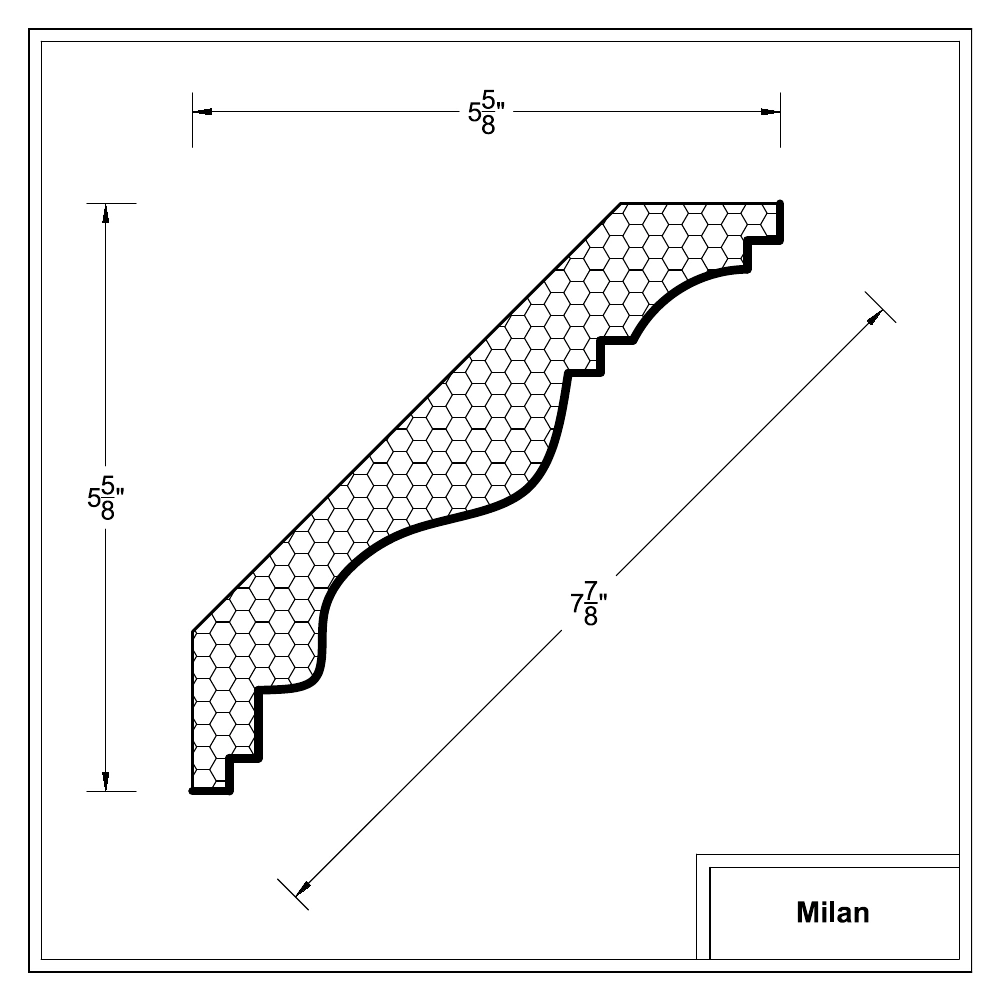

Milan Détails supérieurs superposés et face centrale courbée.
Dimensions nominales indiquées : 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

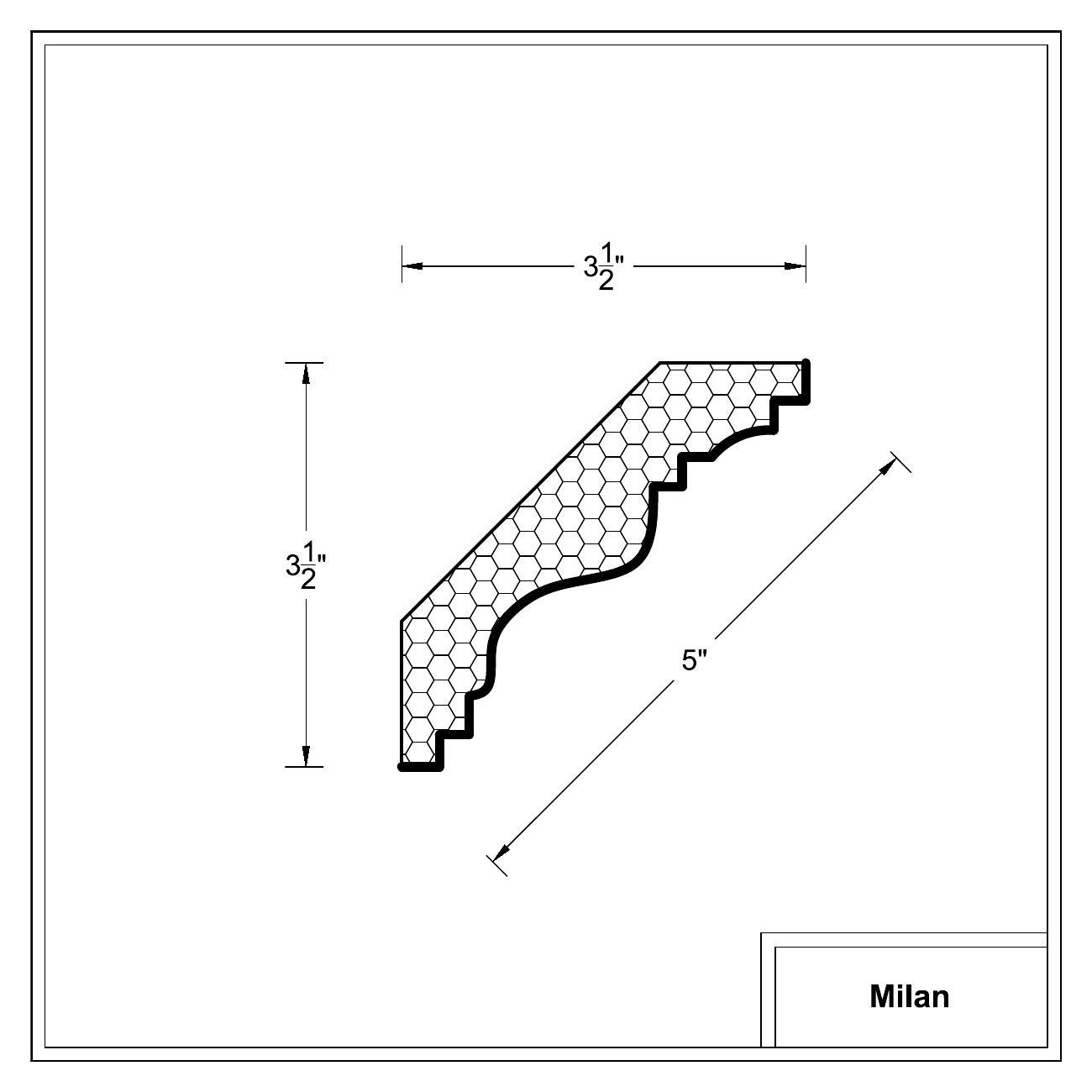

Milan 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan 6 Saillie 4 1/4 Hauteur 4 1/4 Dimension de face 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan 7 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan 8 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Milan · page 17 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan · page 18 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan · page 19 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Milan · page 20 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M1009-10" · page 21 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Milan ↗

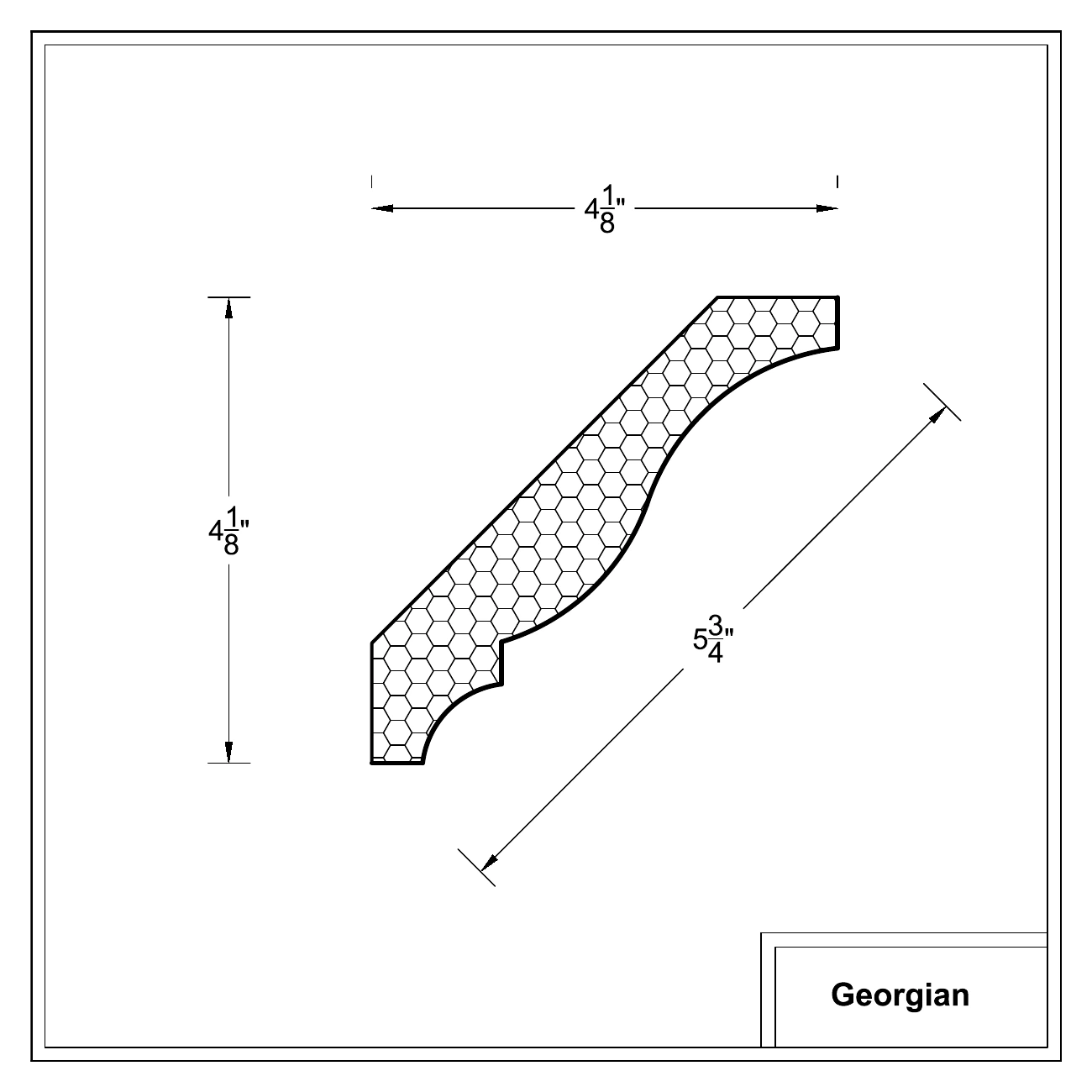

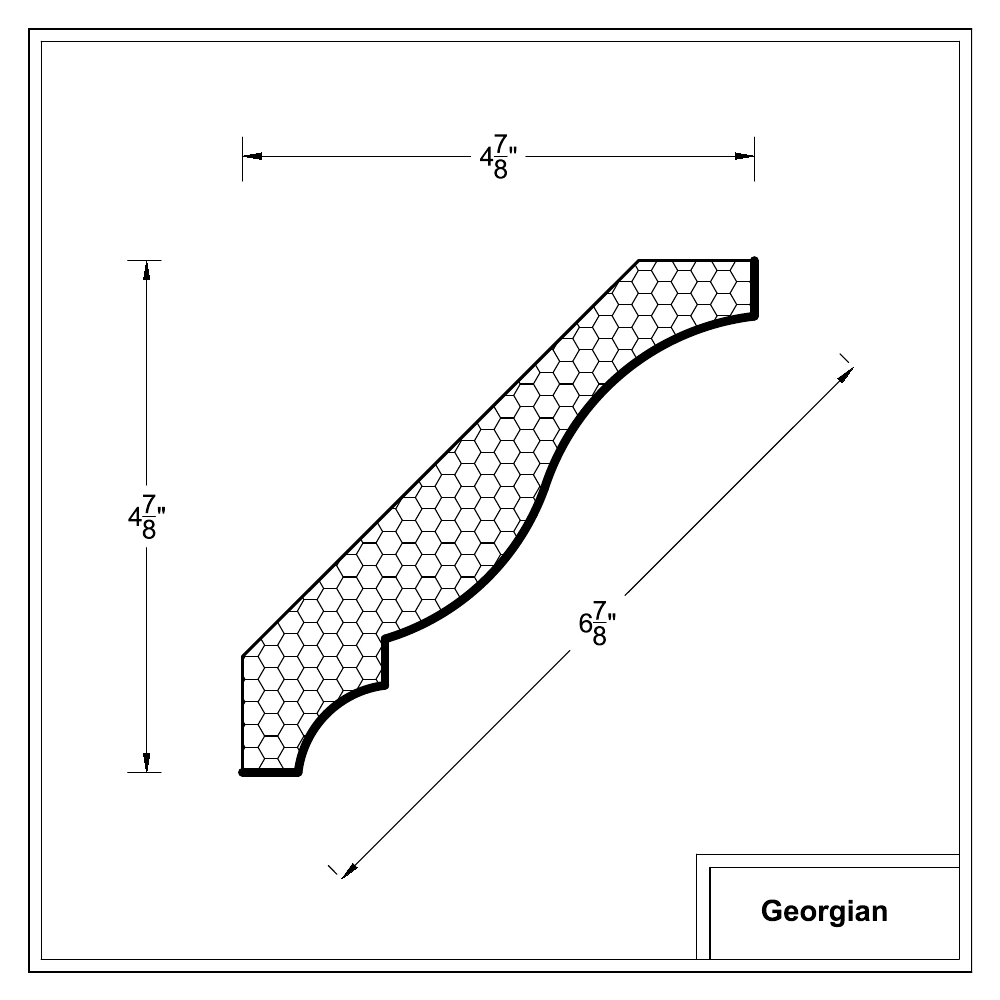

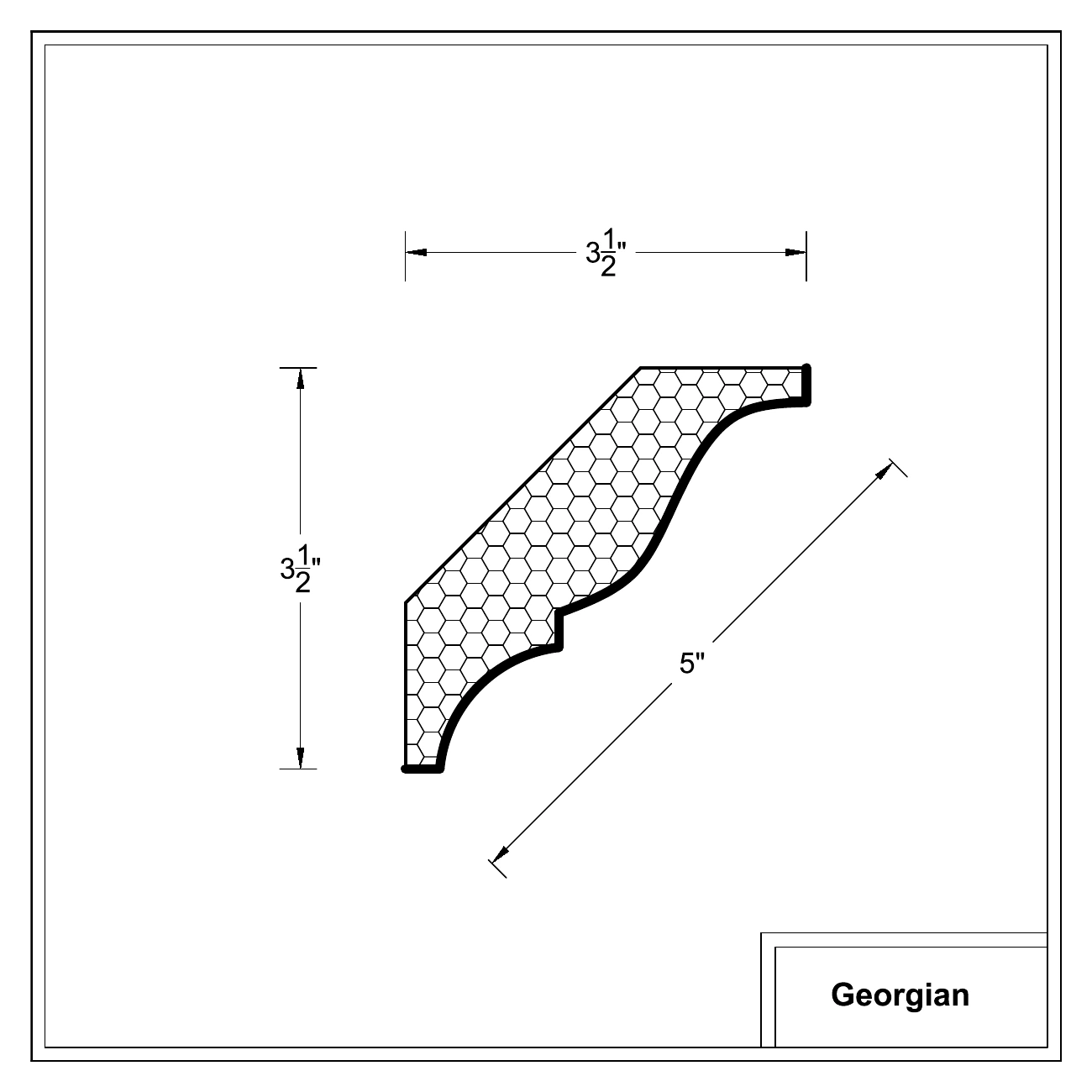

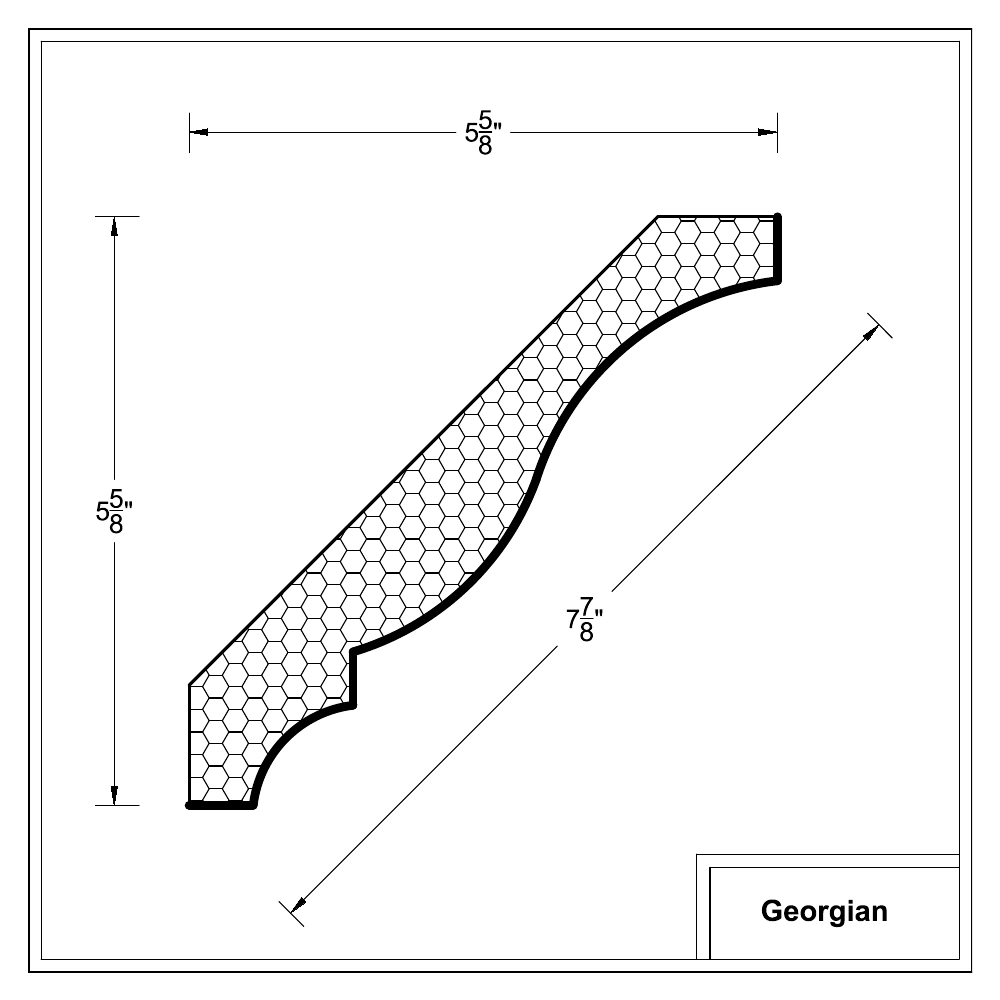

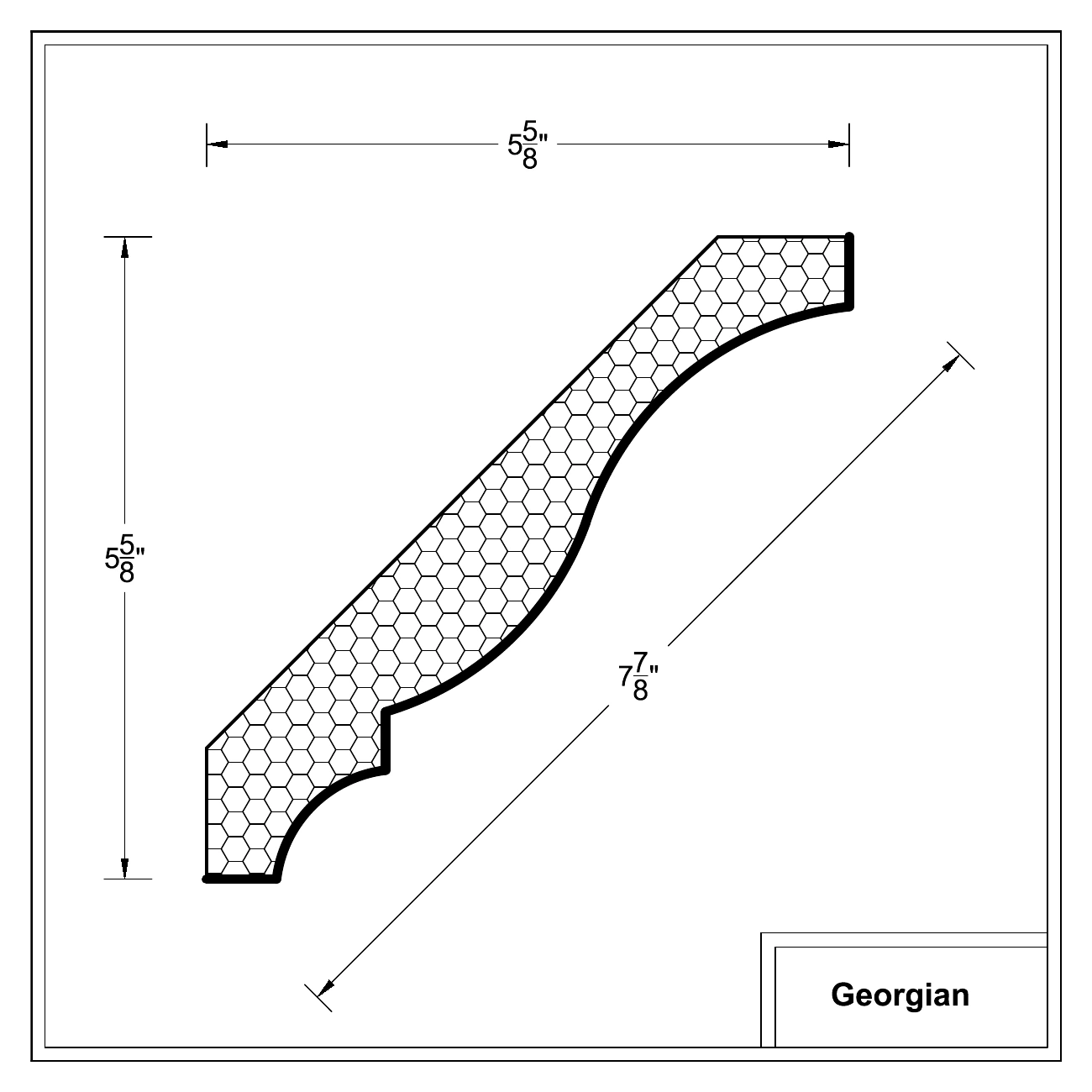

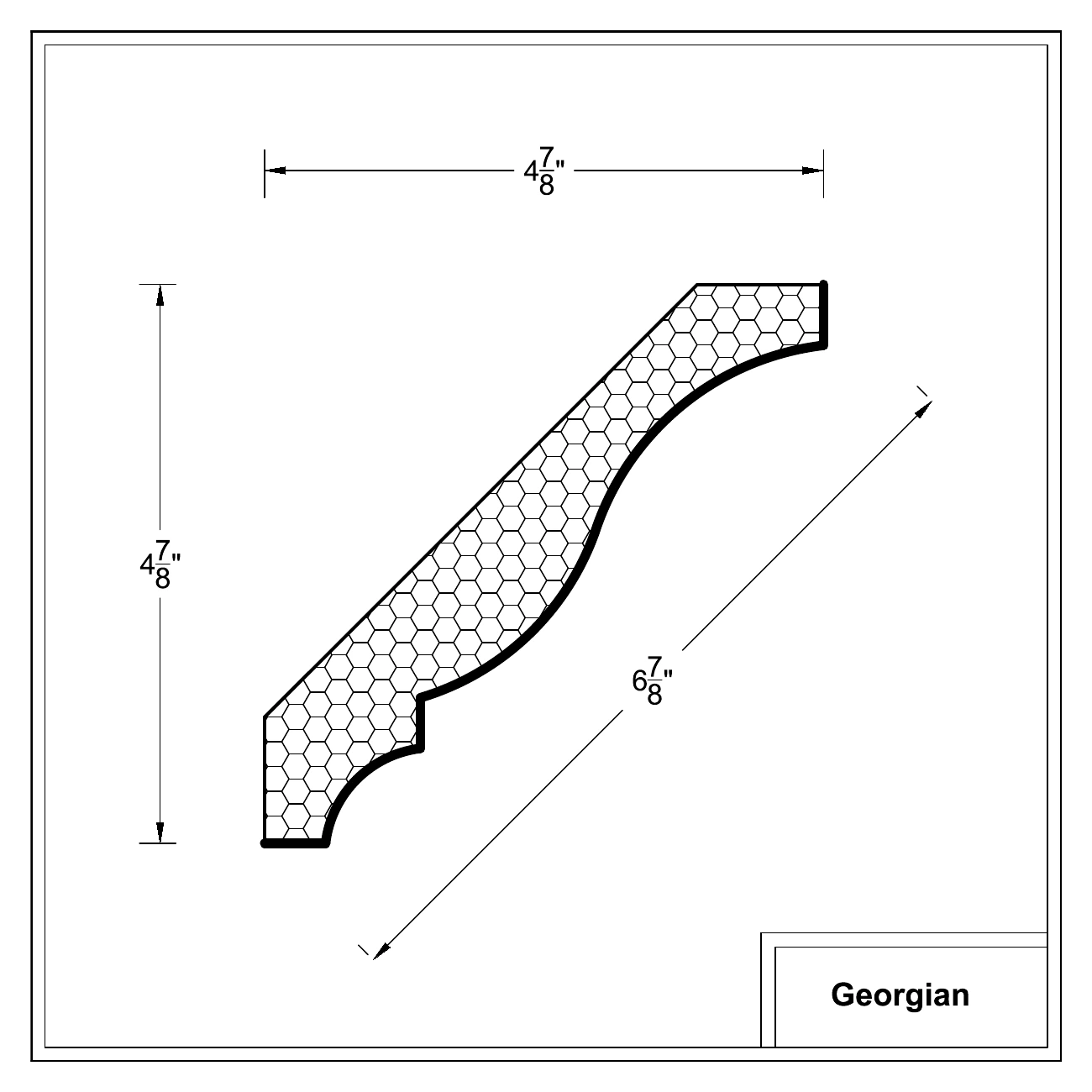

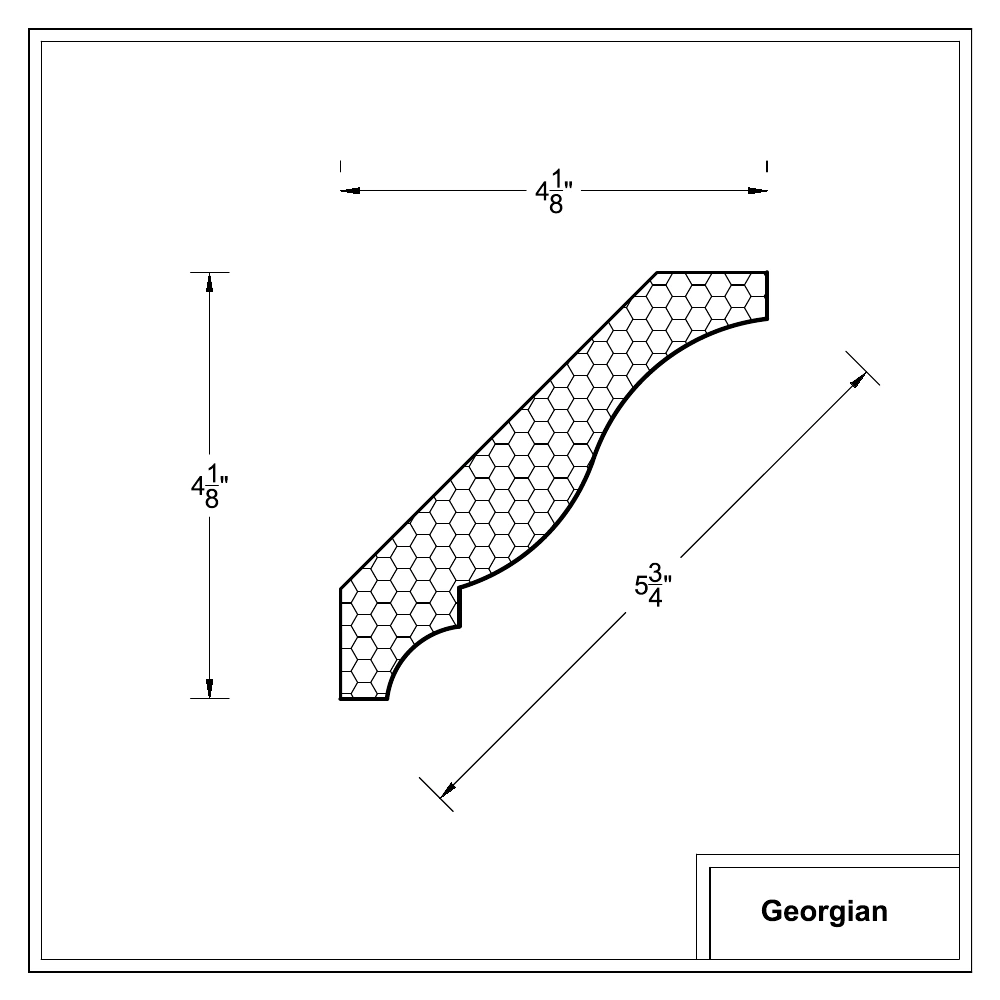

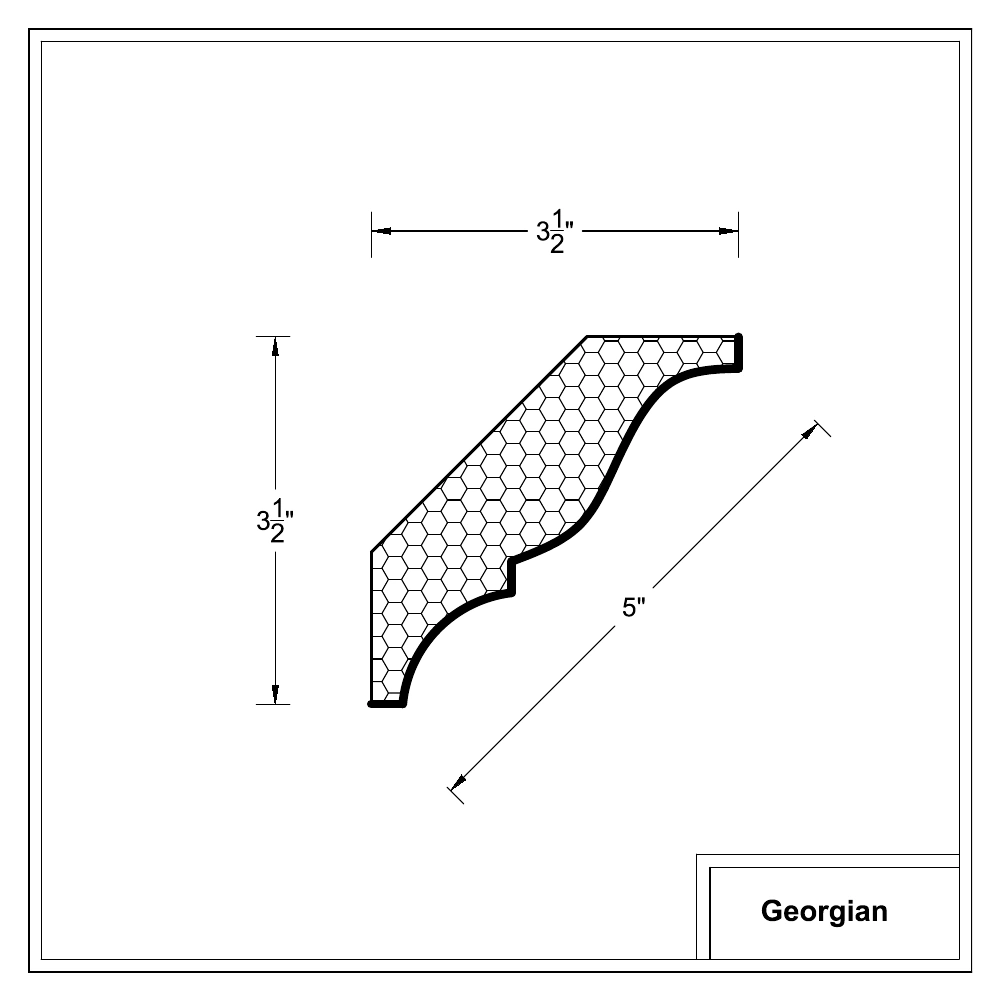

Georgian Large face courbe encadrée de fins détails en bordure.
Dimensions nominales indiquées : 4" | 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

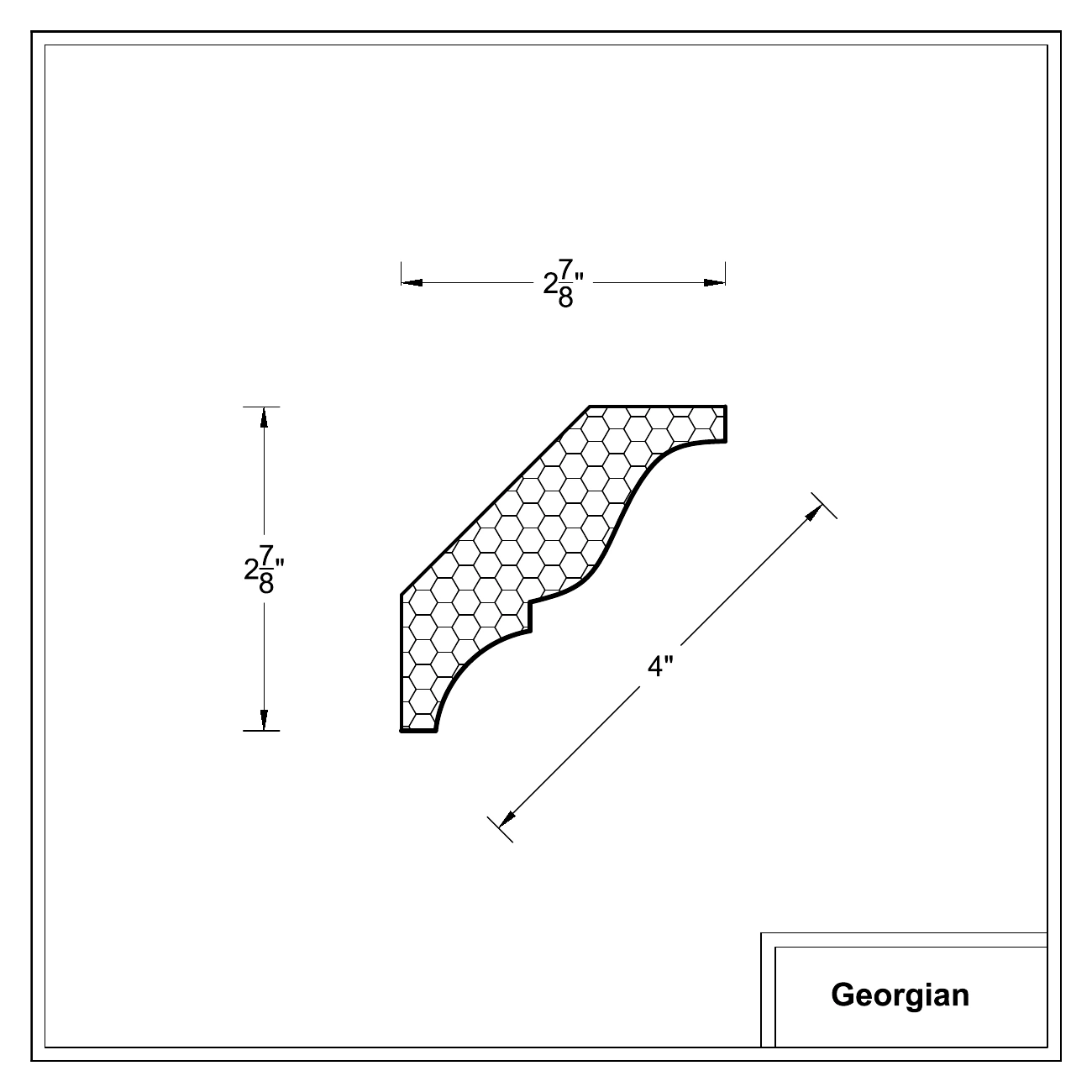

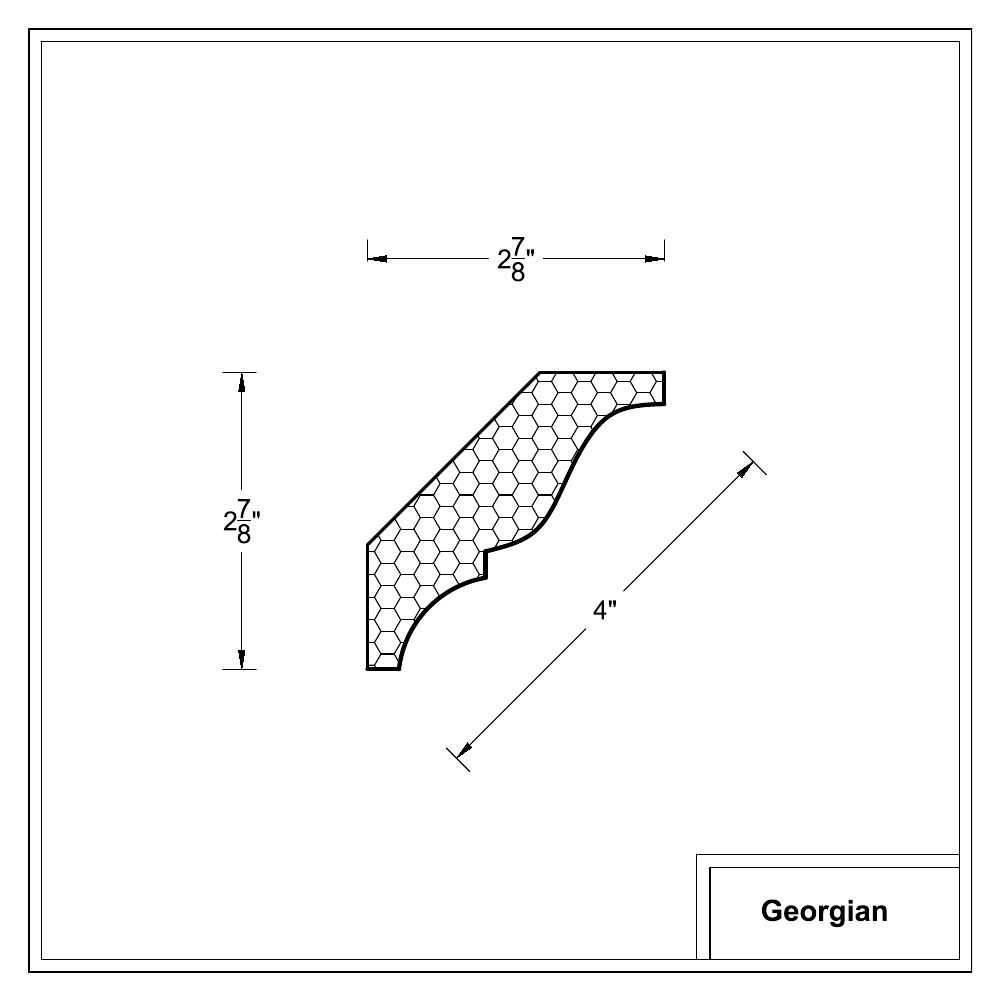

Georgian 4 Saillie 2 7/8 Hauteur 2 7/8 Dimension de face 4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian 6 Saillie 4 1/8 Hauteur 4 1/8 Dimension de face 5 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian 7 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 6 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian 8 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Georgian · page 11 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian · page 12 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian · page 13 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian · page 14 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Georgian · page 15 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. IN-010-9" · page 16 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Georgian ↗

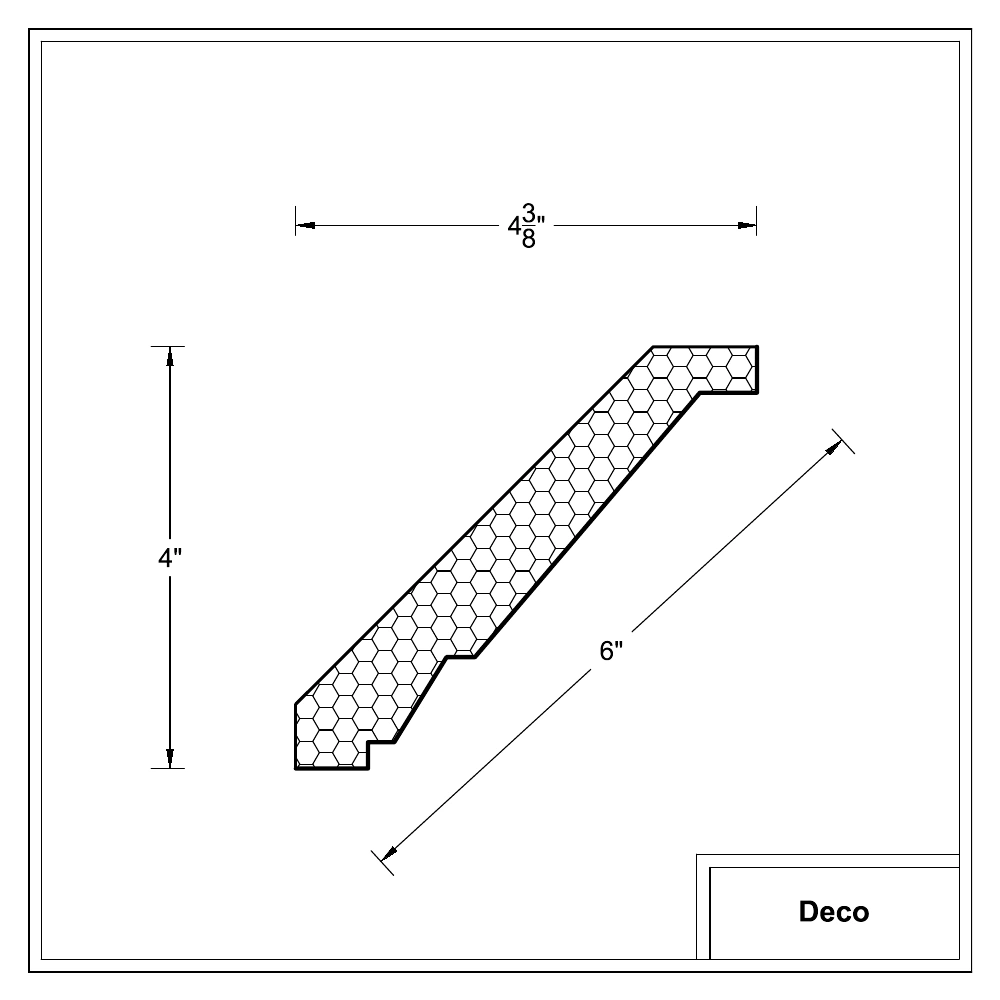

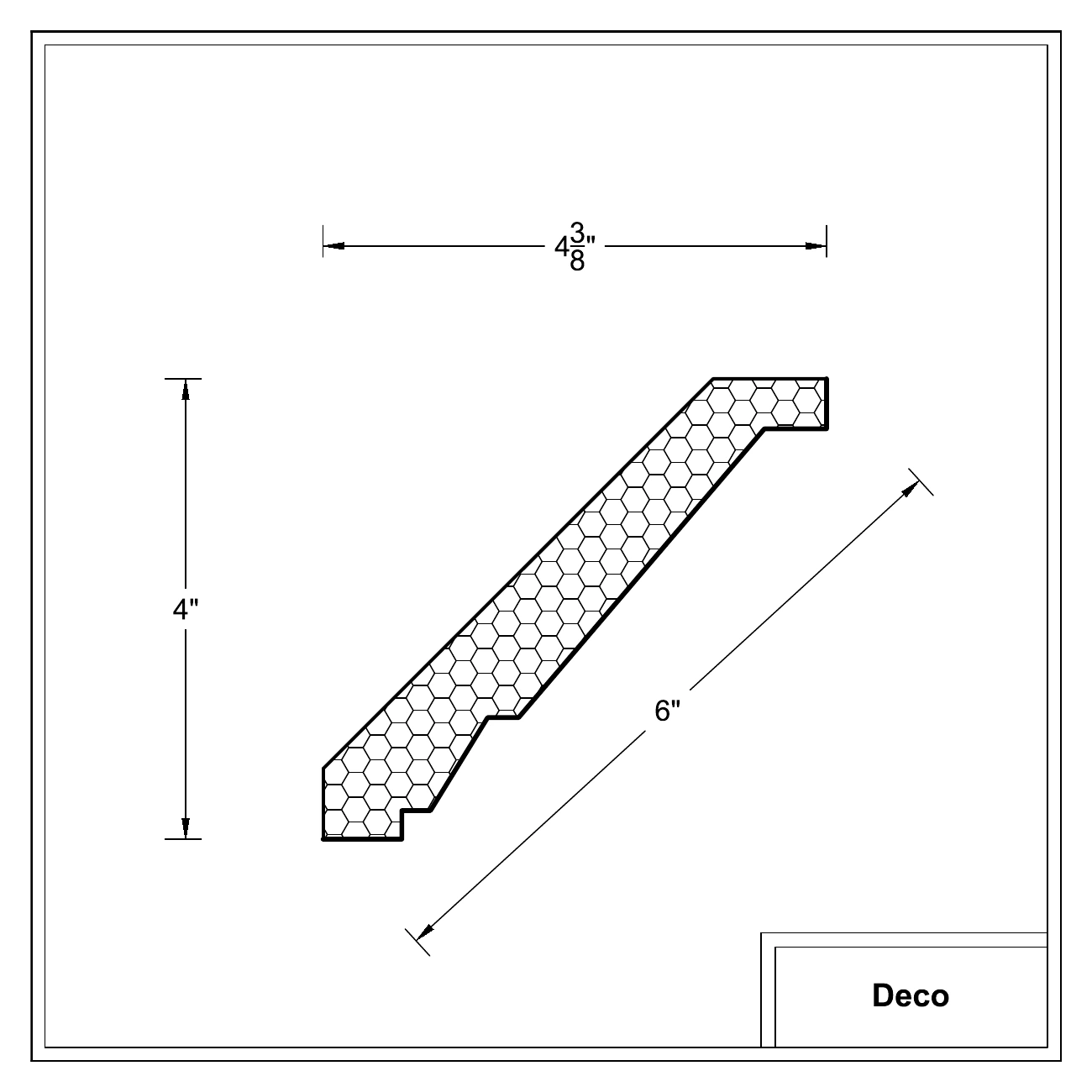

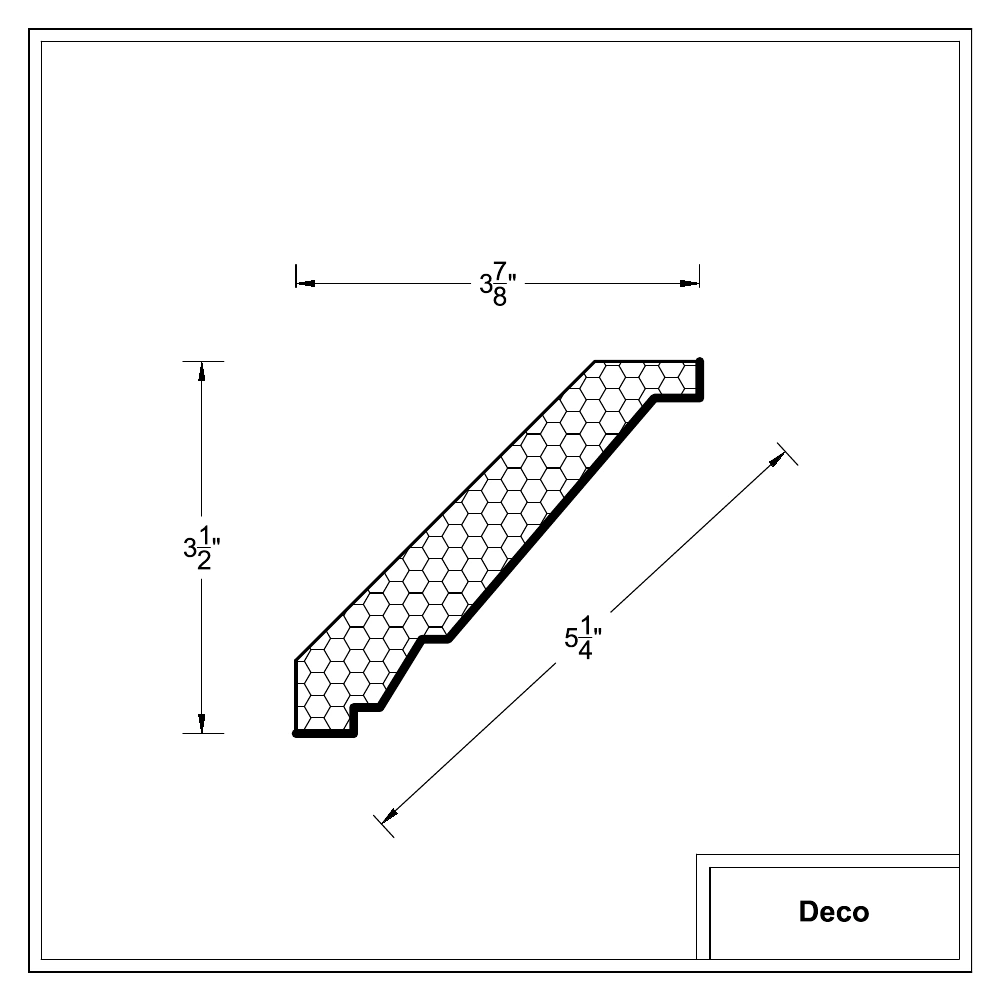

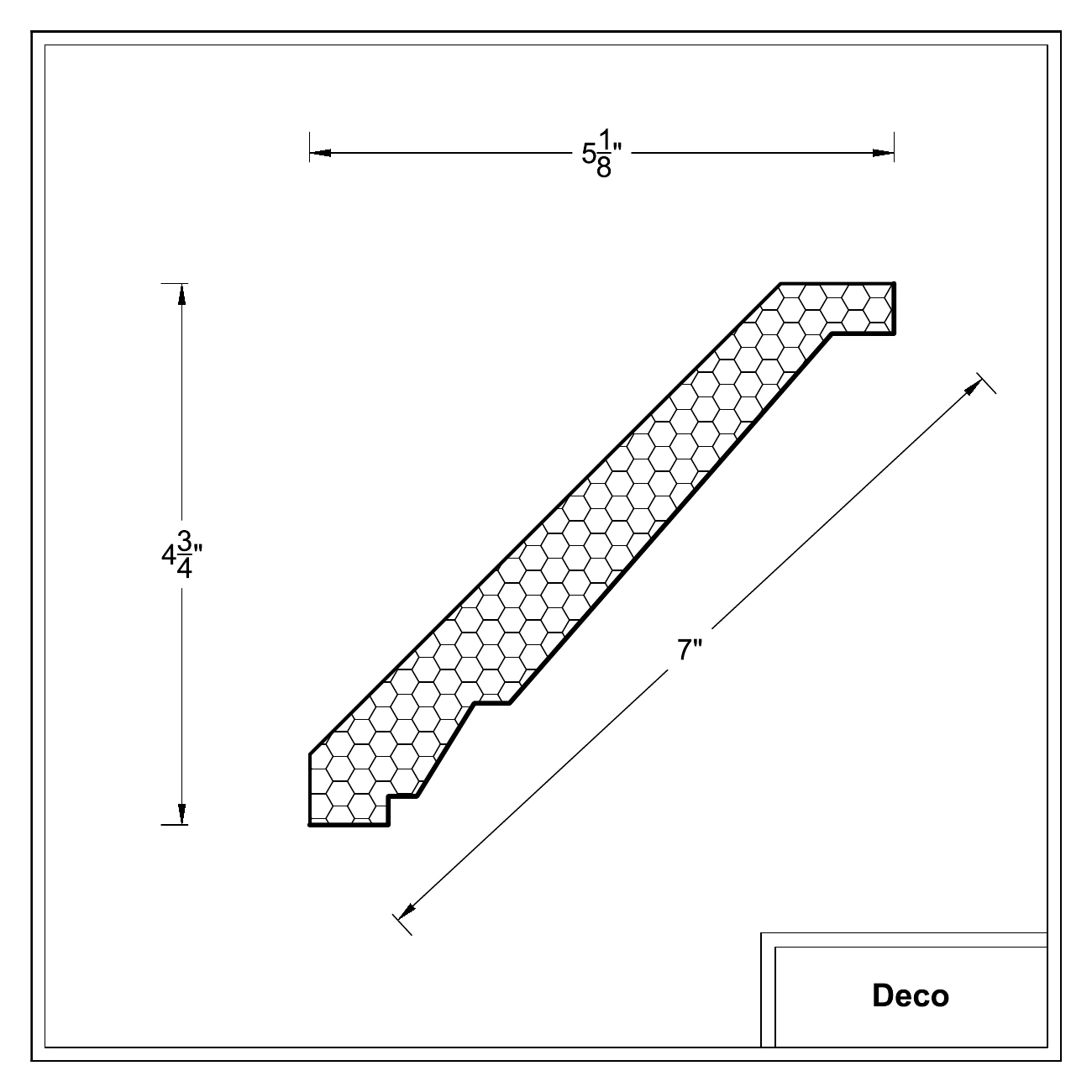

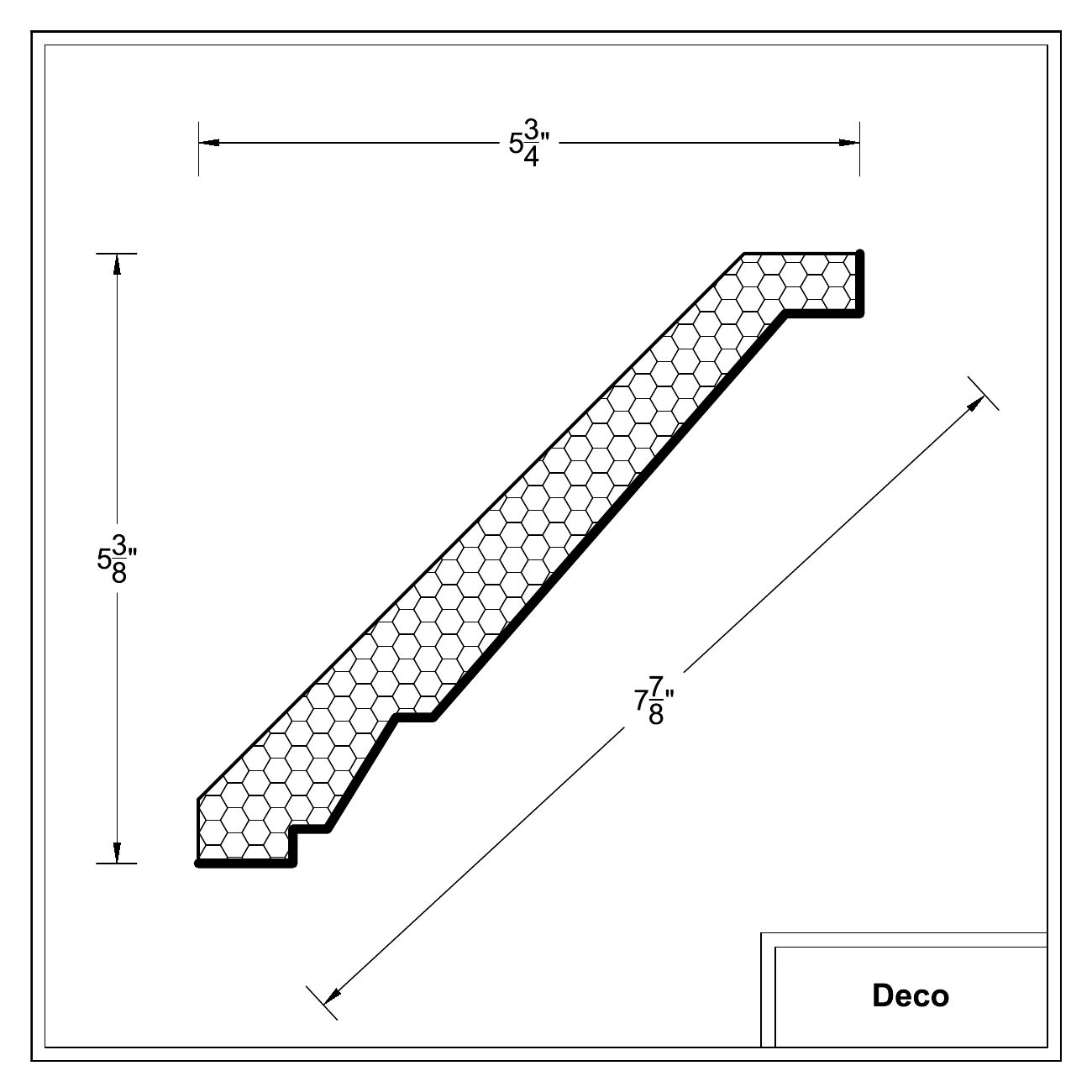

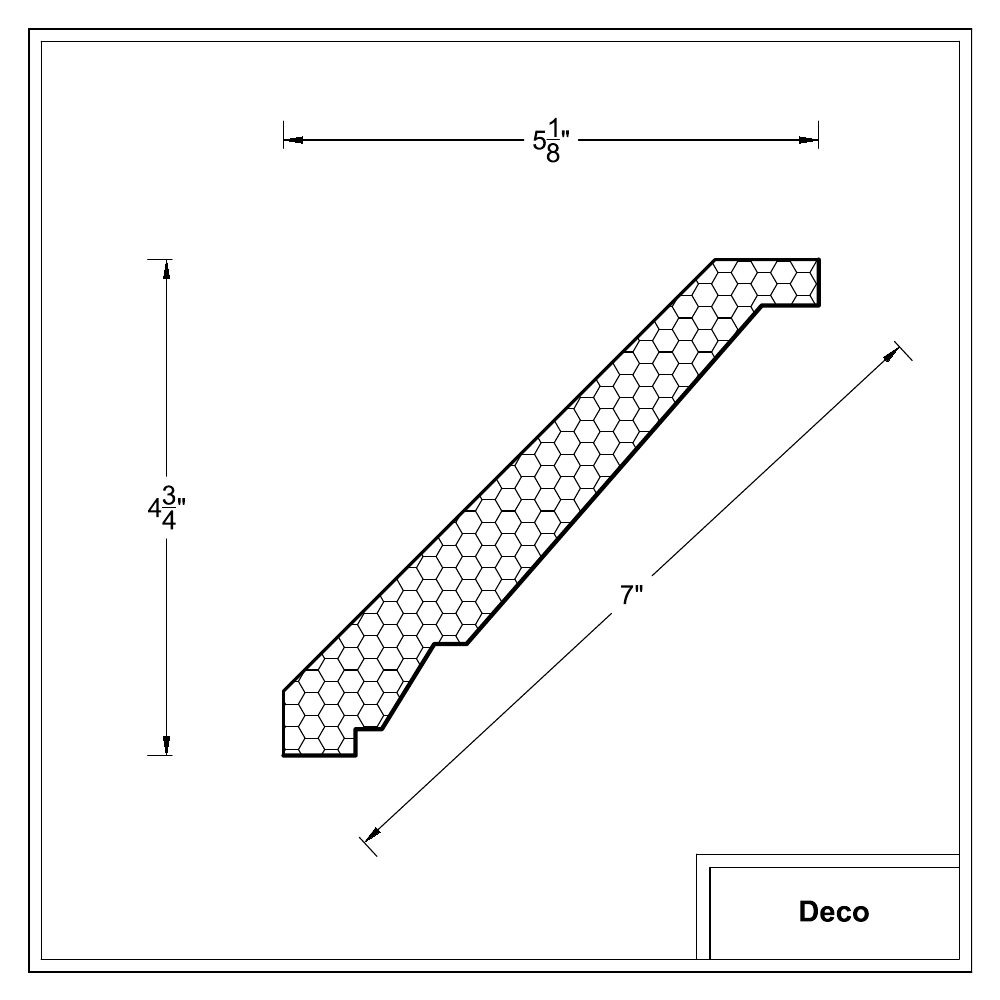

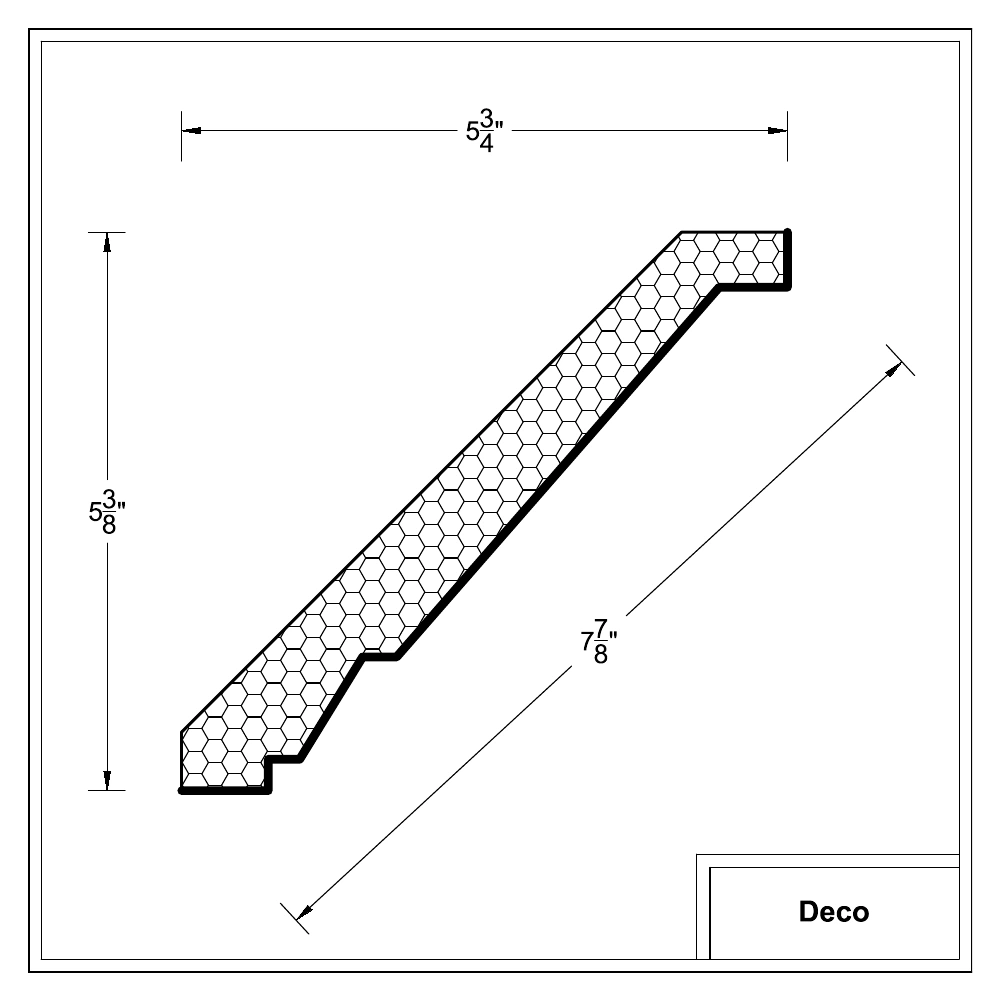

Deco Large face plane aux arêtes droites et nettes.
Dimensions nominales indiquées : 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

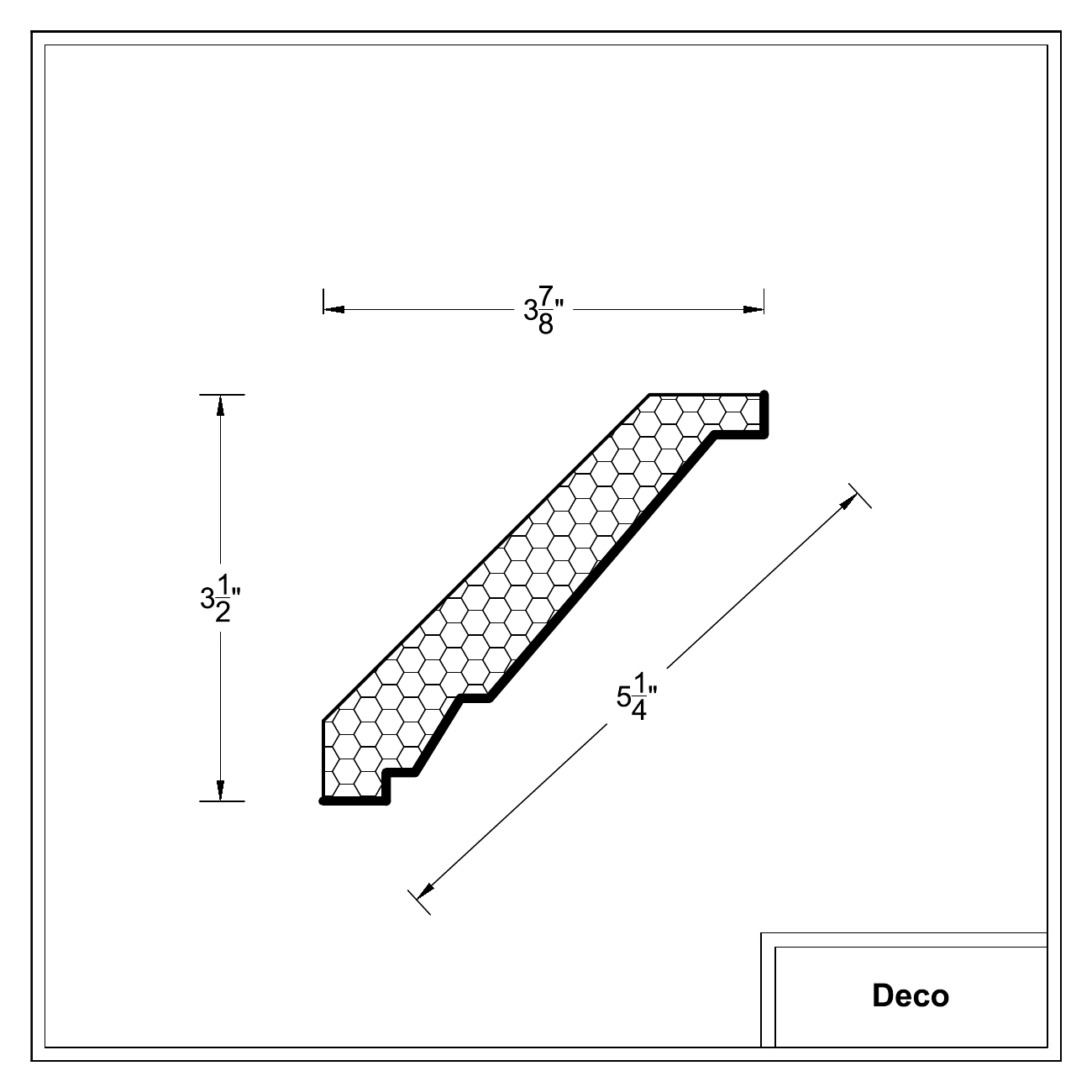

Deco 5 Saillie 3 7/8 Hauteur 3 1/2 Dimension de face 5 1/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco 6 Saillie 4 3/8 Hauteur 4 Dimension de face 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco 7 Saillie 5 1/8 Hauteur 4 3/4 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco 8 Saillie 5 3/4 Hauteur 5 3/8 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Deco · page 6 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco · page 7 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco · page 8 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Deco · page 9 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. IN-100-10" · page 10 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Deco ↗

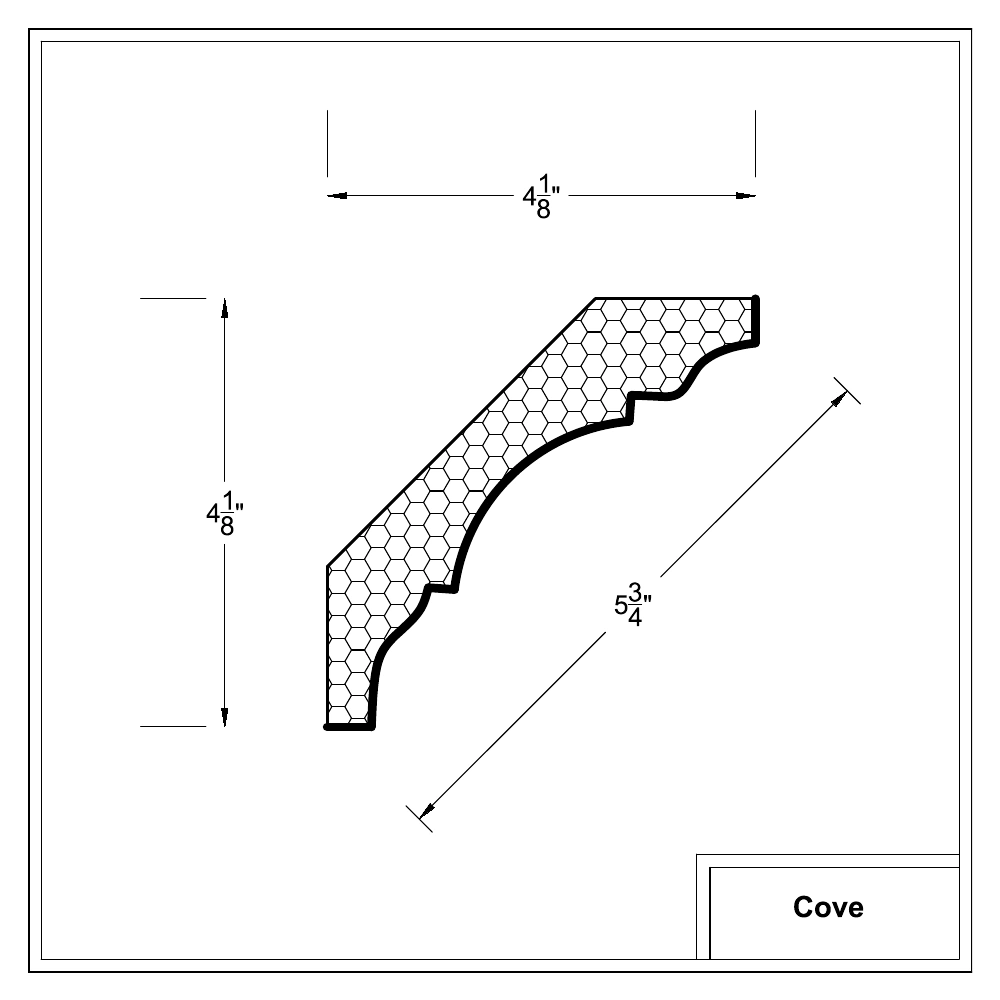

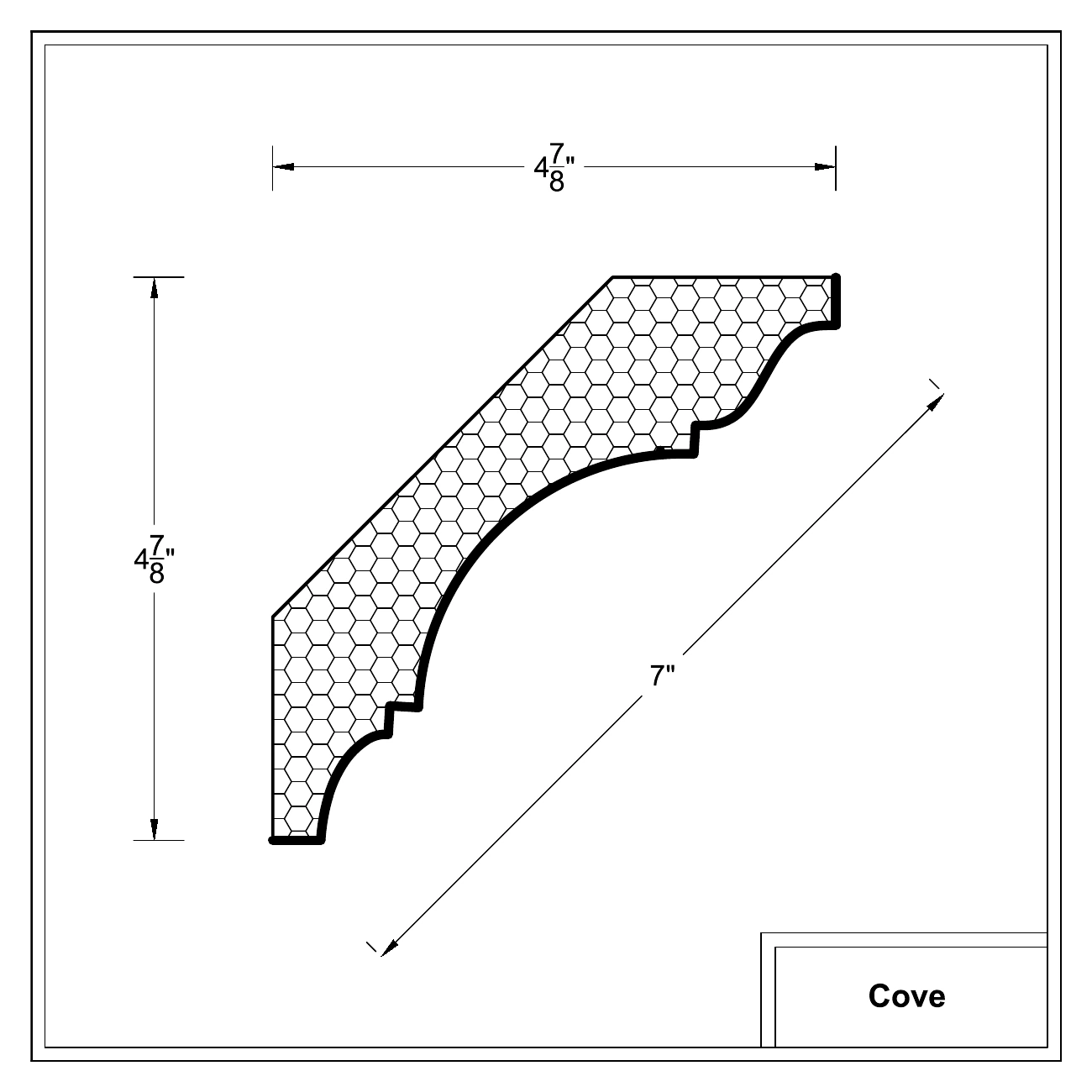

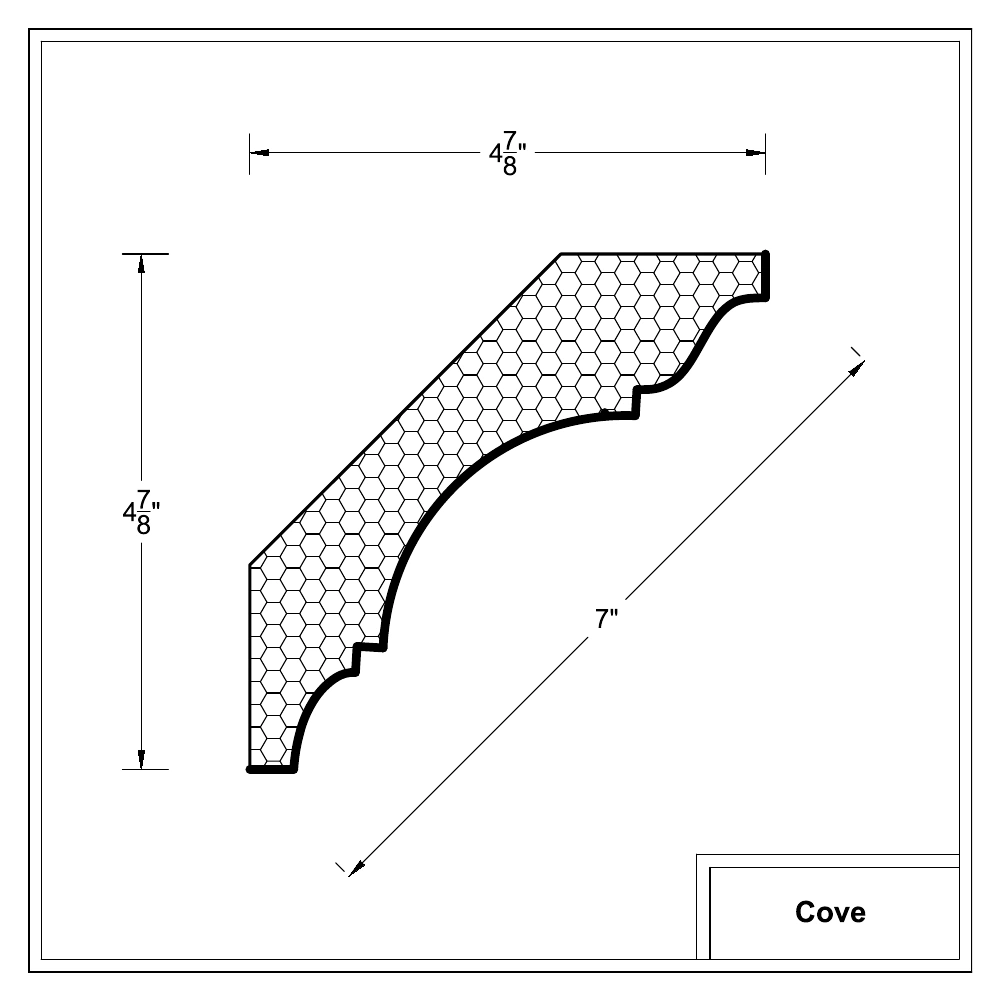

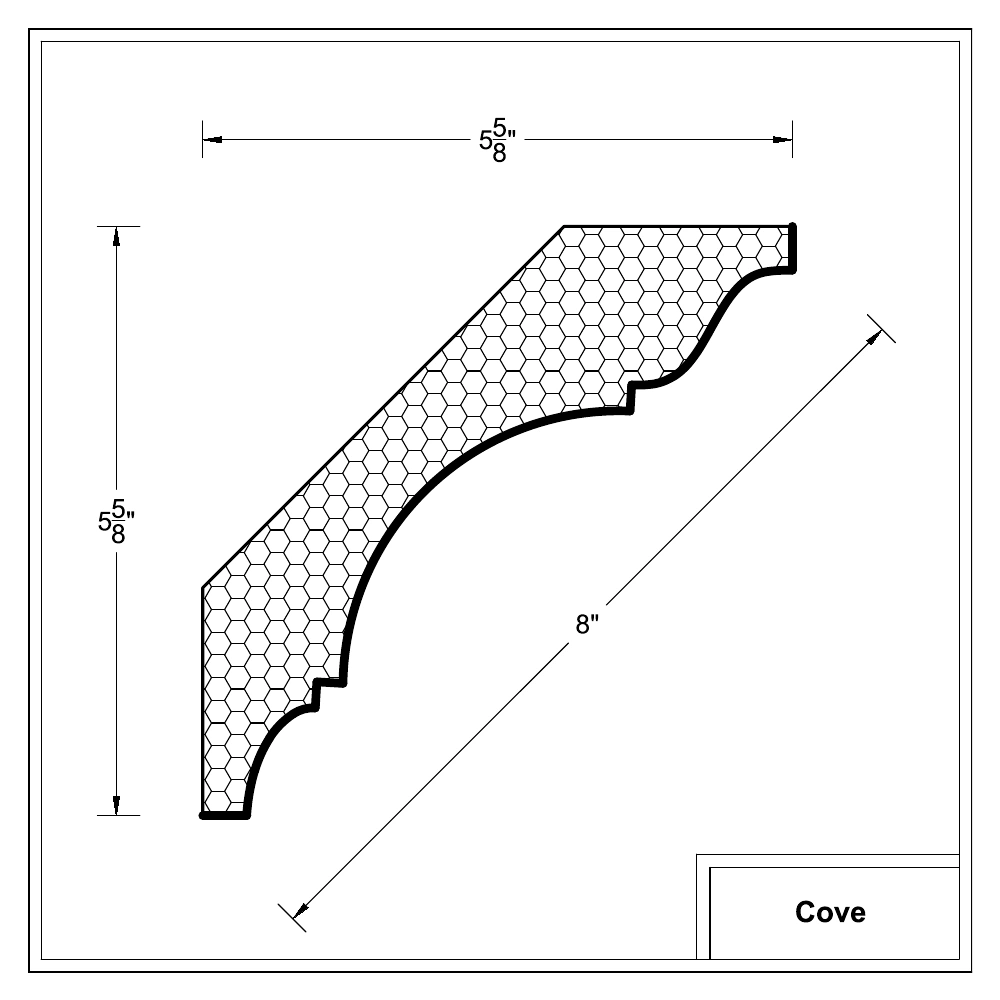

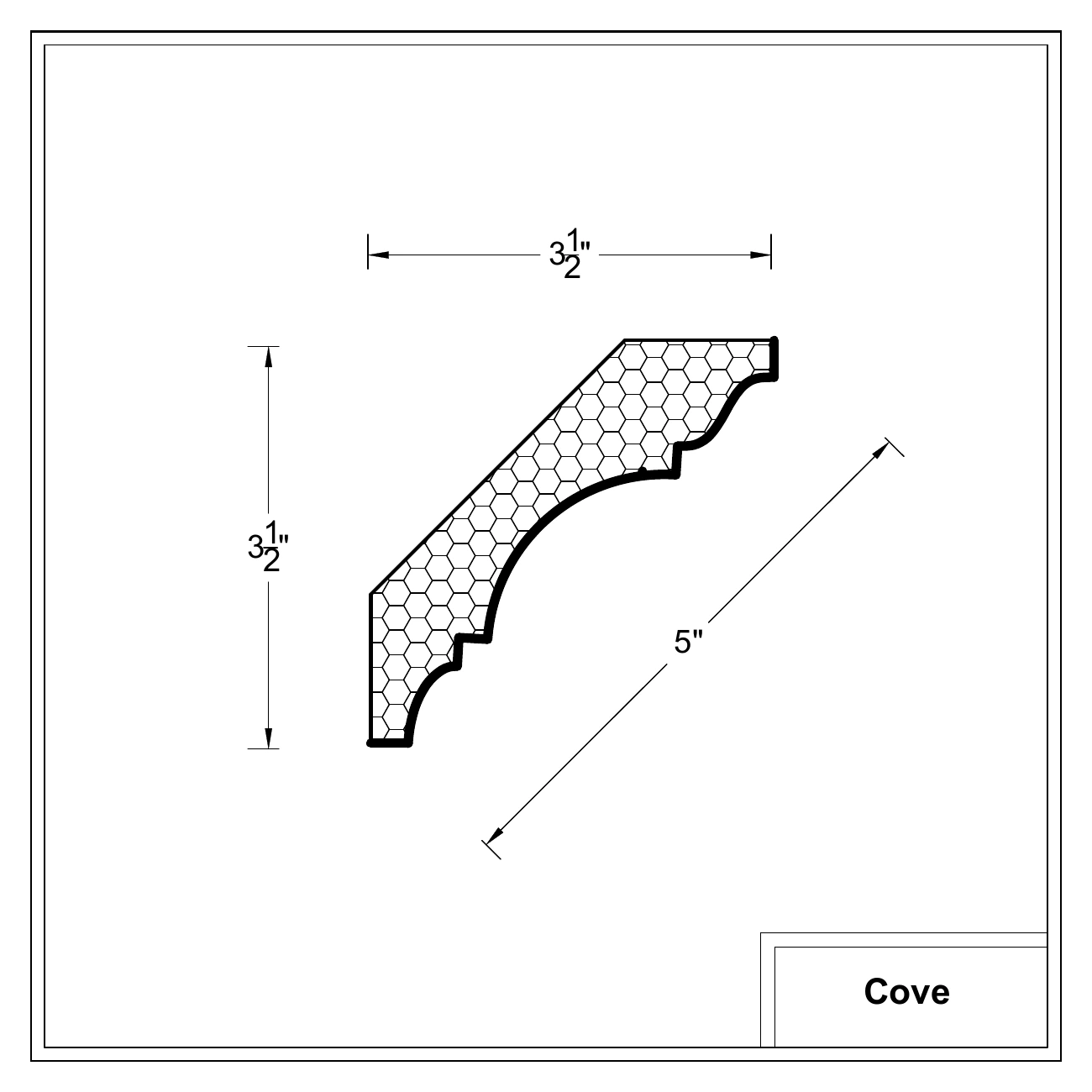

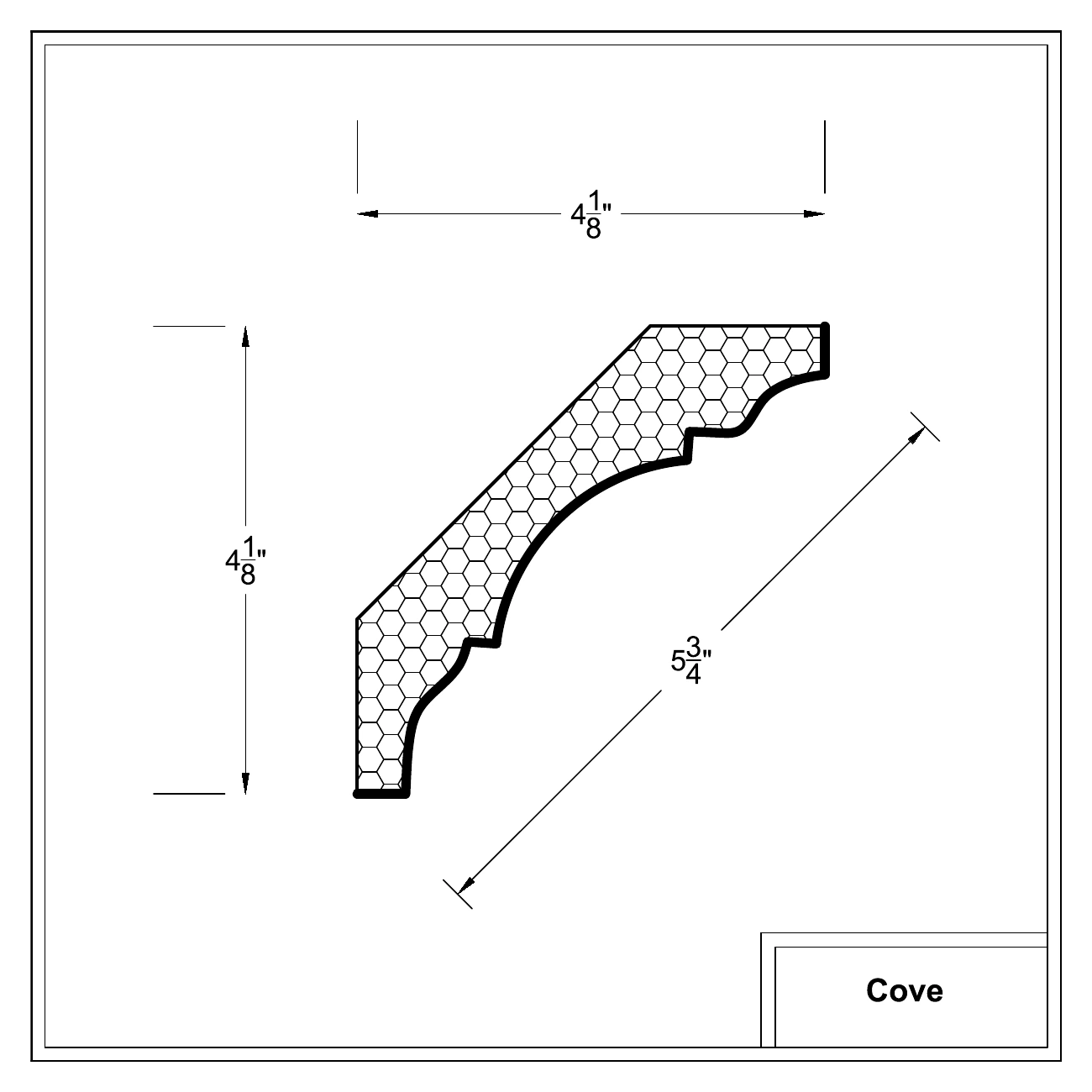

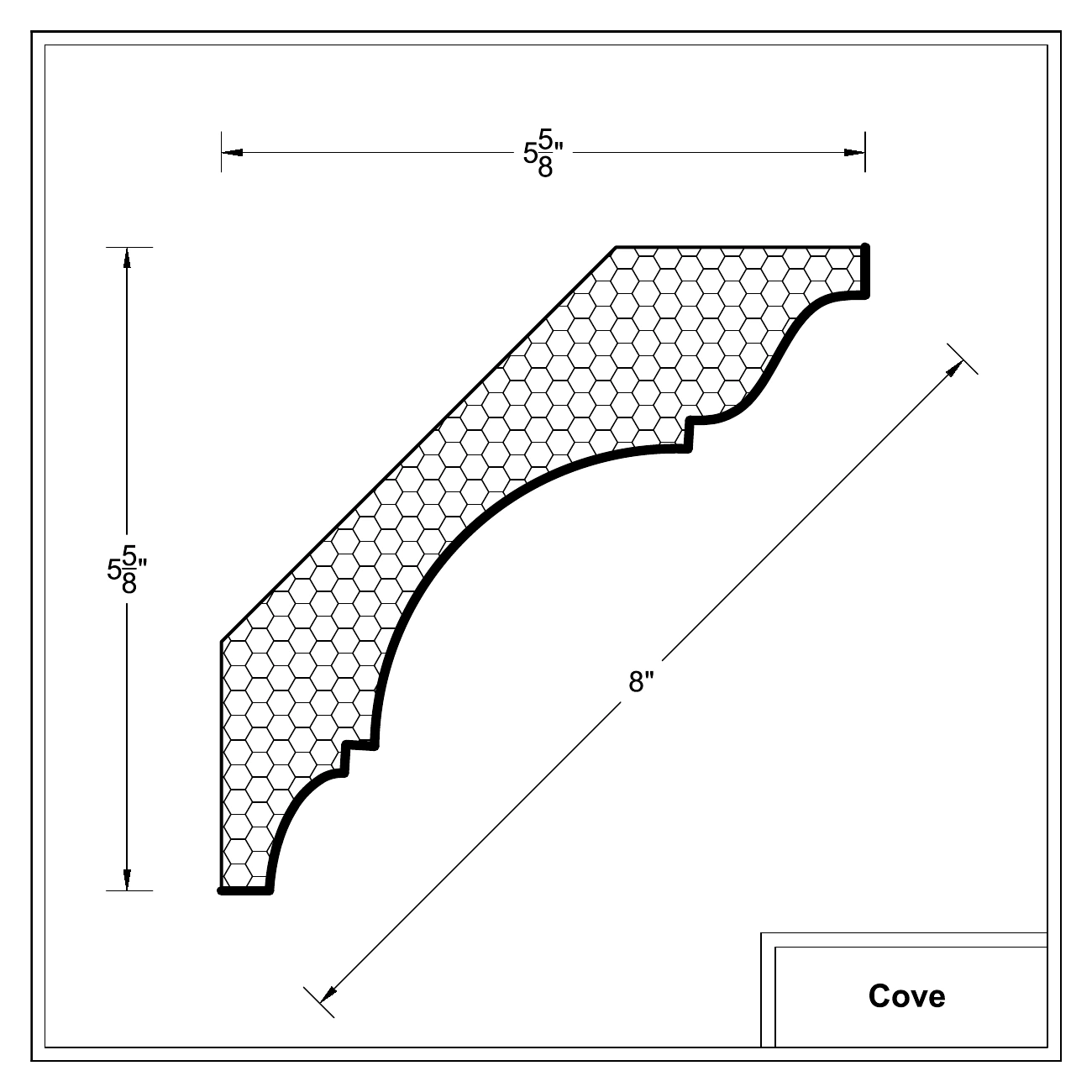

Cove Gorge concave traditionnelle aux bords façonnés.
Dimensions nominales indiquées : 5" | 6" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

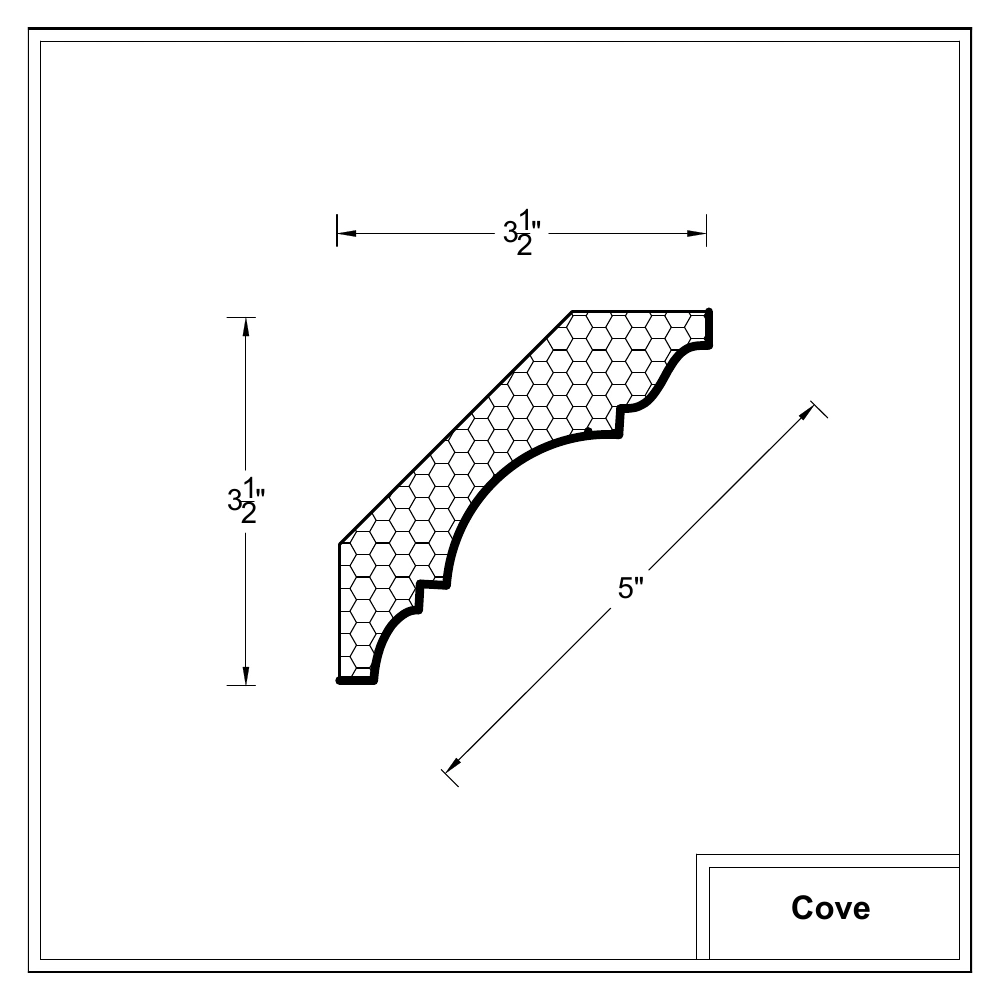

Cove 5 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove 6 Saillie 4 1/8 Hauteur 4 1/8 Dimension de face 5 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove 7 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove 8 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées Cove · page 1 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove · page 2 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove · page 3 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Cove · page 4 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. CI-803-9.5" · page 5 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : Cove ↗

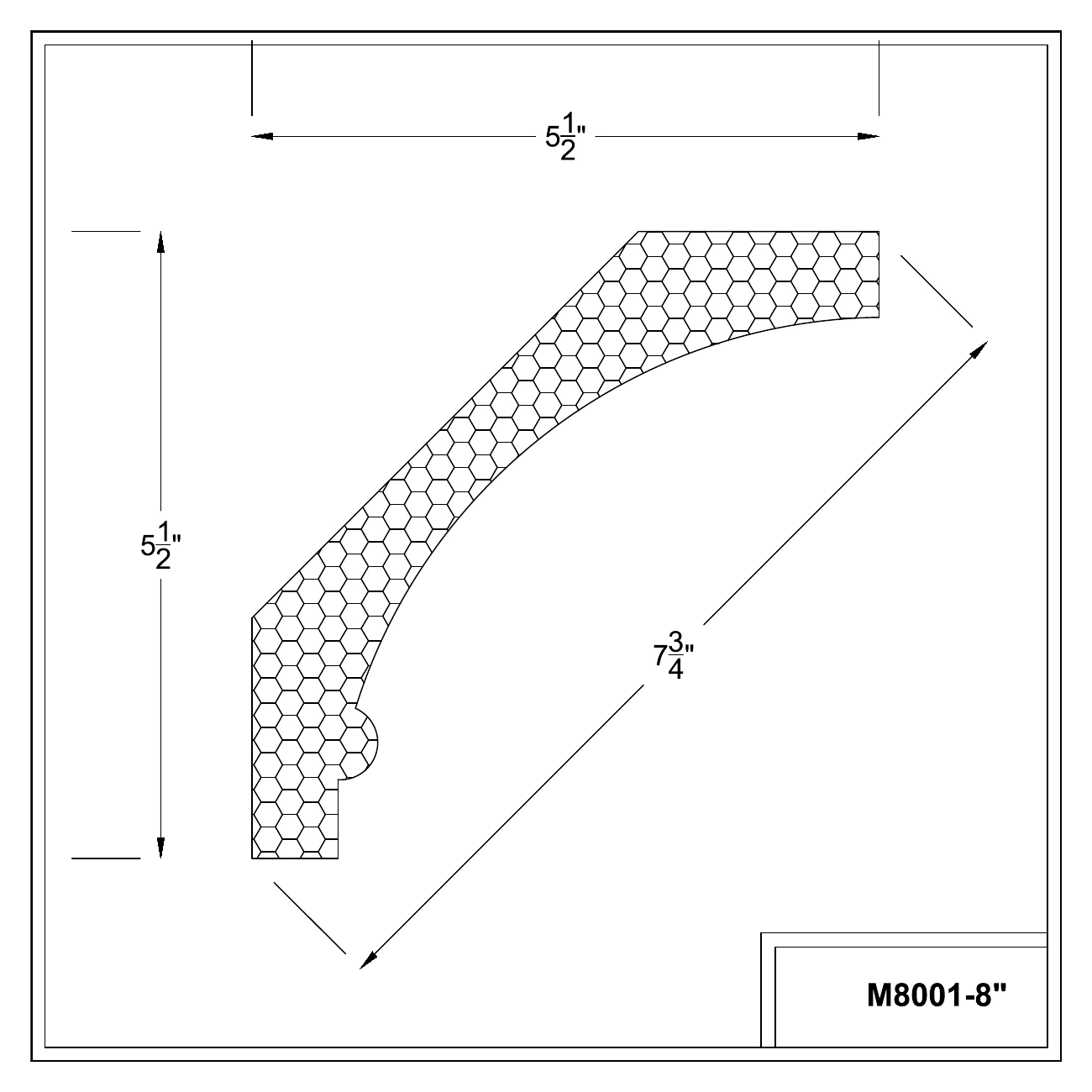

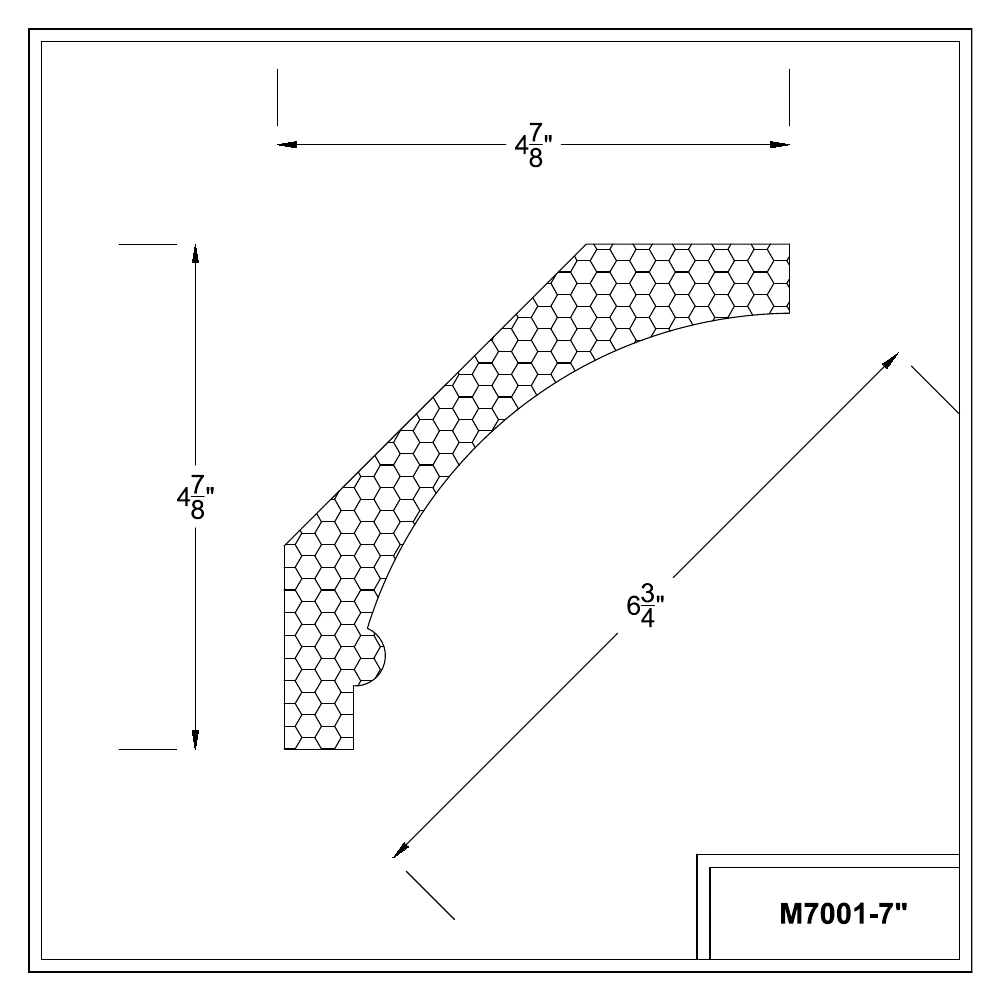

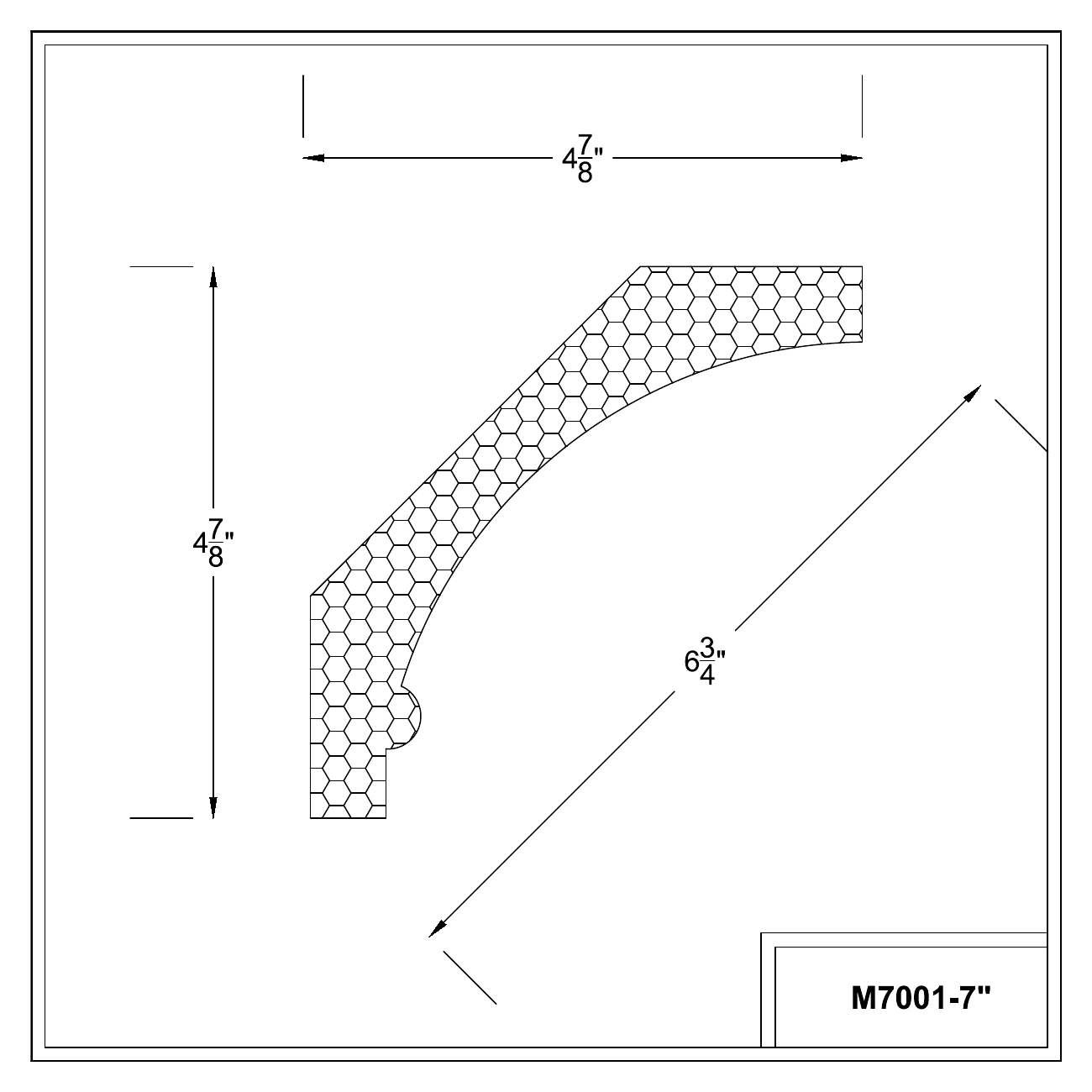

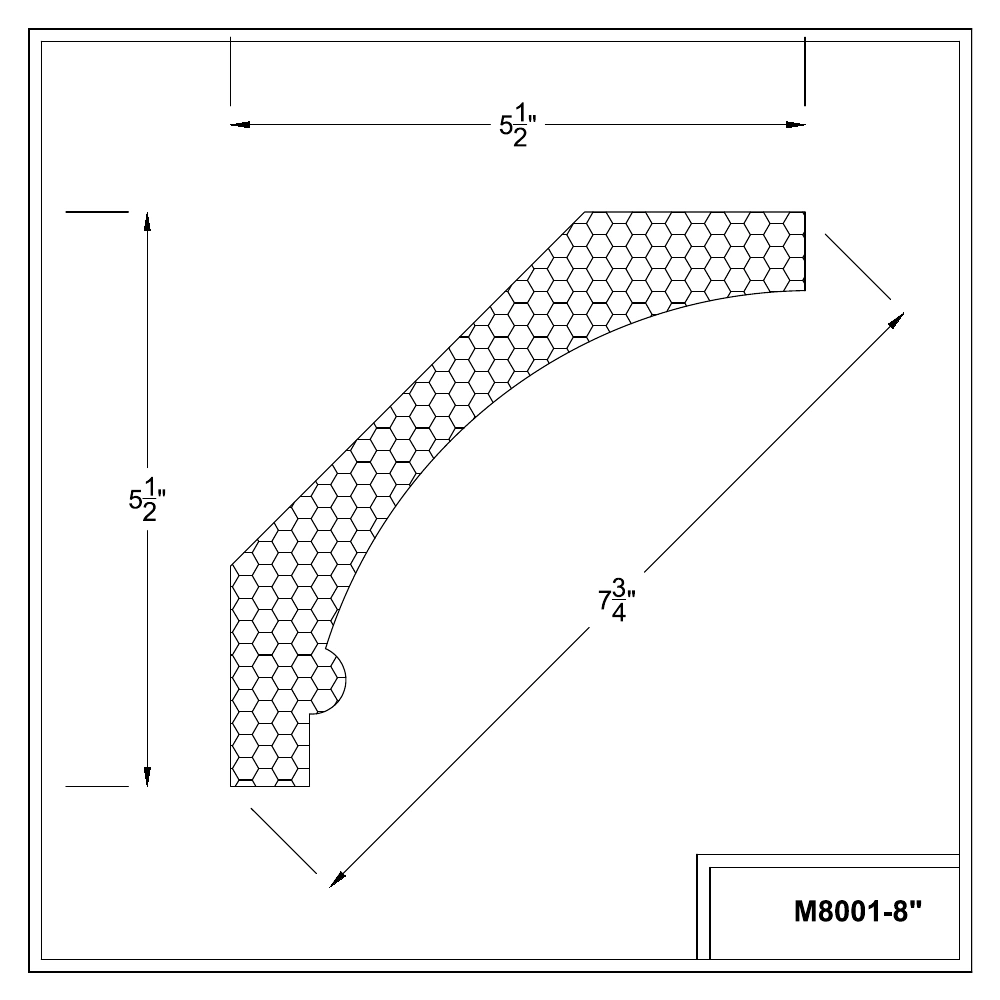

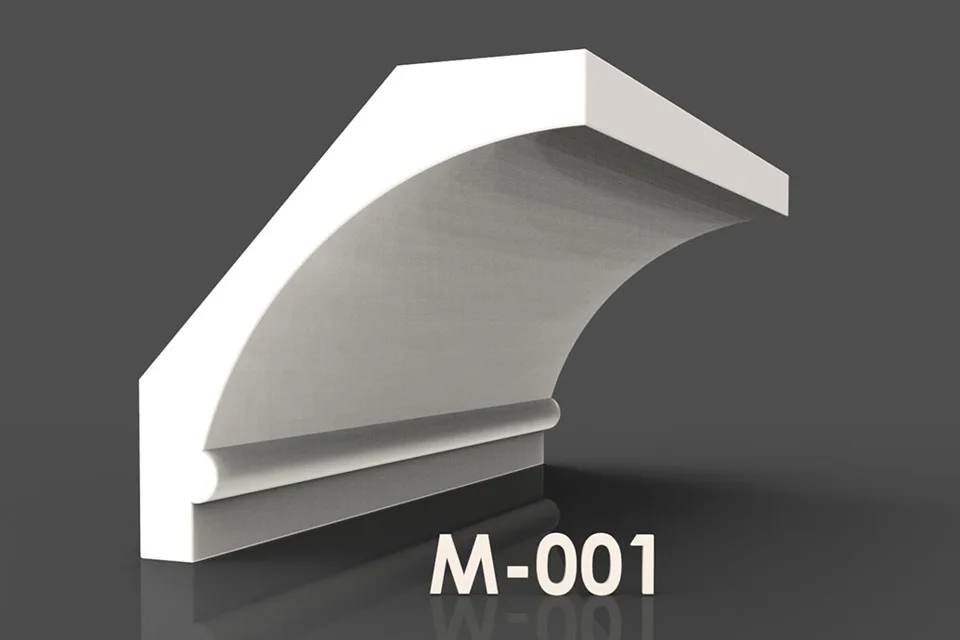

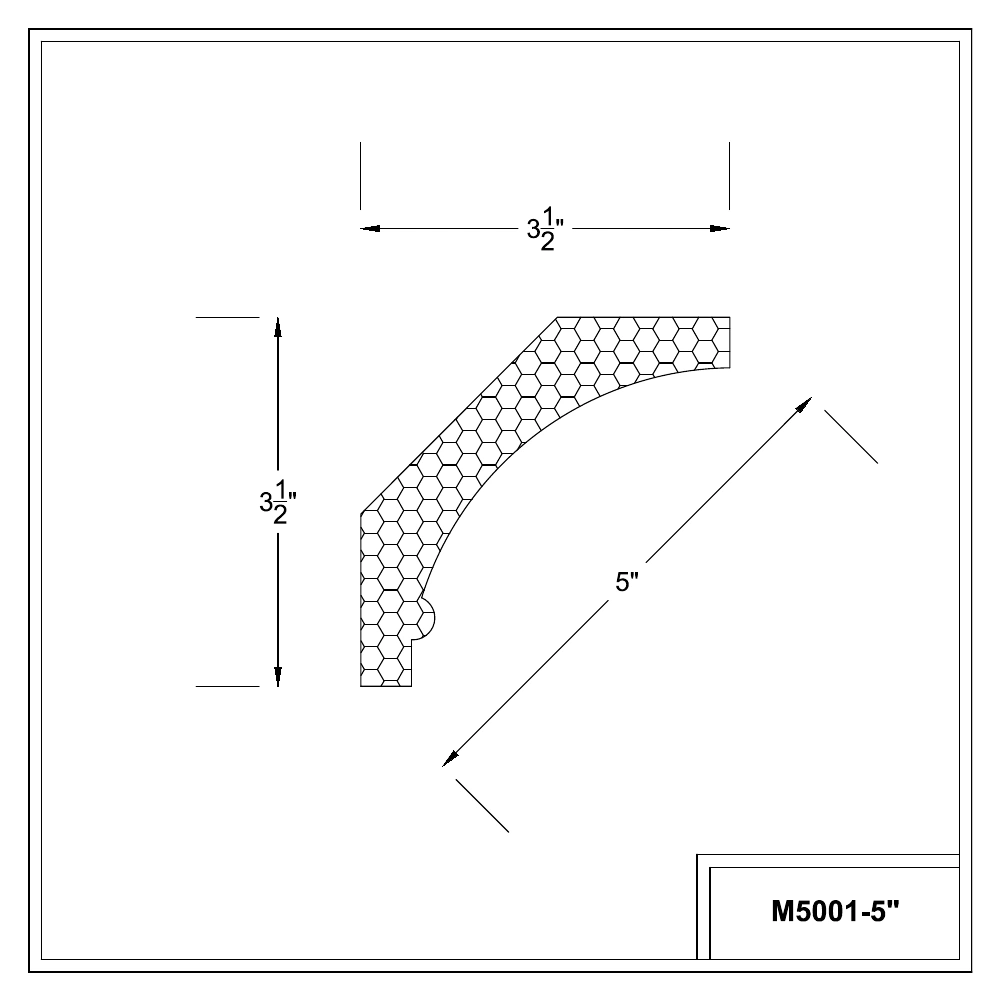

M-001 Large gorge surmontée d’une bande simple.
Dimensions nominales indiquées : 5" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

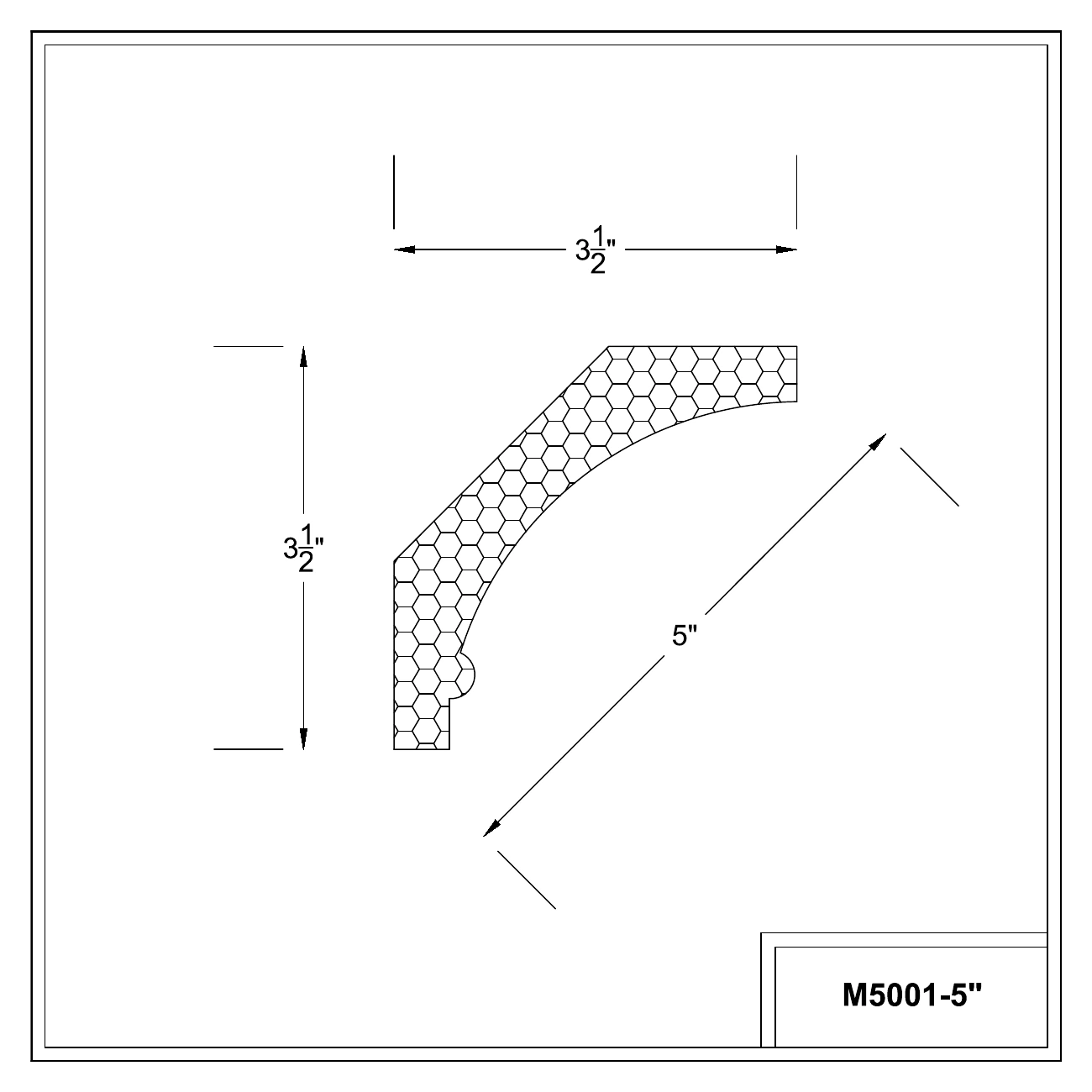

M5001 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7001 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 6 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8001 Saillie 5 1/2 Hauteur 5 1/2 Dimension de face 7 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées M5001-5" · page 48 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7001-7" · page 49 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8001-8" · page 50 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : M-001 ↗

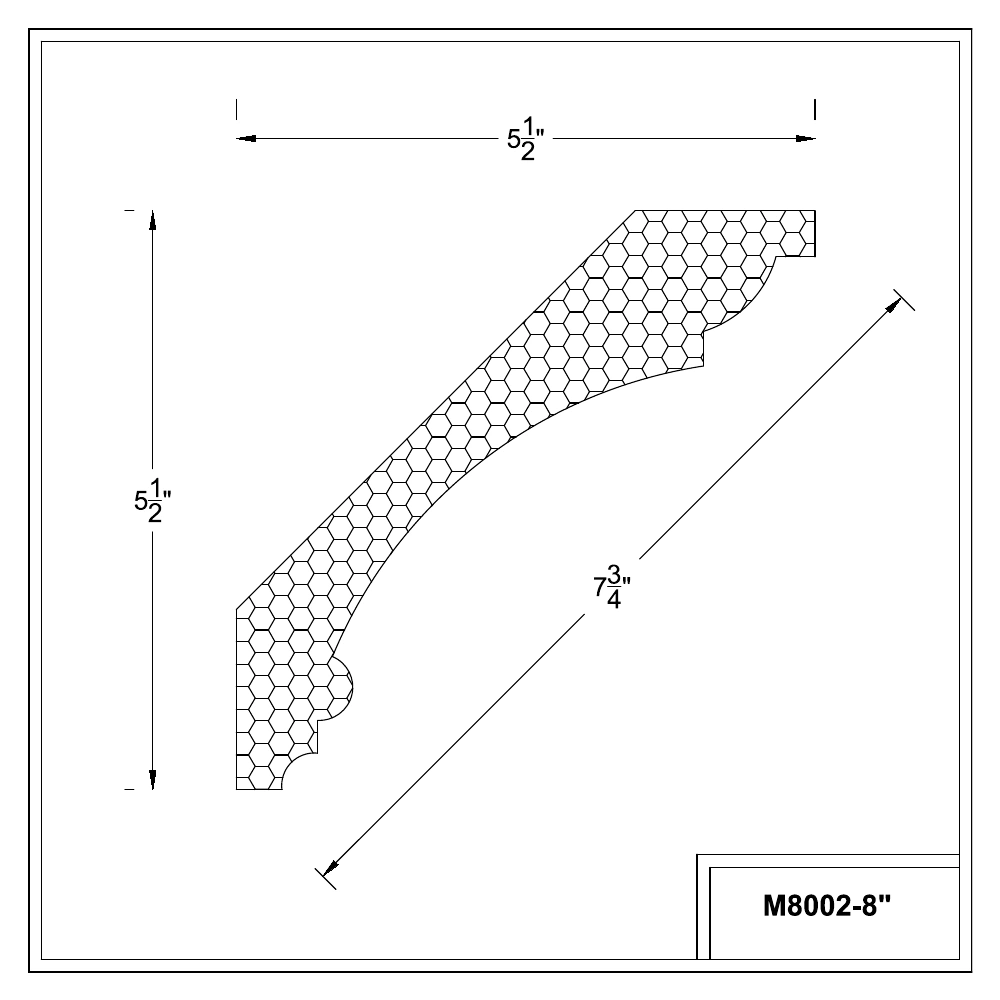

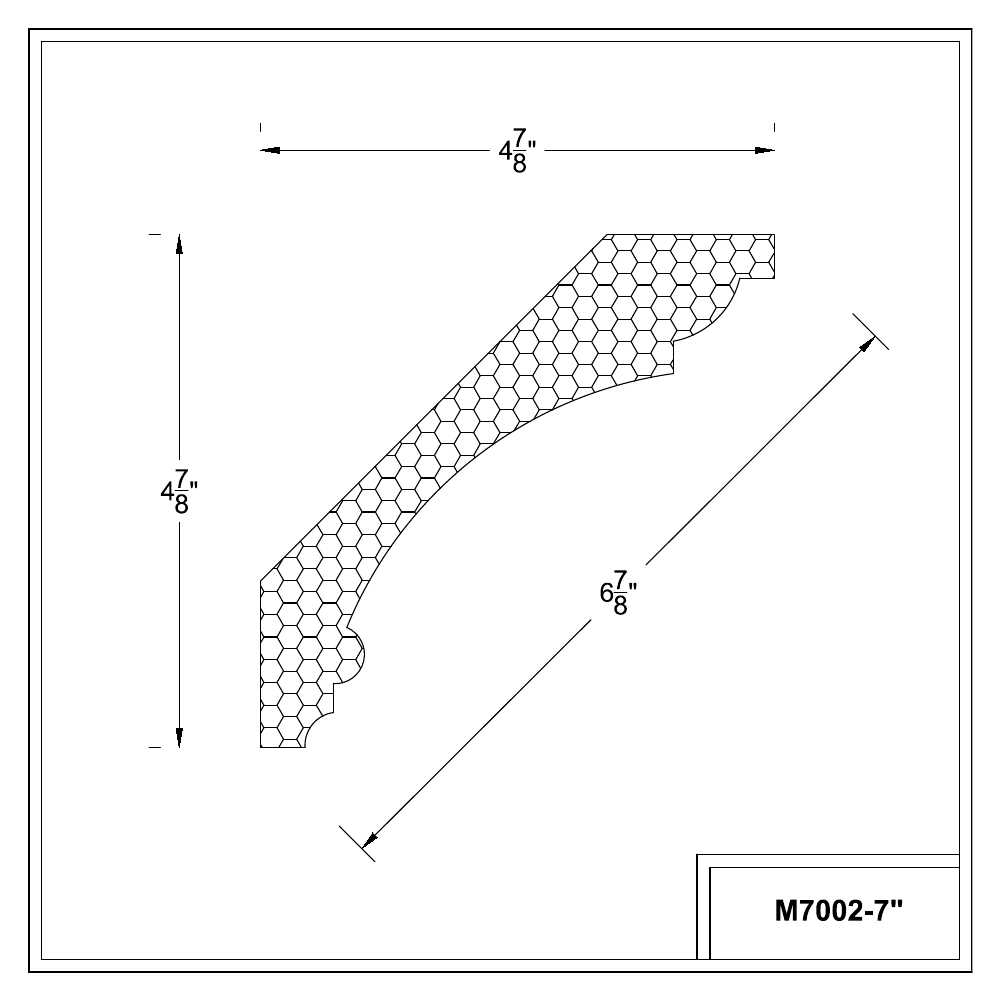

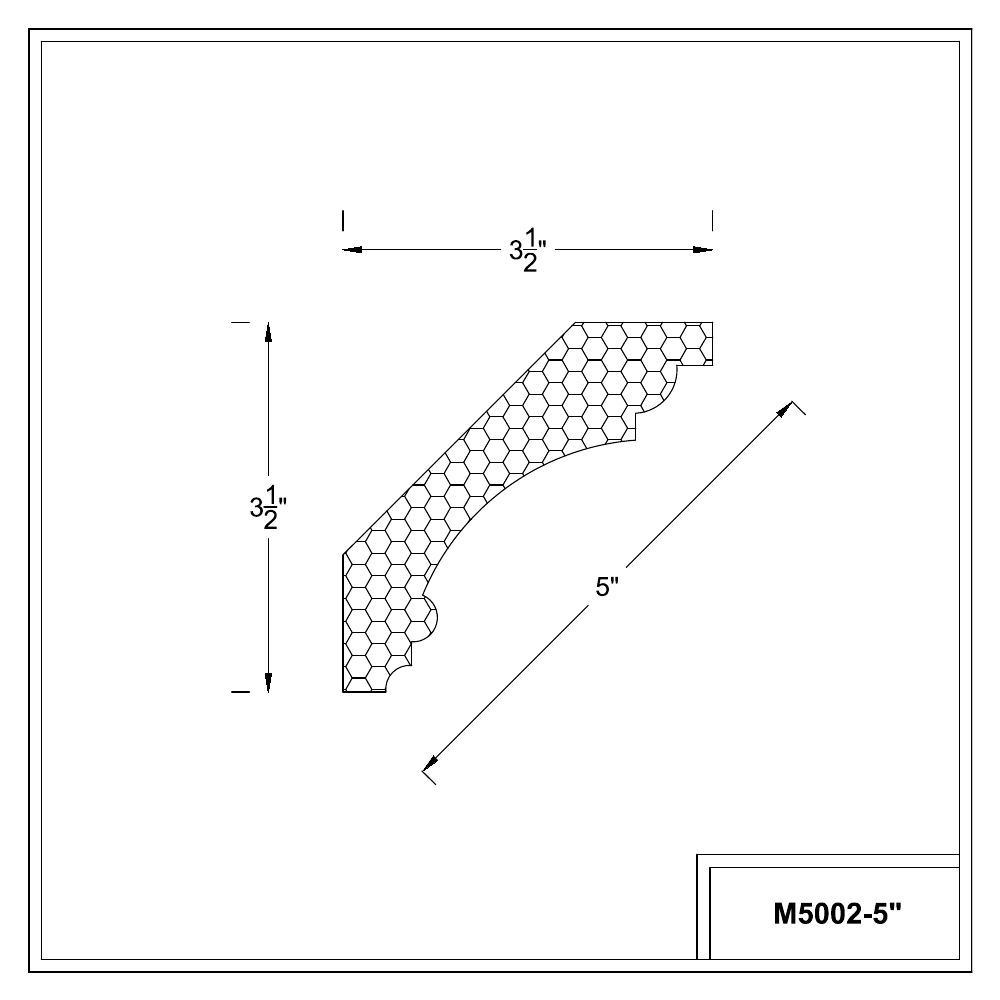

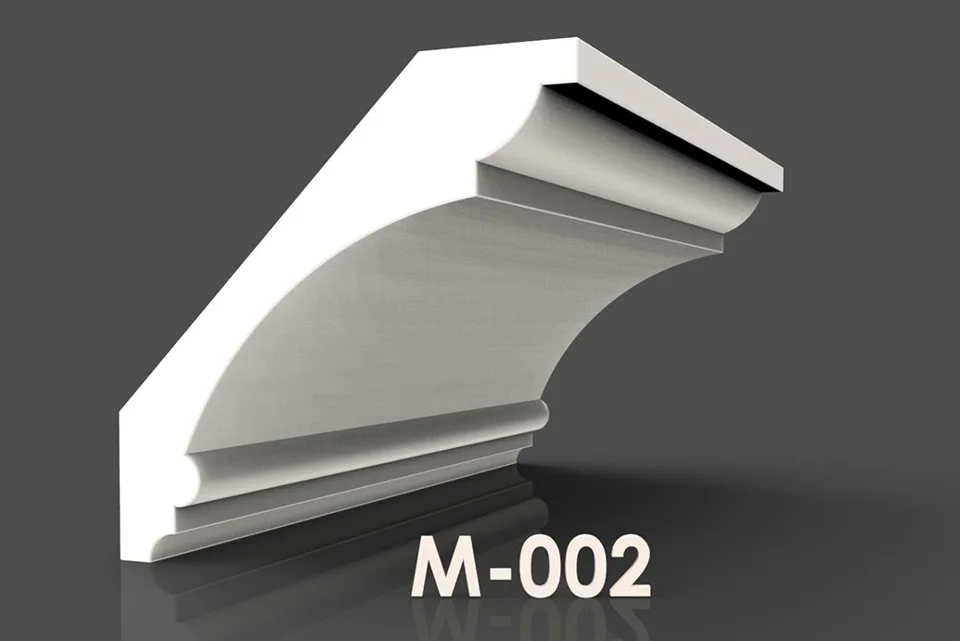

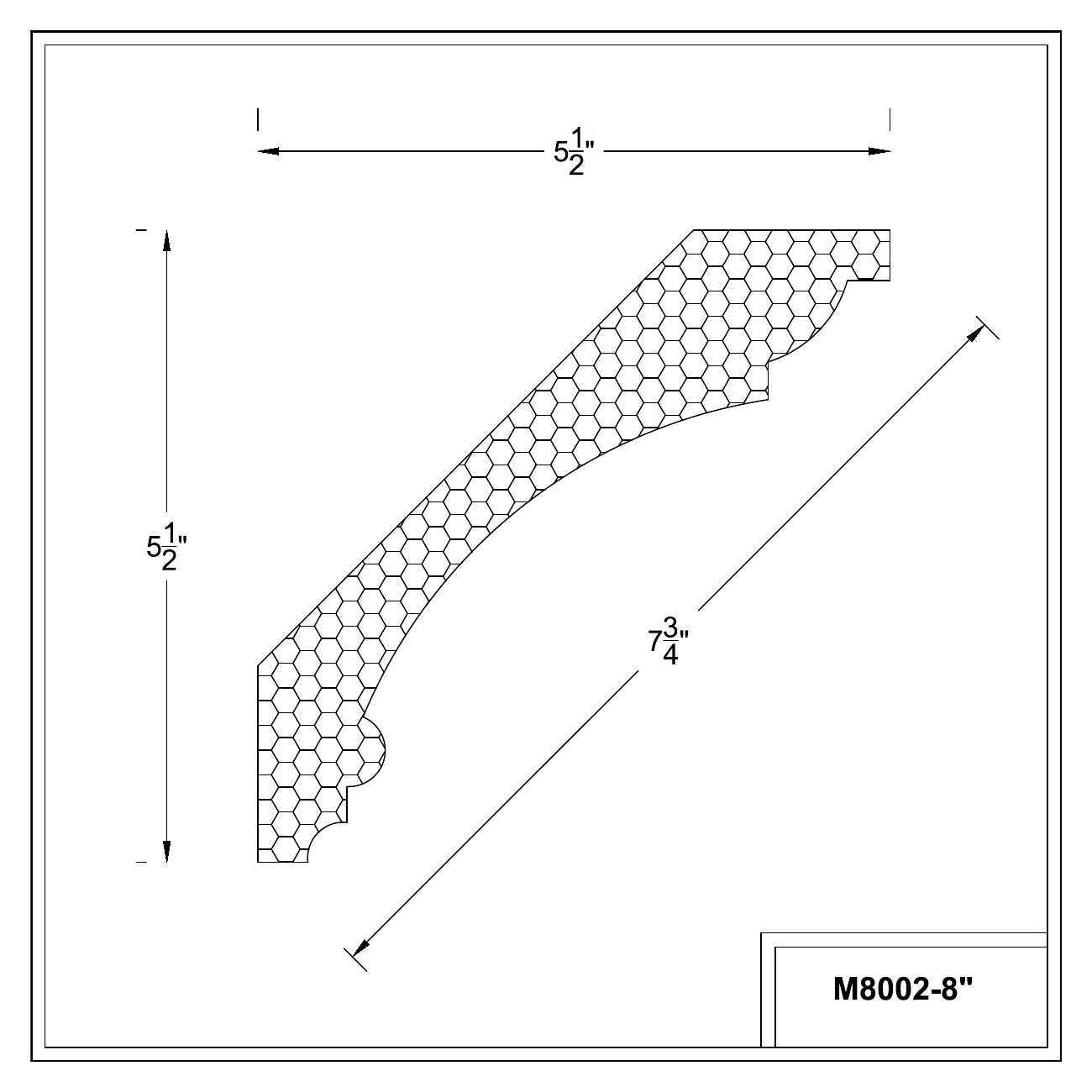

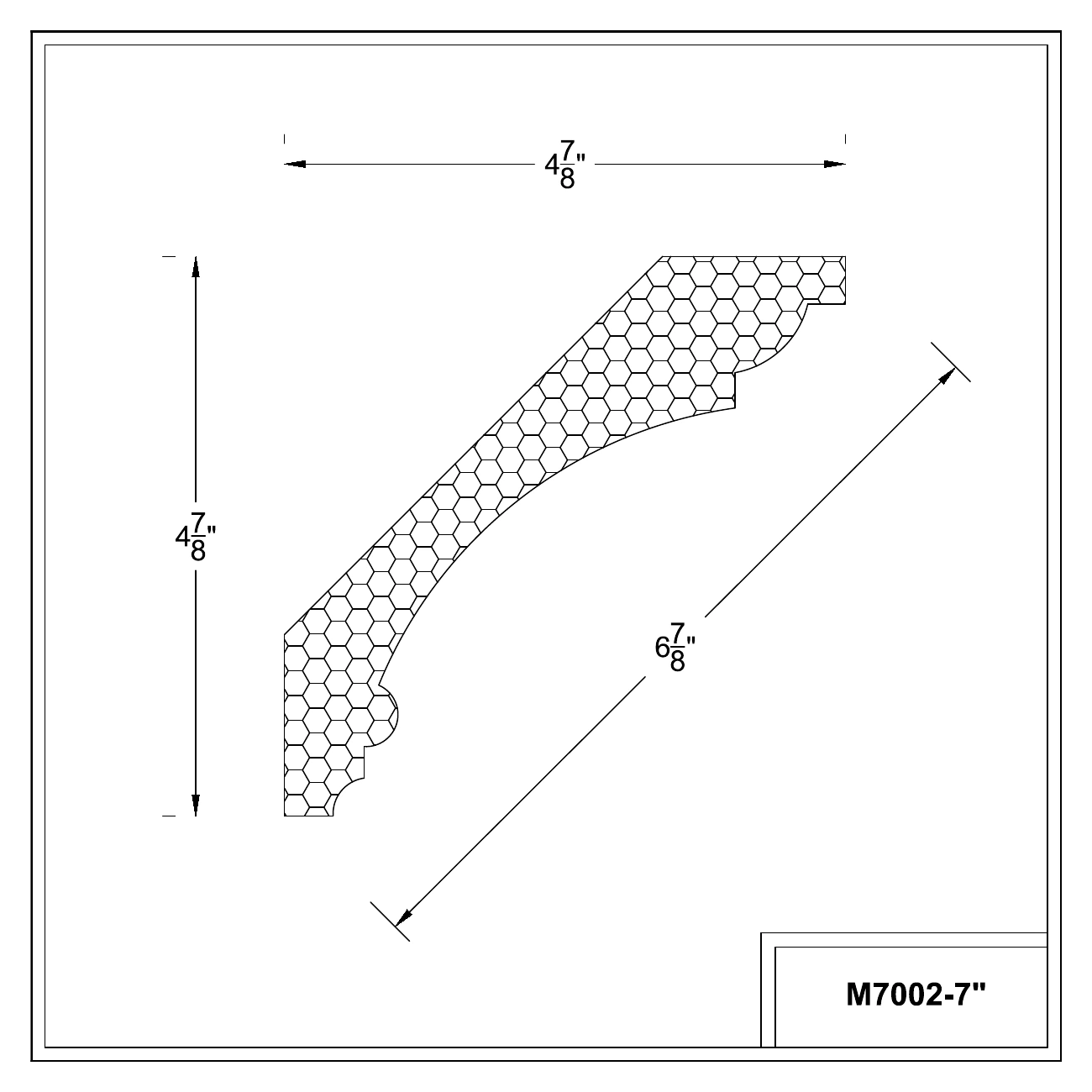

M-002 Face courbée avec détails inférieurs à gradins.
Dimensions nominales indiquées : 5" | 7" |8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

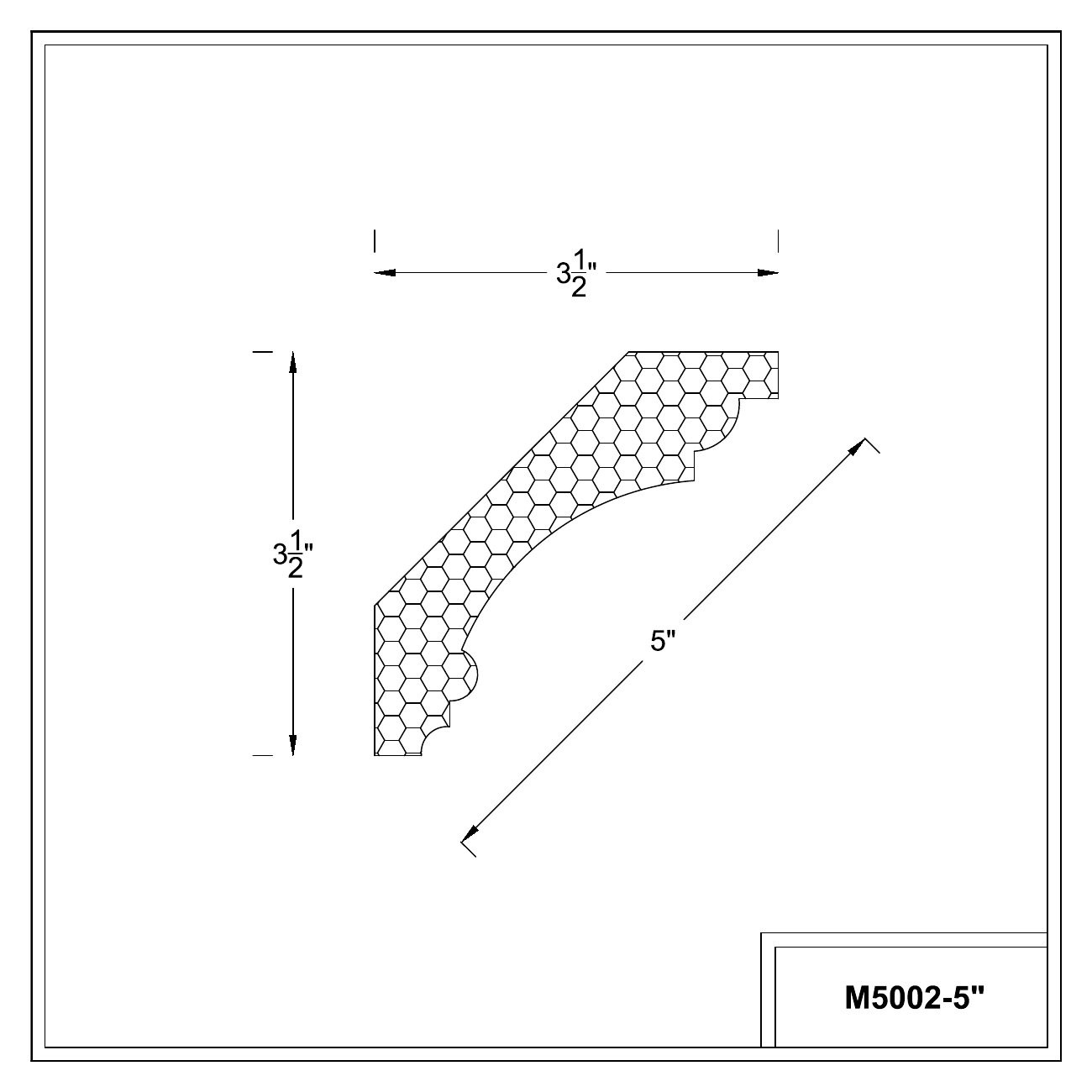

M5002 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7002 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 6 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8002 Saillie 5 1/2 Hauteur 5 1/2 Dimension de face 7 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées M5002-5" · page 51 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8002-8" · page 52 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7002-7" · page 53 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8002-8" · page 54 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : M-002 ↗

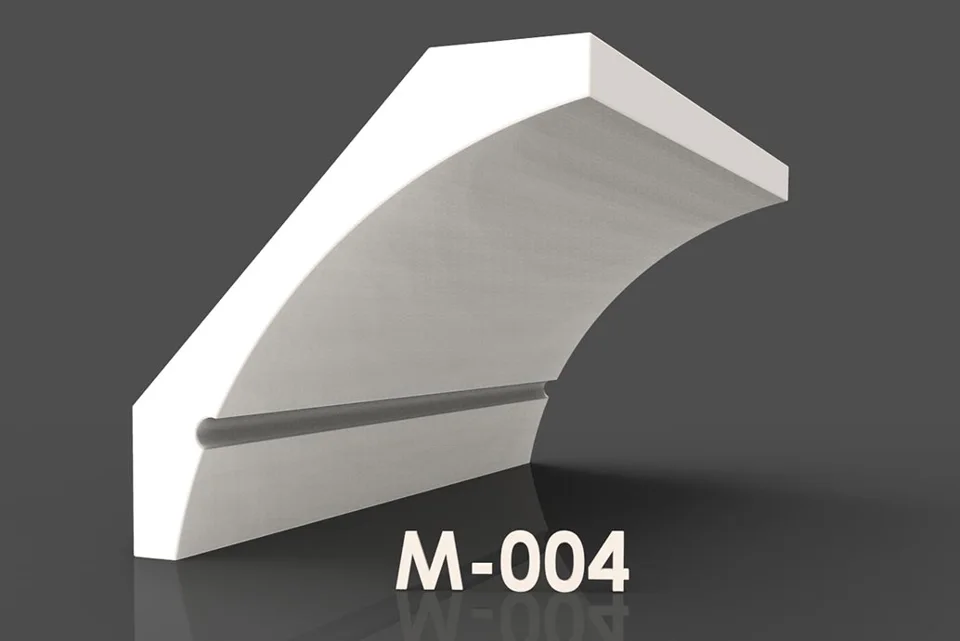

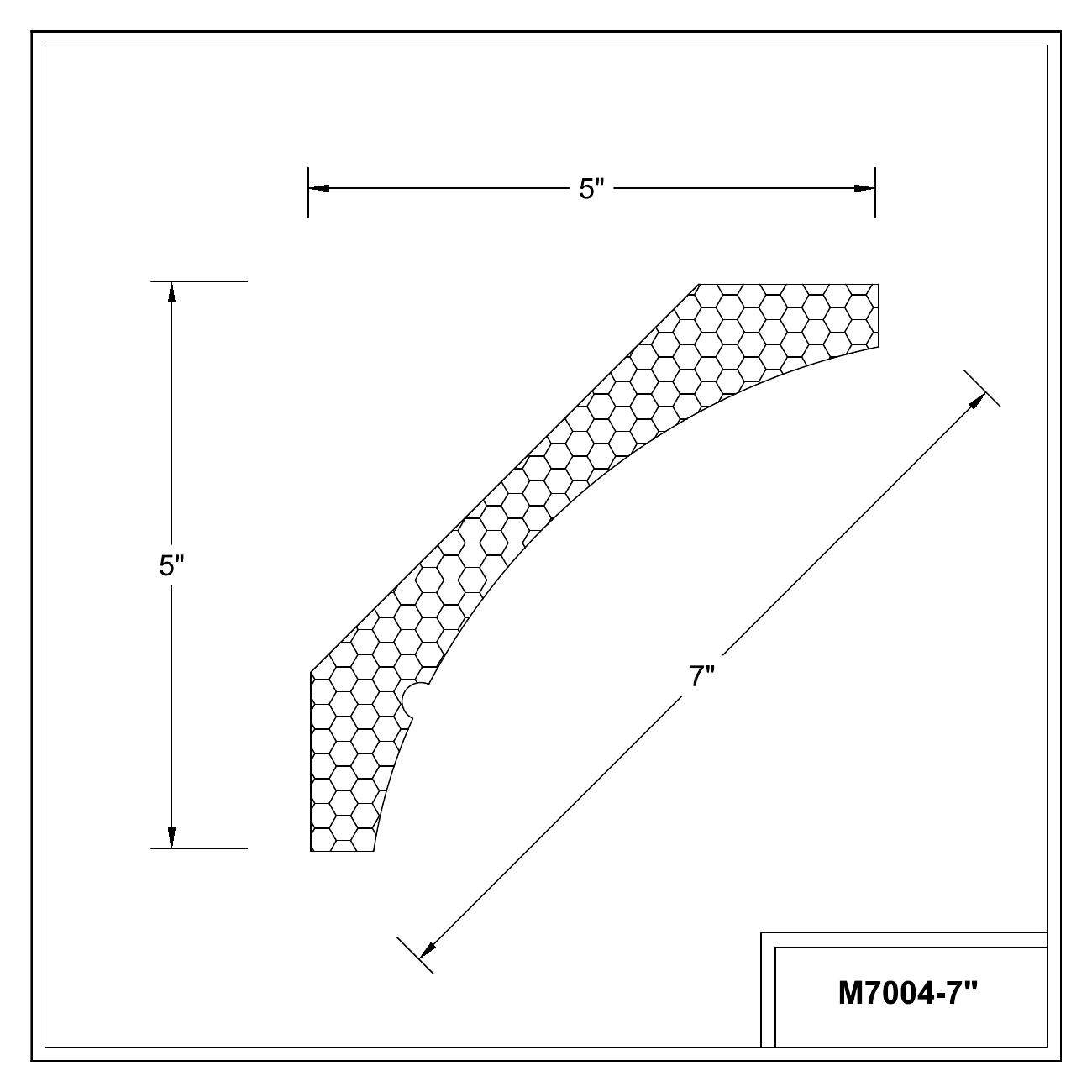

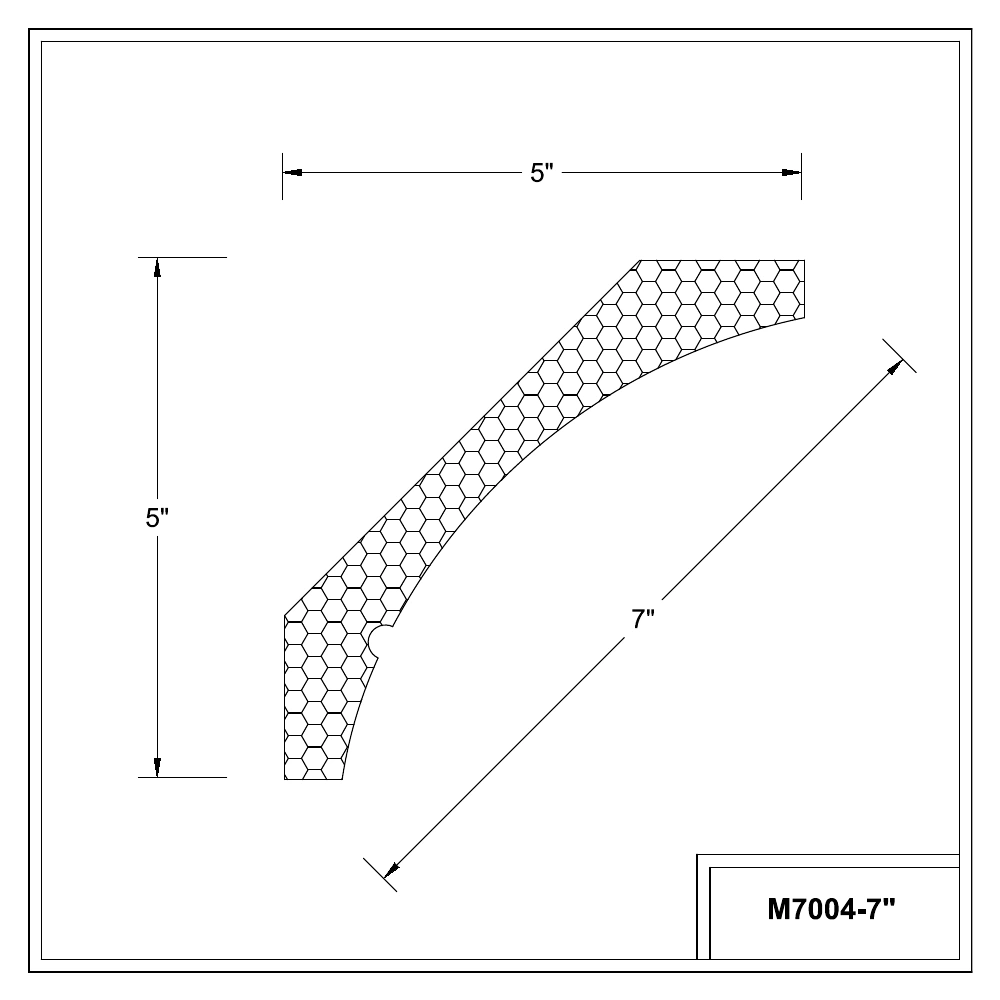

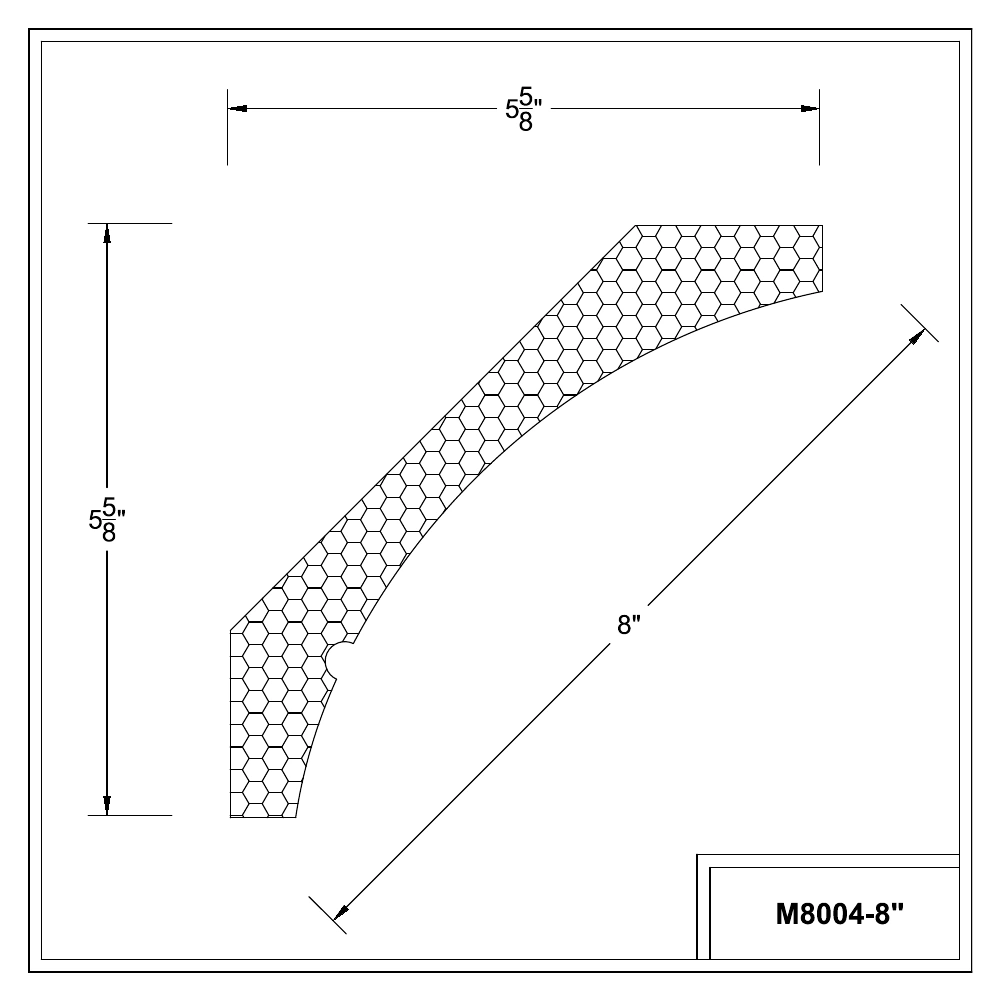

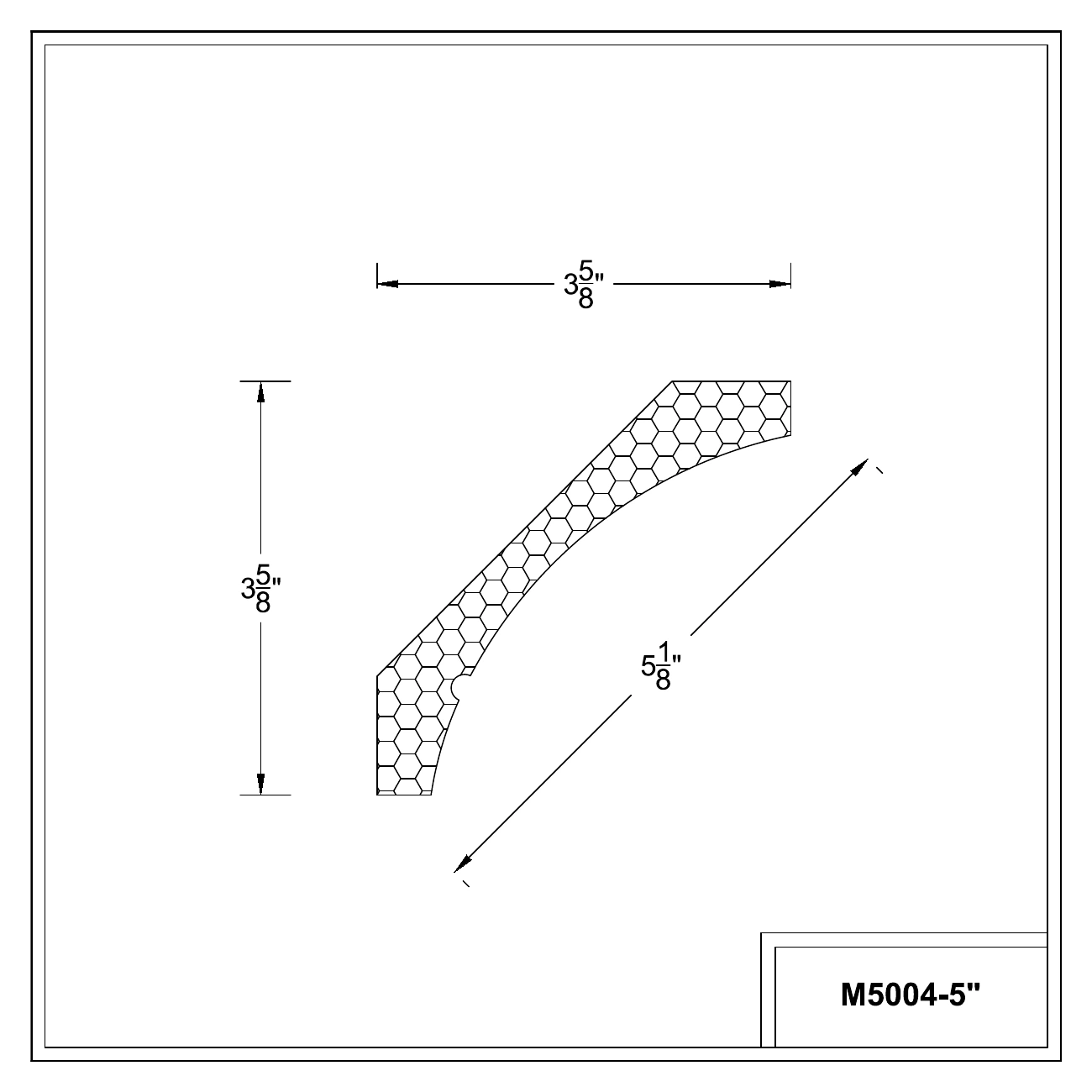

M-004 Profil courbé continu à large face inférieure.
Dimensions nominales indiquées : 5" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

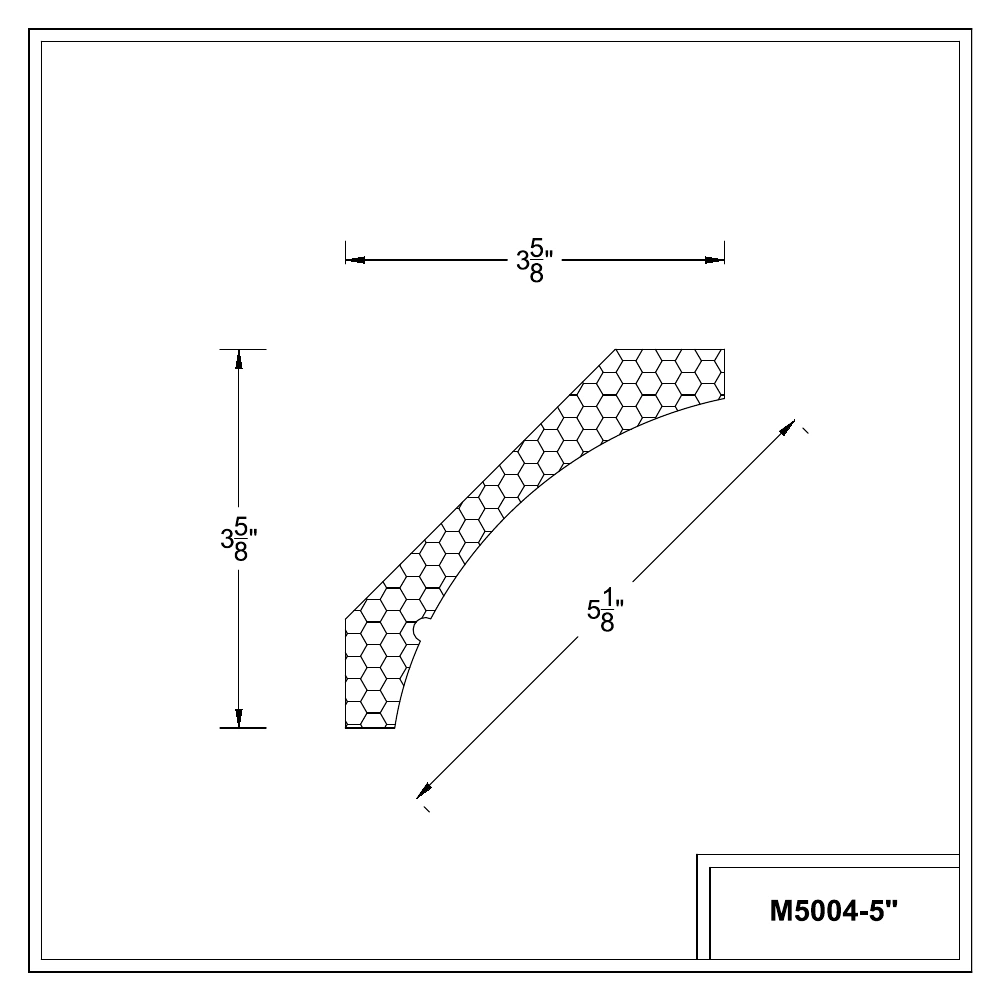

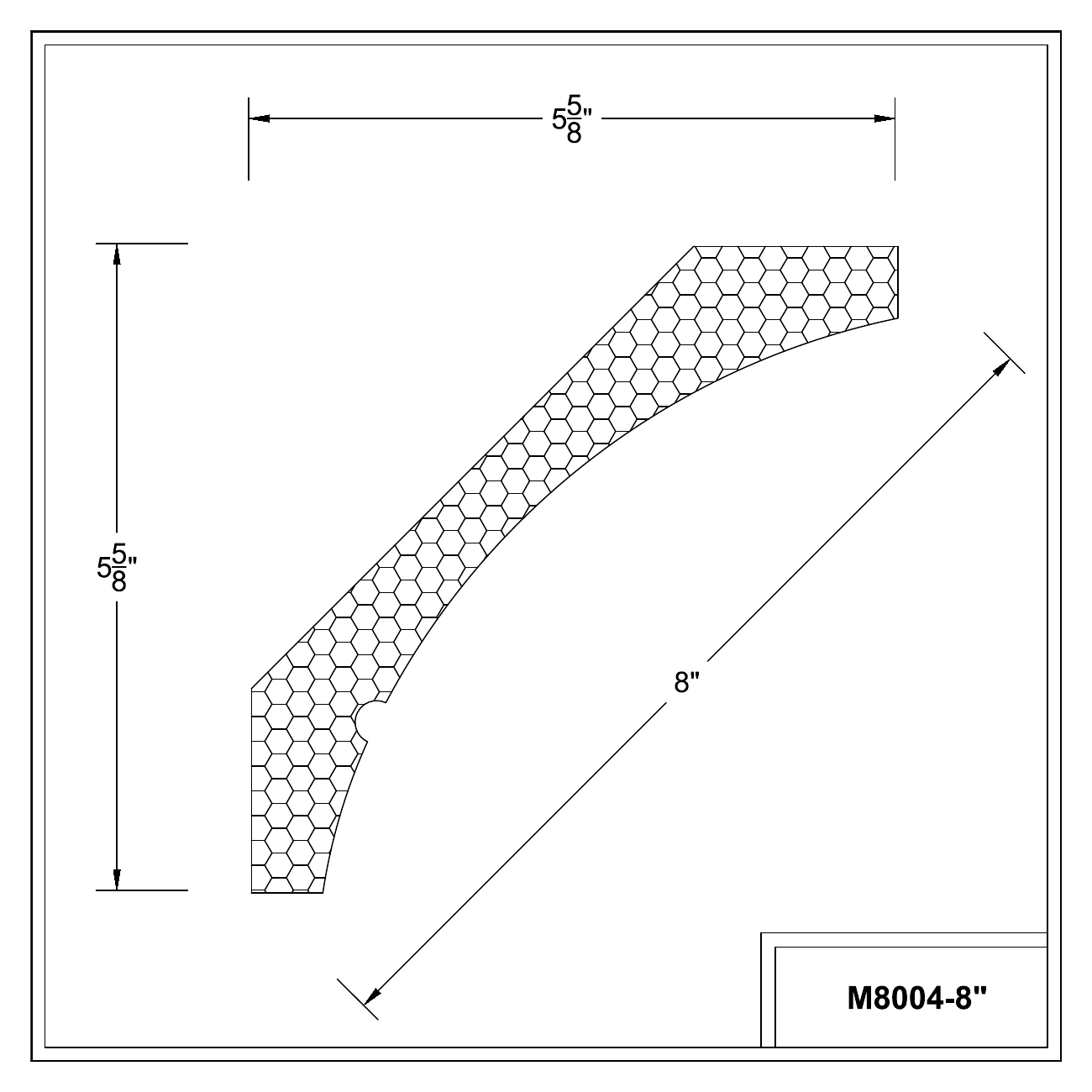

M5004 Saillie 3 5/8 Hauteur 3 5/8 Dimension de face 5 1/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7004 Saillie 5 Hauteur 5 Dimension de face 7 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8004 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées M5004-5" · page 55 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7004-7" · page 56 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8004-8" · page 57 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : M-004 ↗

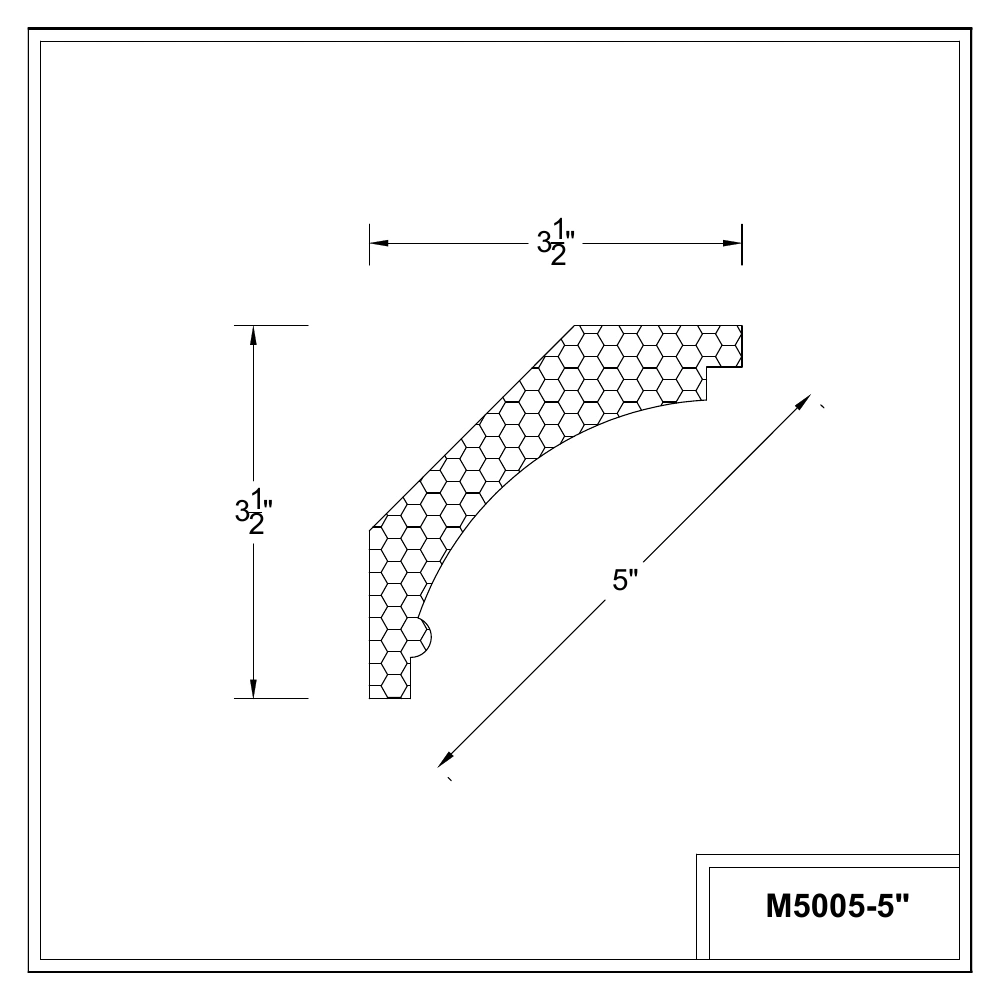

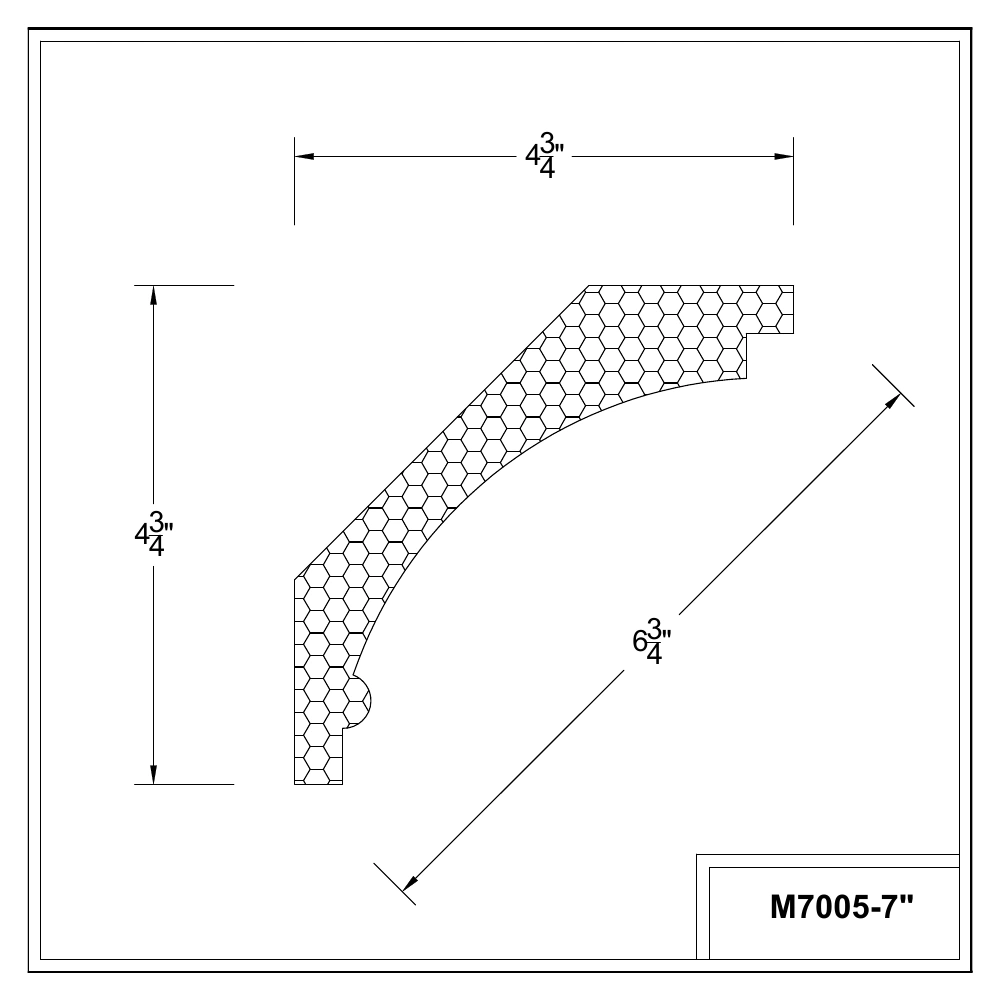

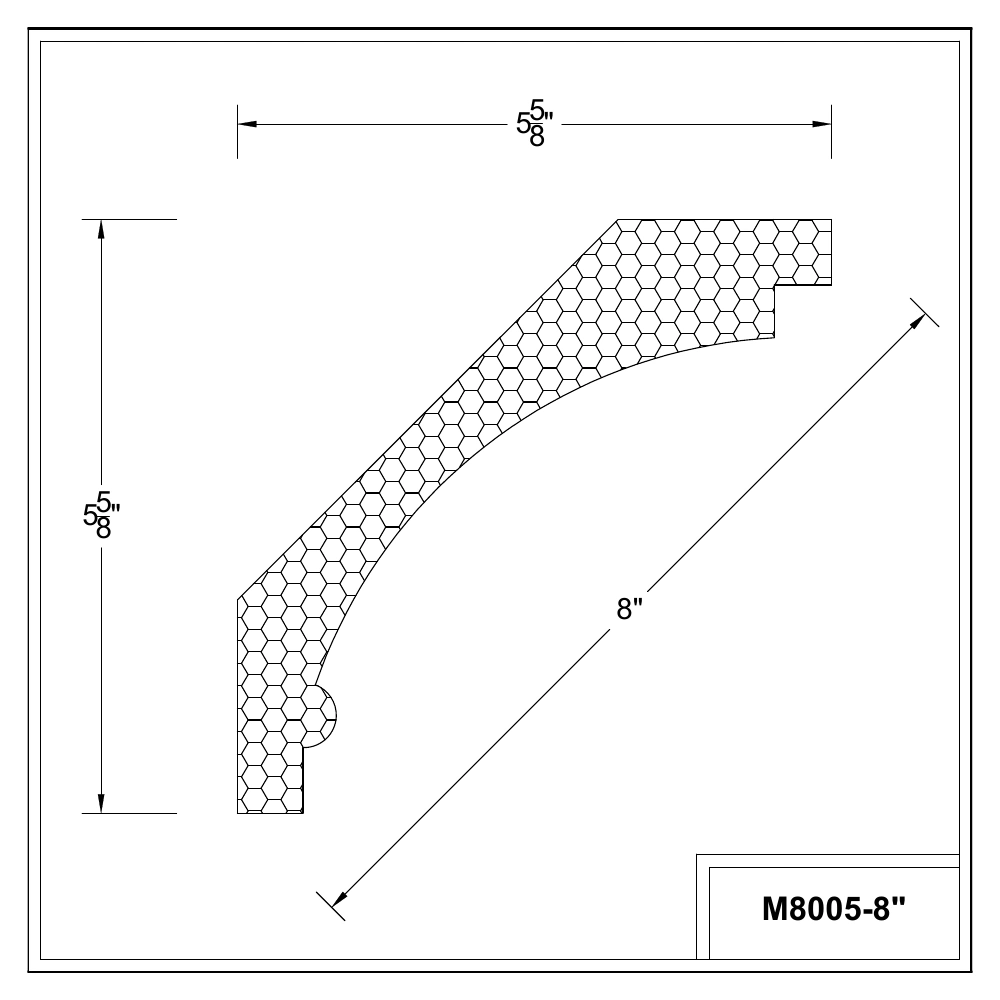

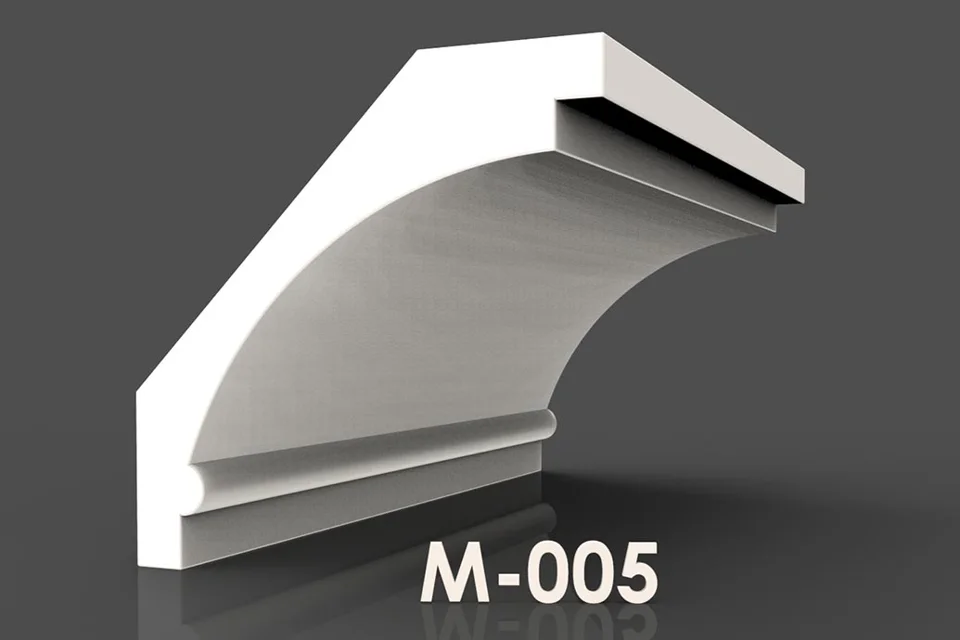

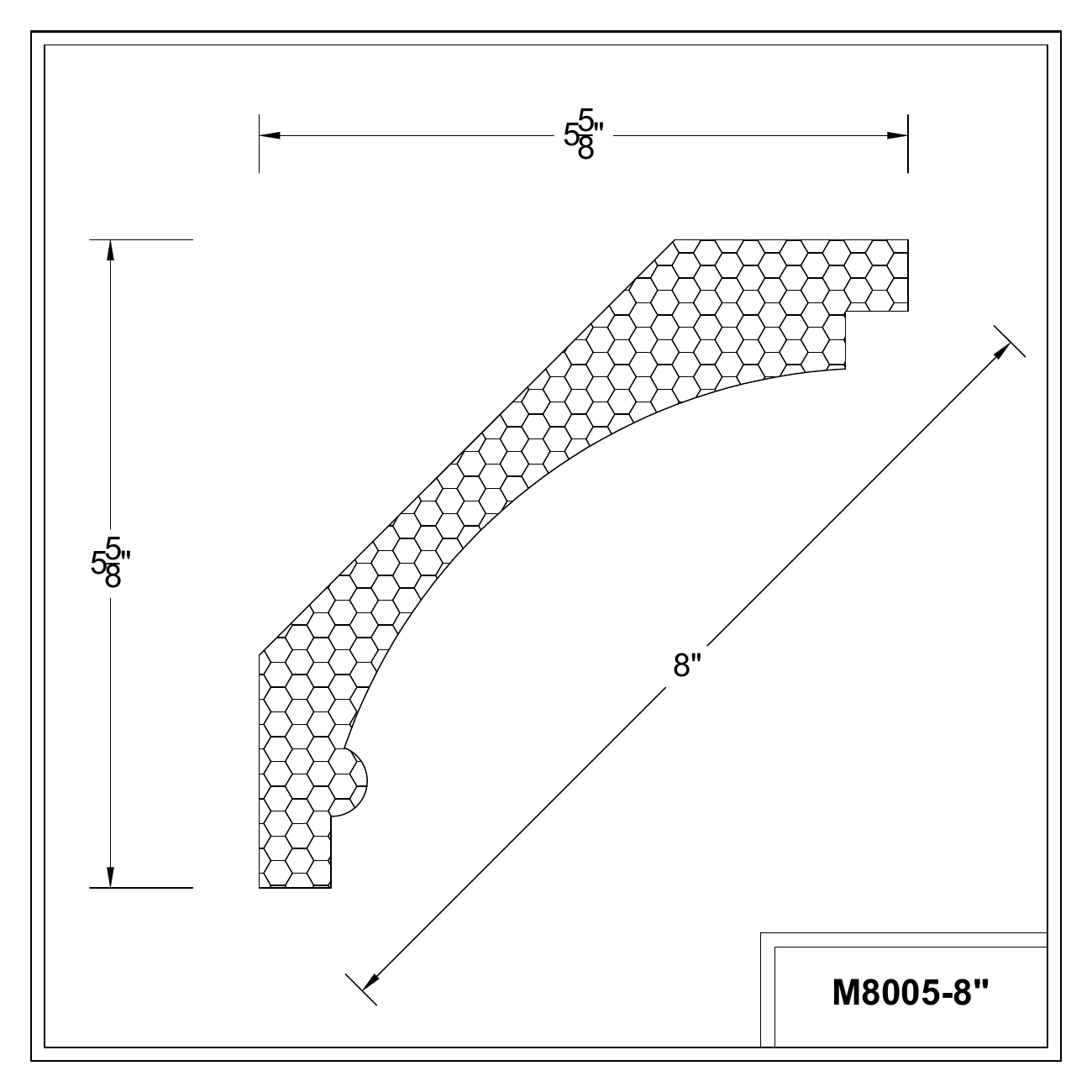

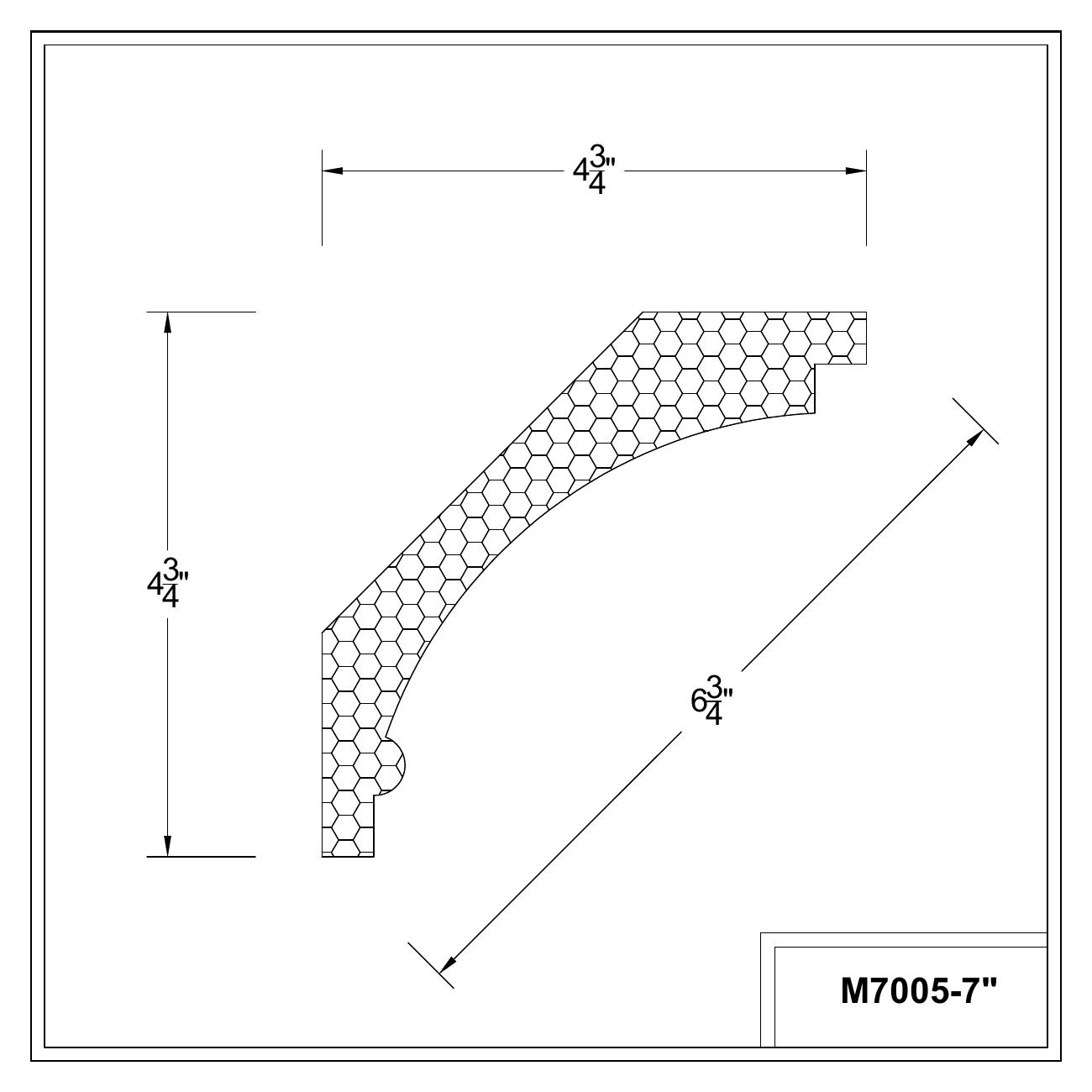

M-005 Face fortement courbée avec gradin supérieur marqué.
Dimensions nominales indiquées : 5" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

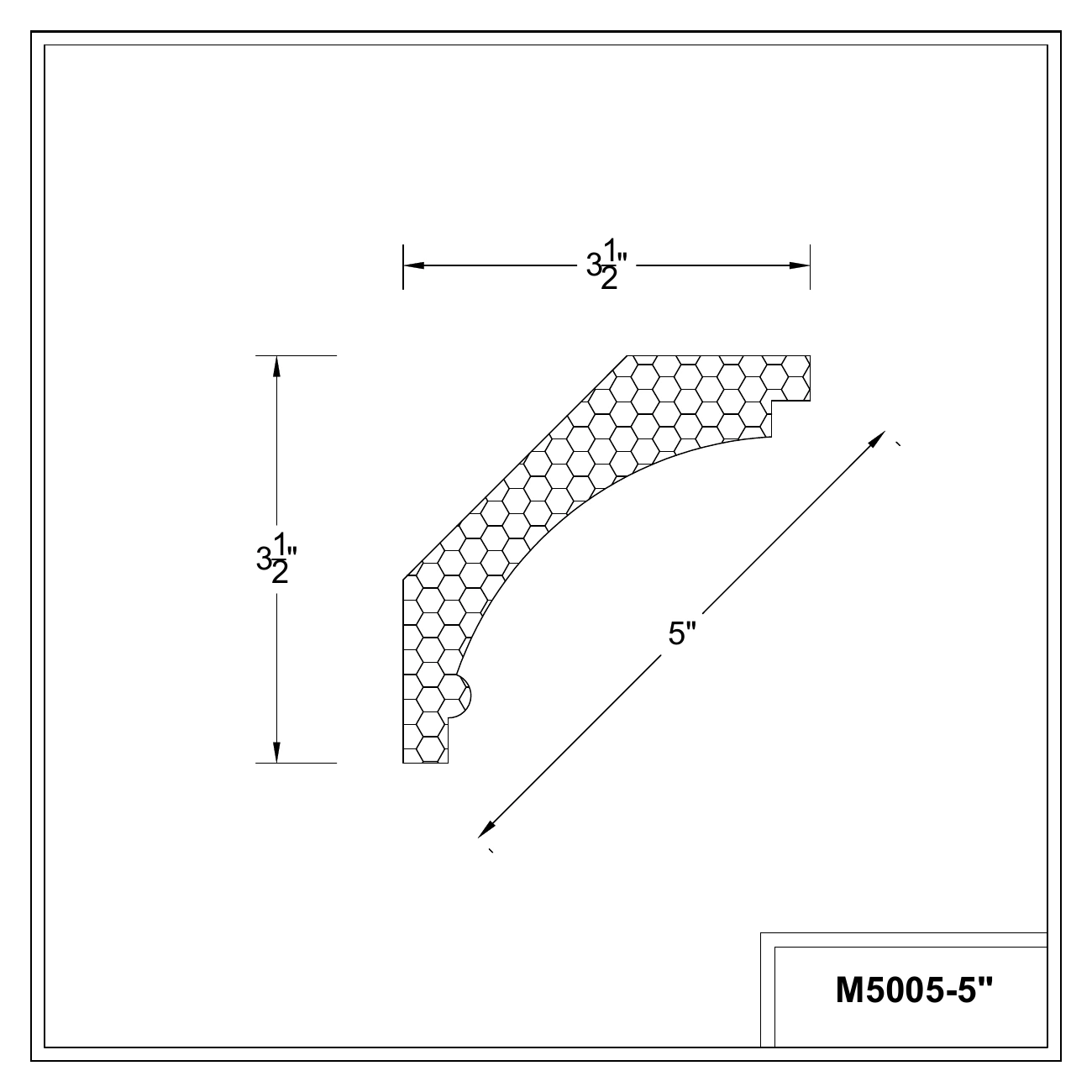

M5005 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7005 Saillie 4 3/4 Hauteur 4 3/4 Dimension de face 6 3/4 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8005 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées M5005-5" · page 58 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7005-7" · page 59 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8005-8" · page 60 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : M-005 ↗

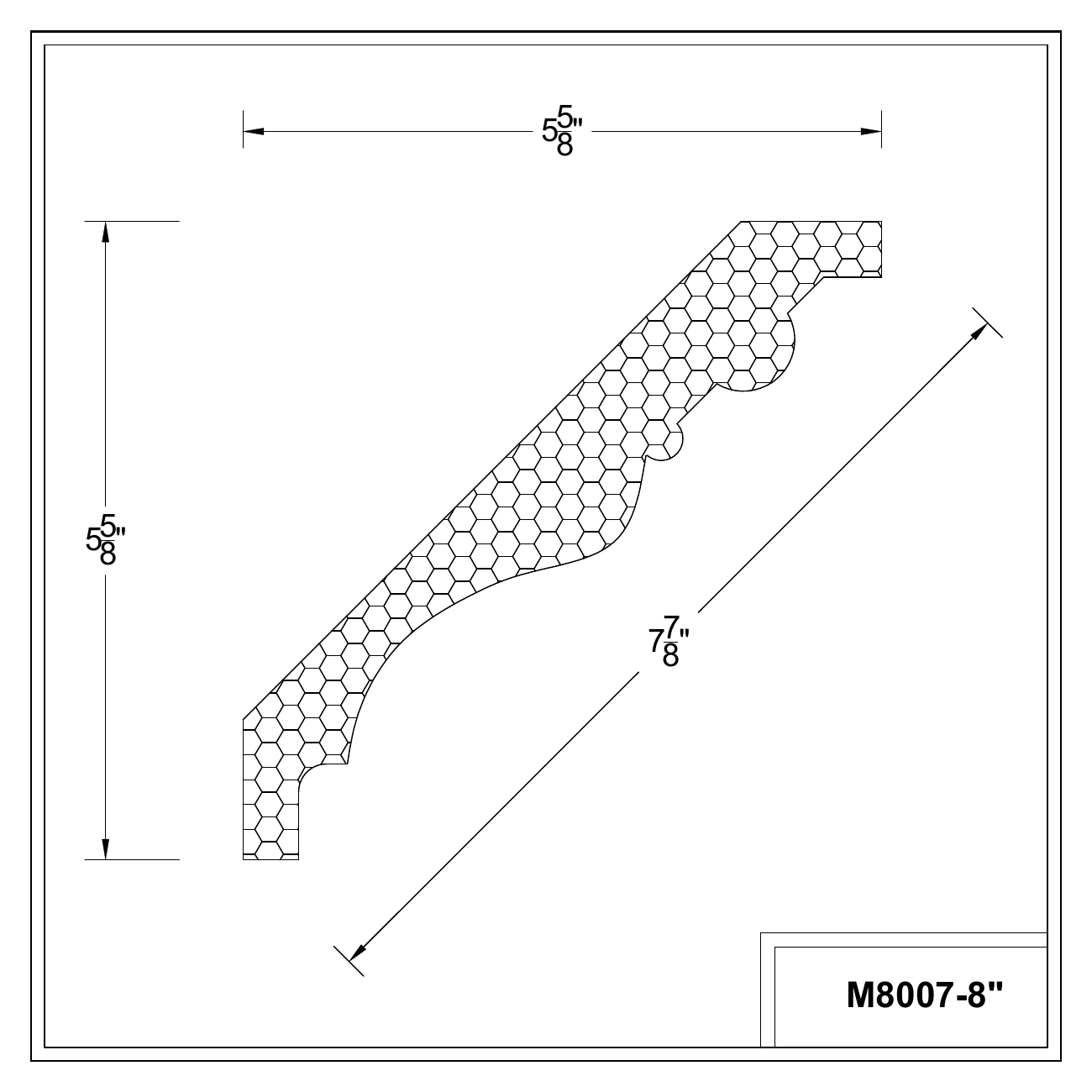

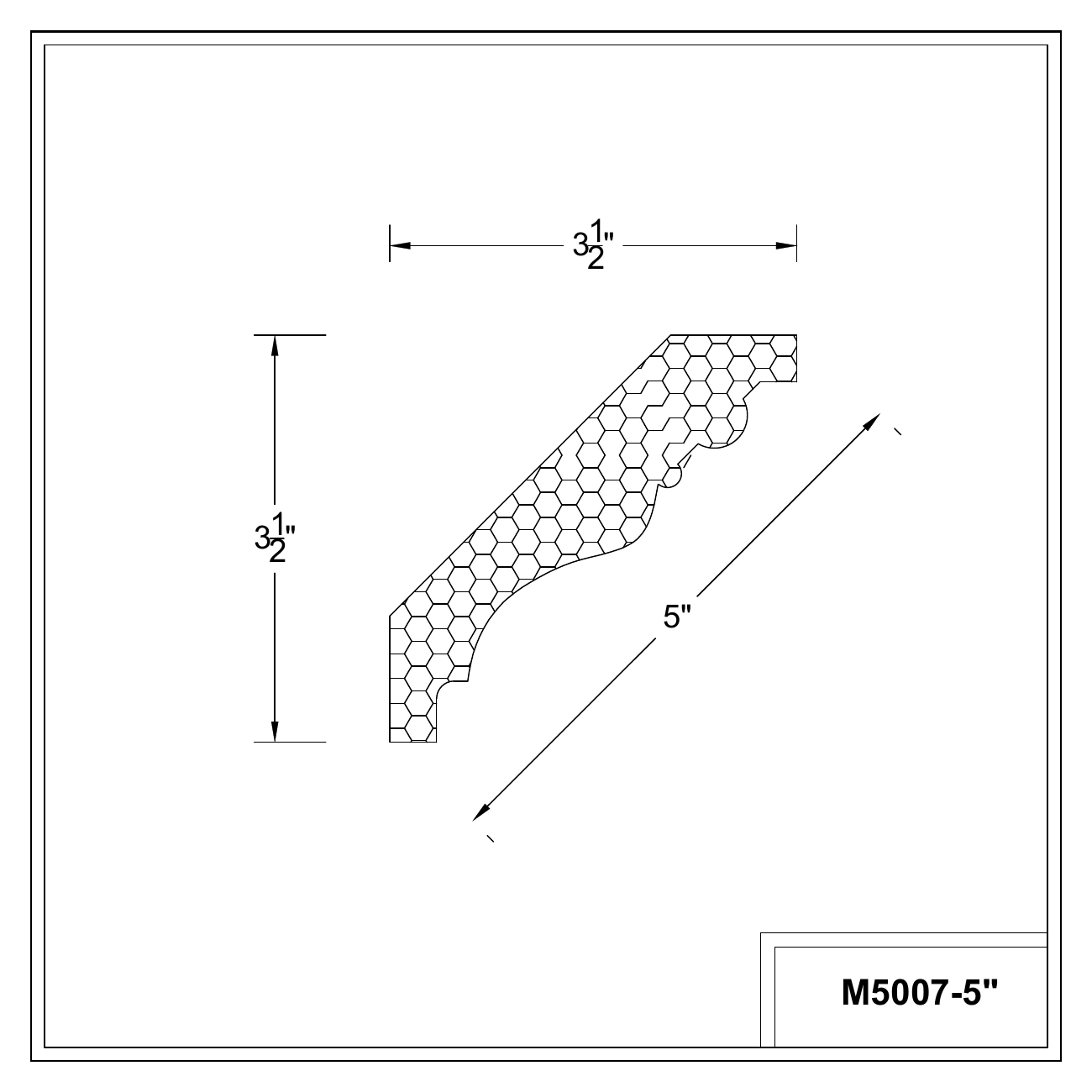

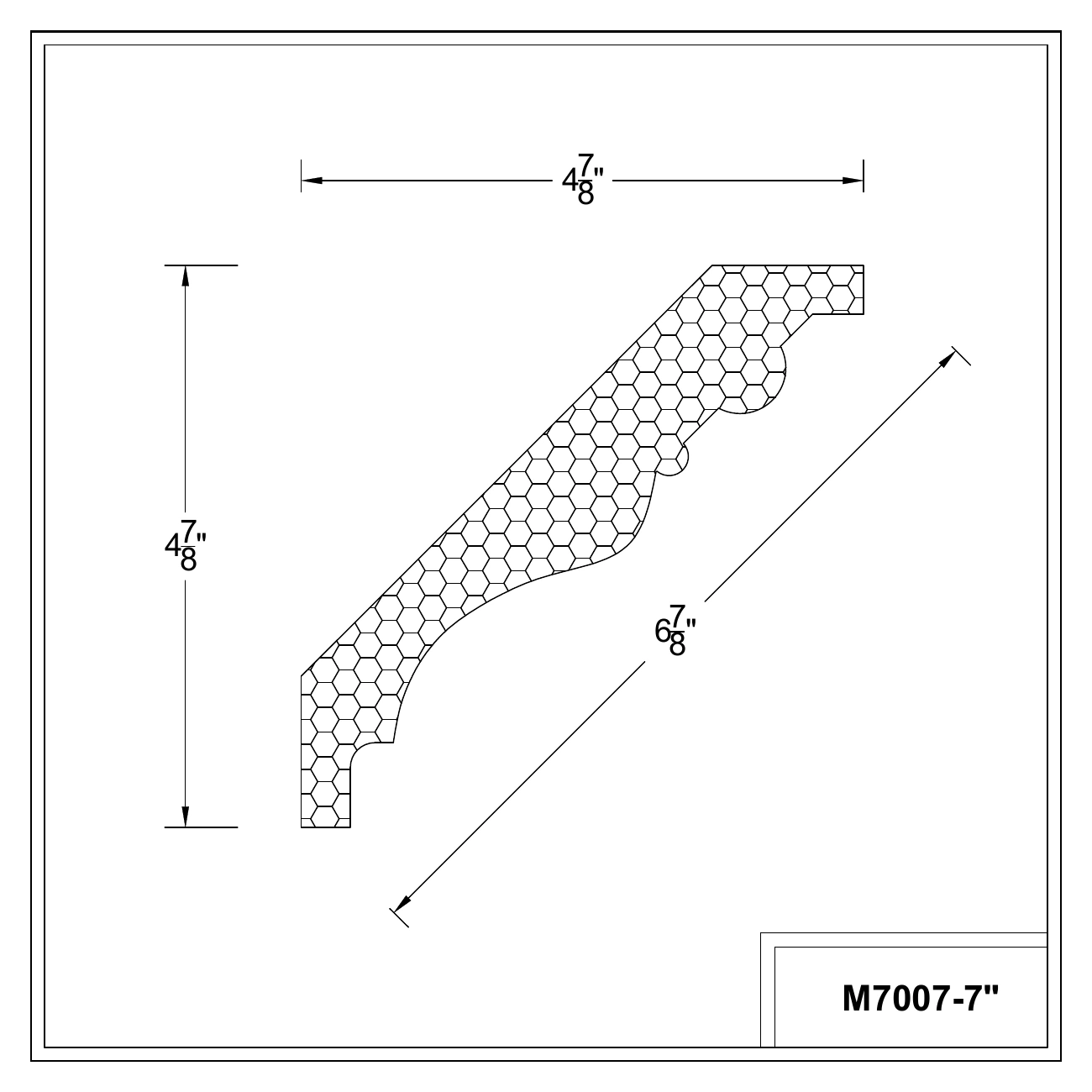

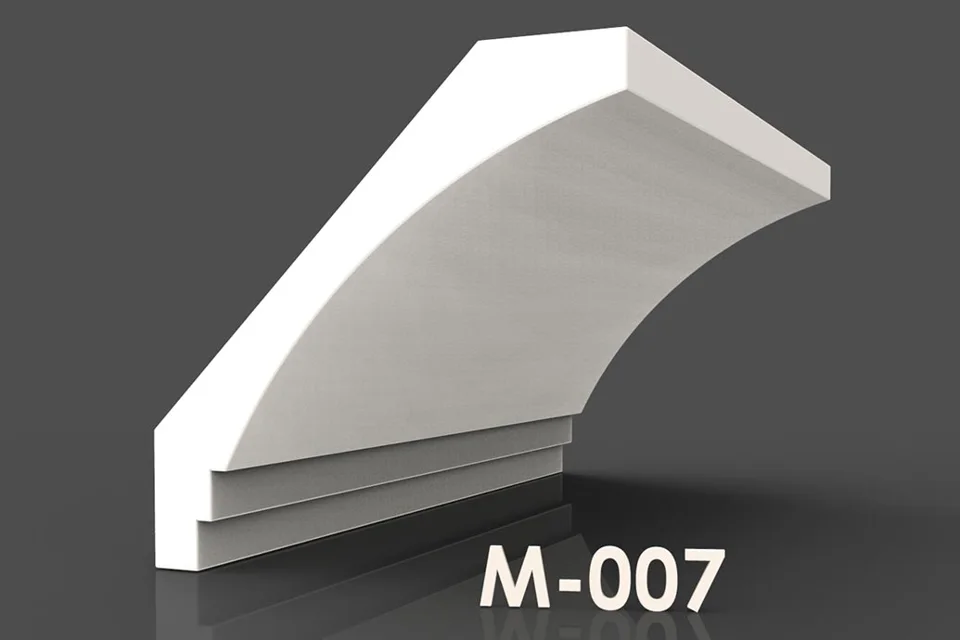

M-007 Large profil courbe avec bande inférieure droite.
Dimensions nominales indiquées : 5" | 7" | 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.
M5007 Saillie 3 1/2 Hauteur 3 1/2 Dimension de face 5 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M7007 Saillie 4 7/8 Hauteur 4 7/8 Dimension de face 6 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. M8007 Saillie 5 5/8 Hauteur 5 5/8 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : M-007 ↗

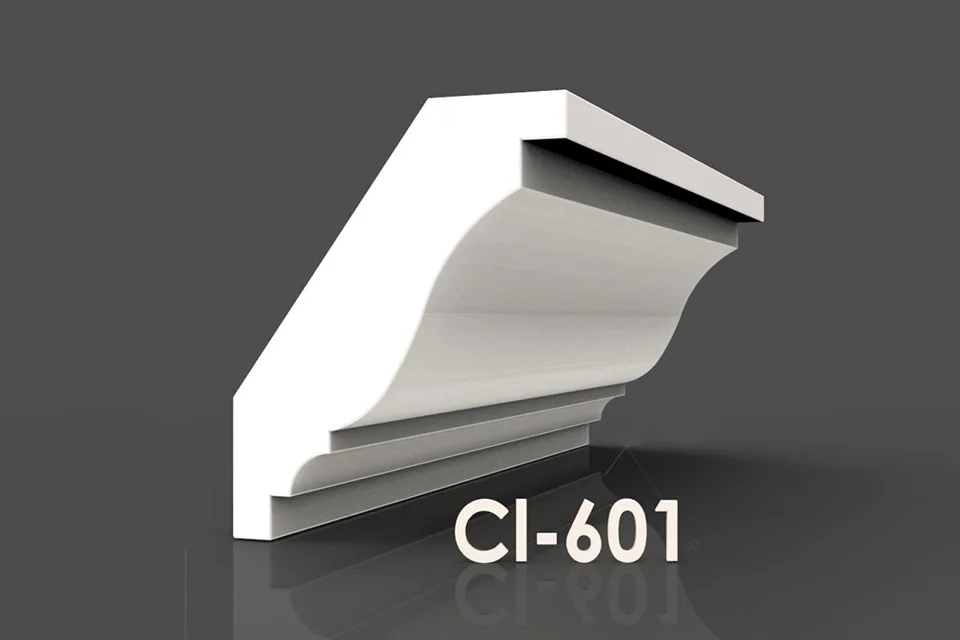

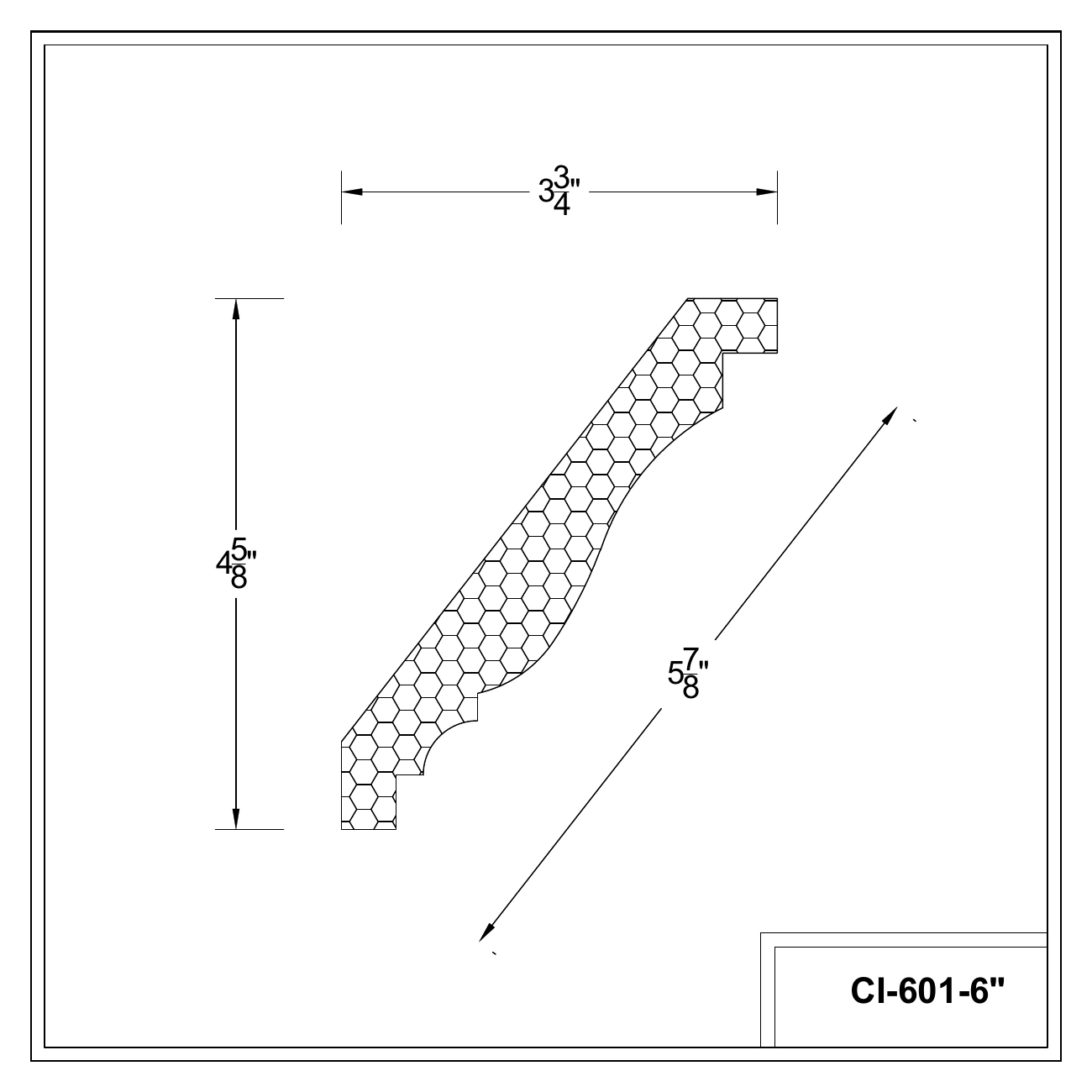

CI-601 Profil compact façonné à face centrale courbée.
Dimensions nominales indiquées : 6"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

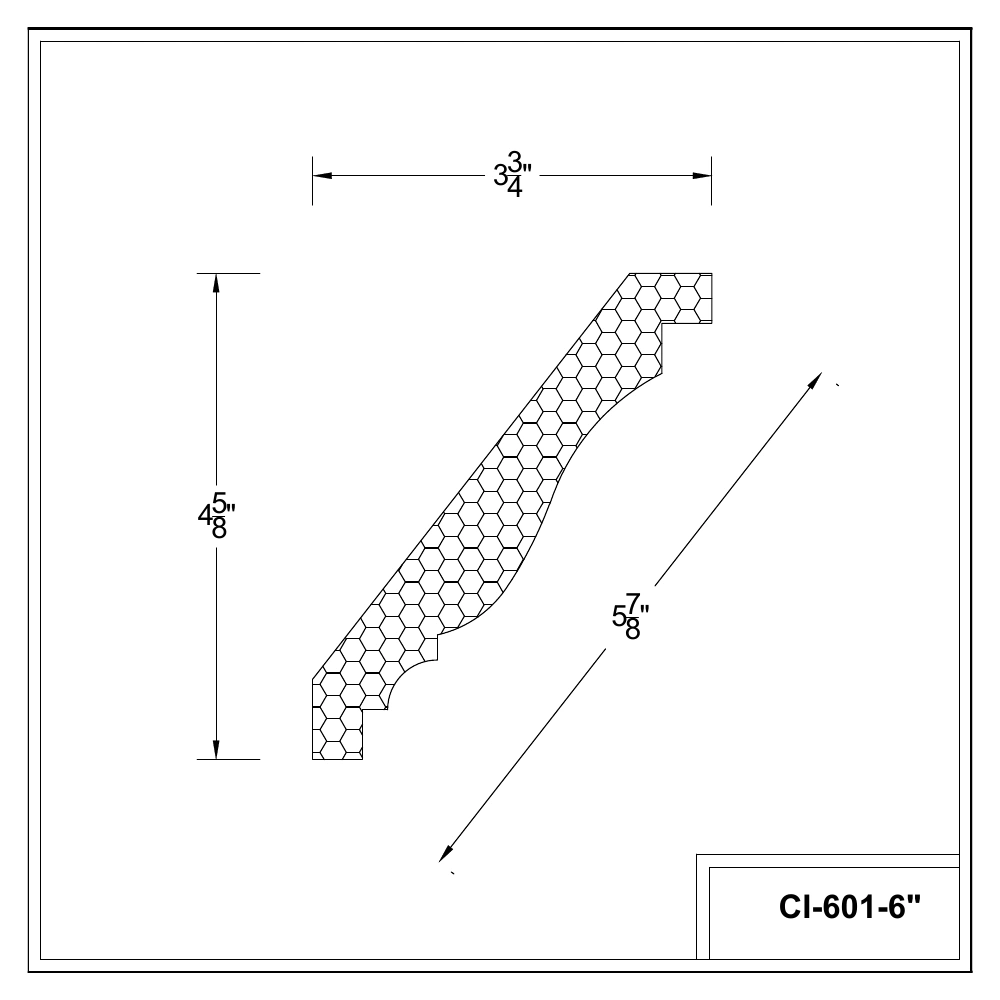

CI-601 Saillie 3 3/4 Hauteur 4 5/8 Dimension de face 5 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées CI-601-6" · page 64 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : CI-601 ↗

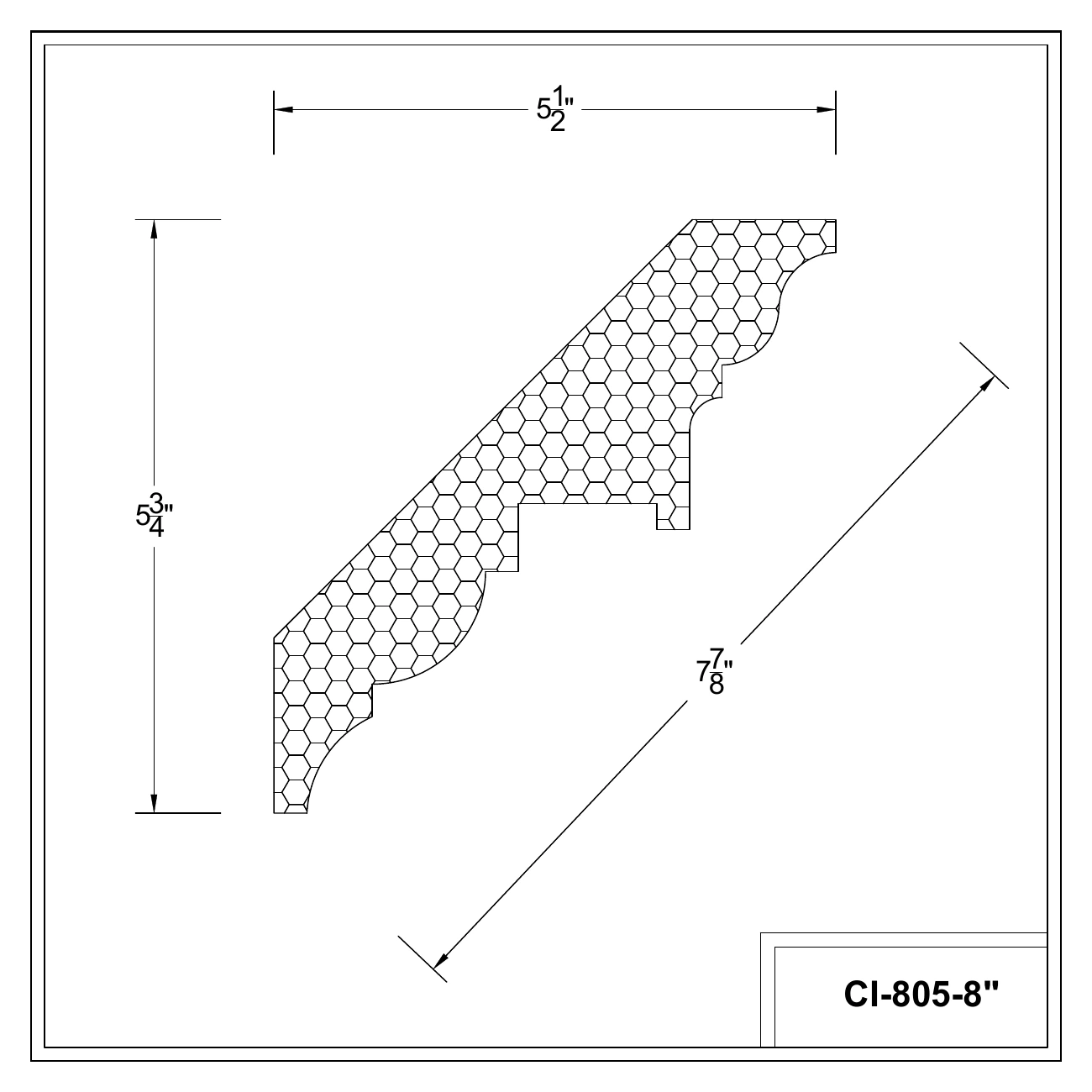

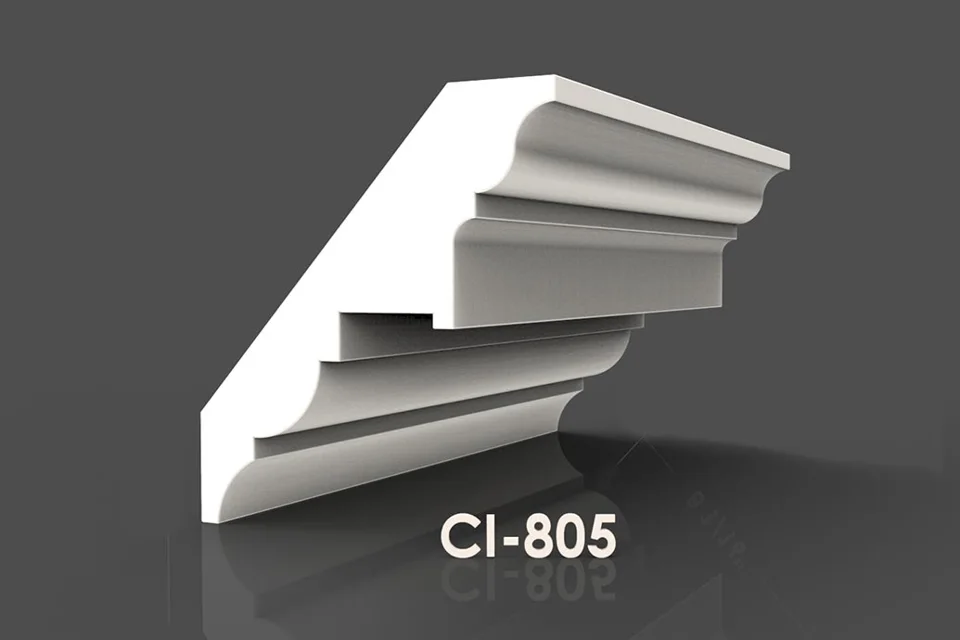

CI-805 Profil superposé aux détails supérieurs et inférieurs prononcés.
Dimensions nominales indiquées : 8"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

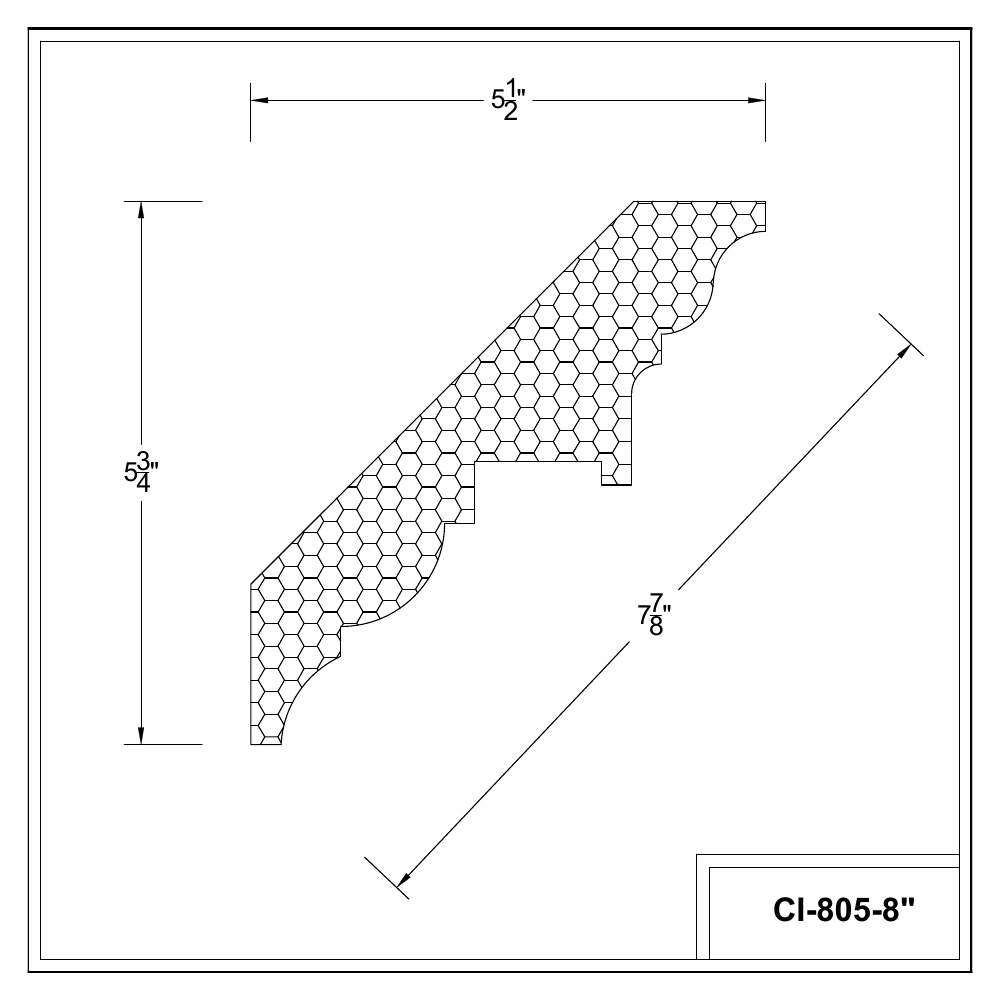

CI-805 Saillie 5 1/2 Hauteur 5 3/4 Dimension de face 7 7/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées CI-805-8" · page 65 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : CI-805 ↗

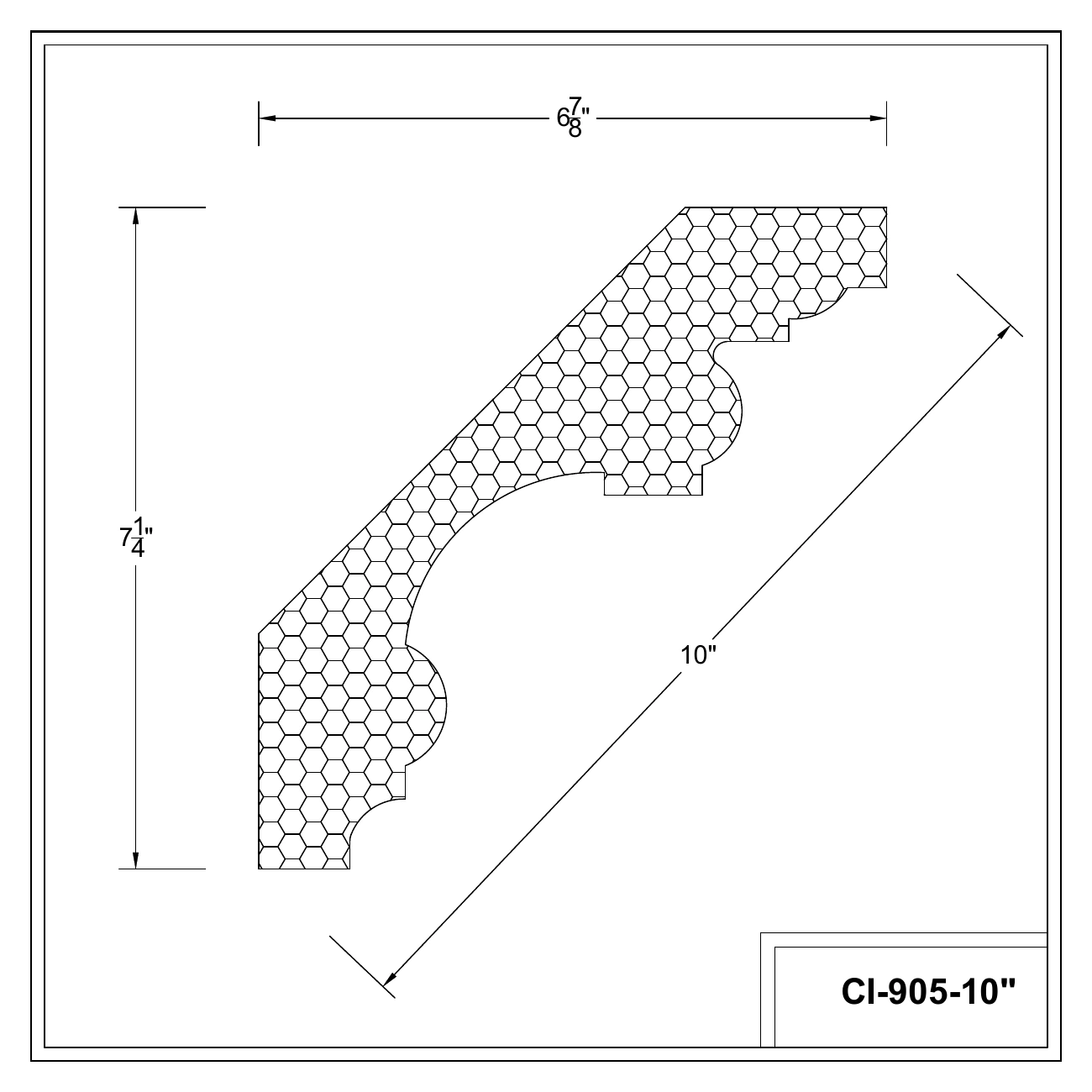

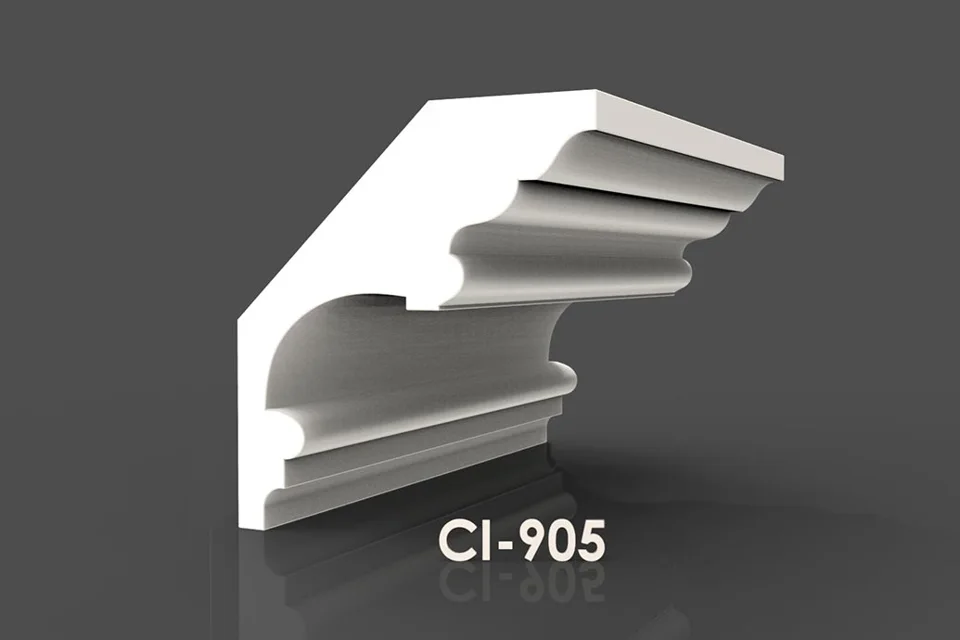

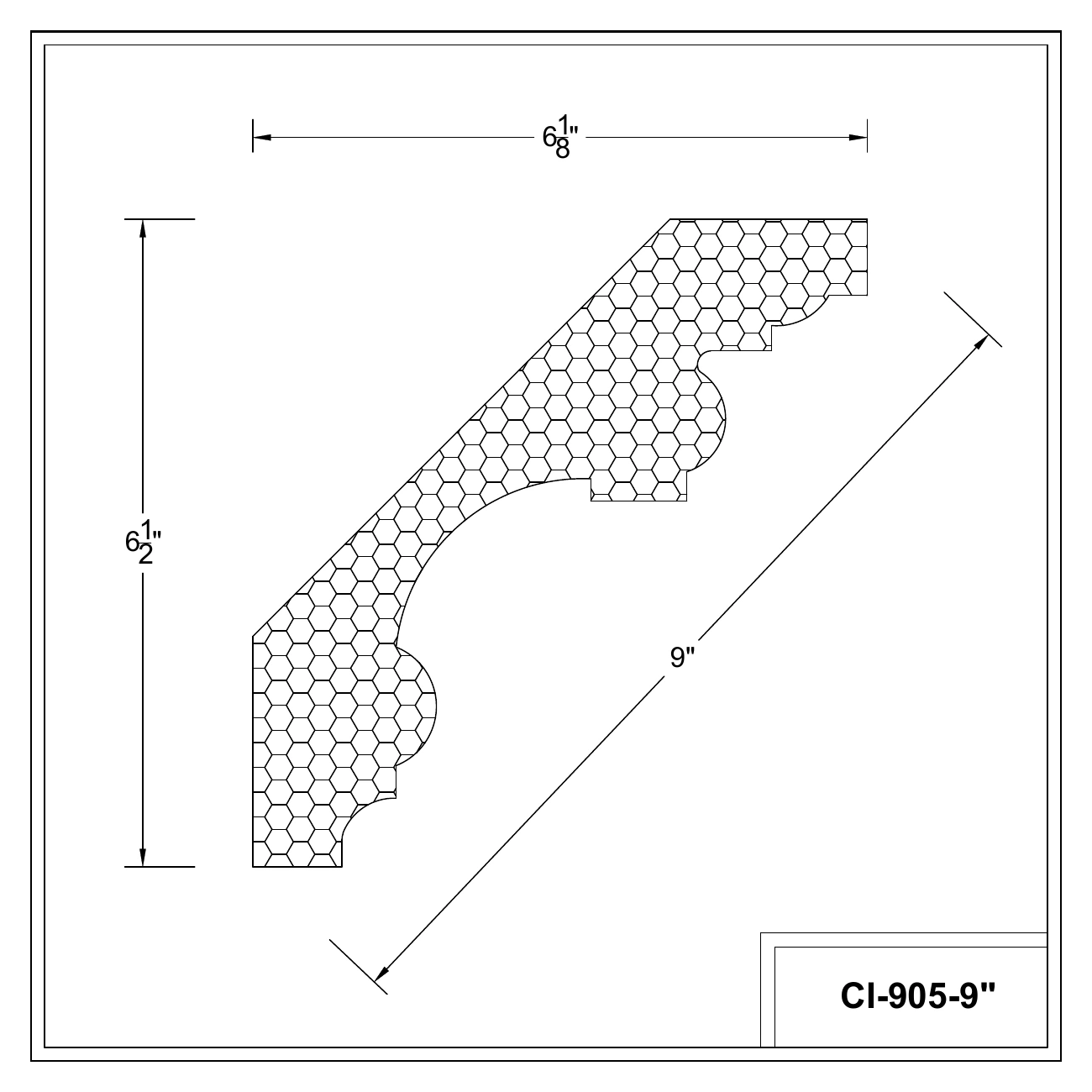

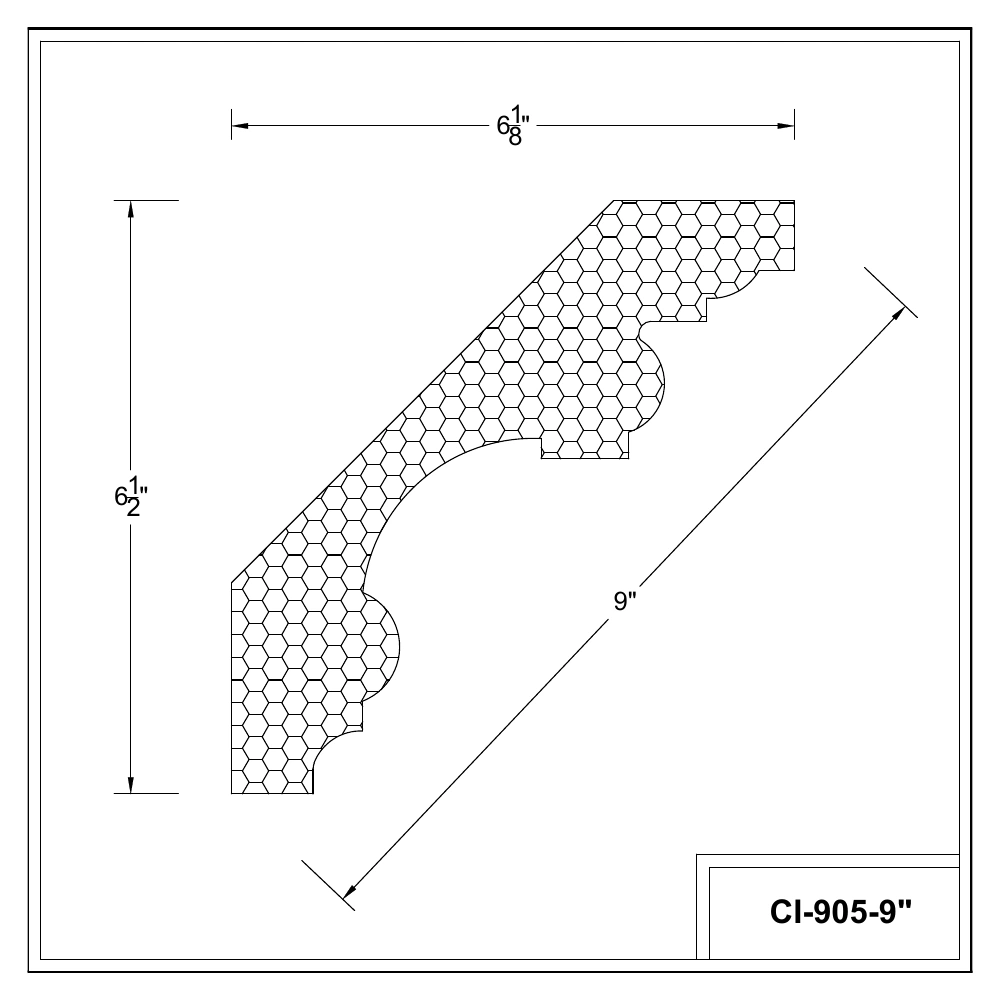

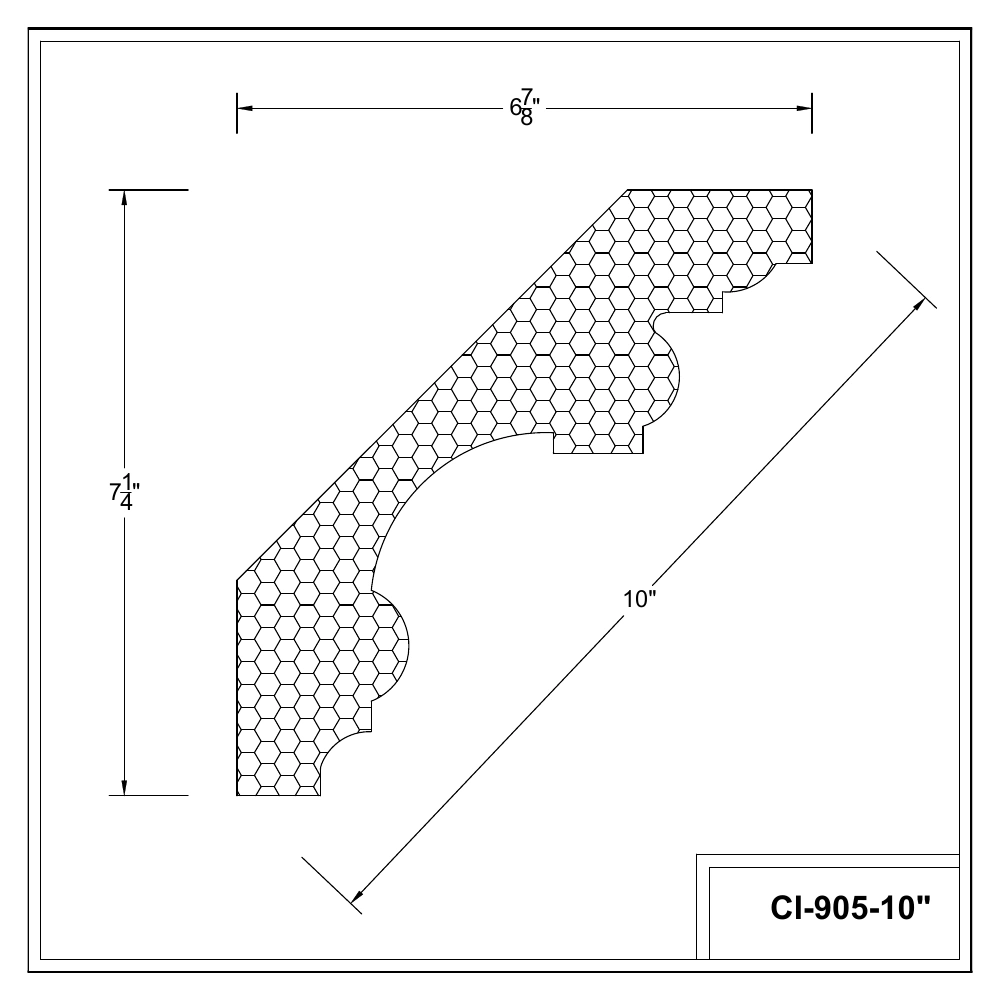

CI-905 Profil superposé plus profond, composé de plusieurs détails courbés.
Dimensions nominales indiquées : 8" | 9" | 10"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

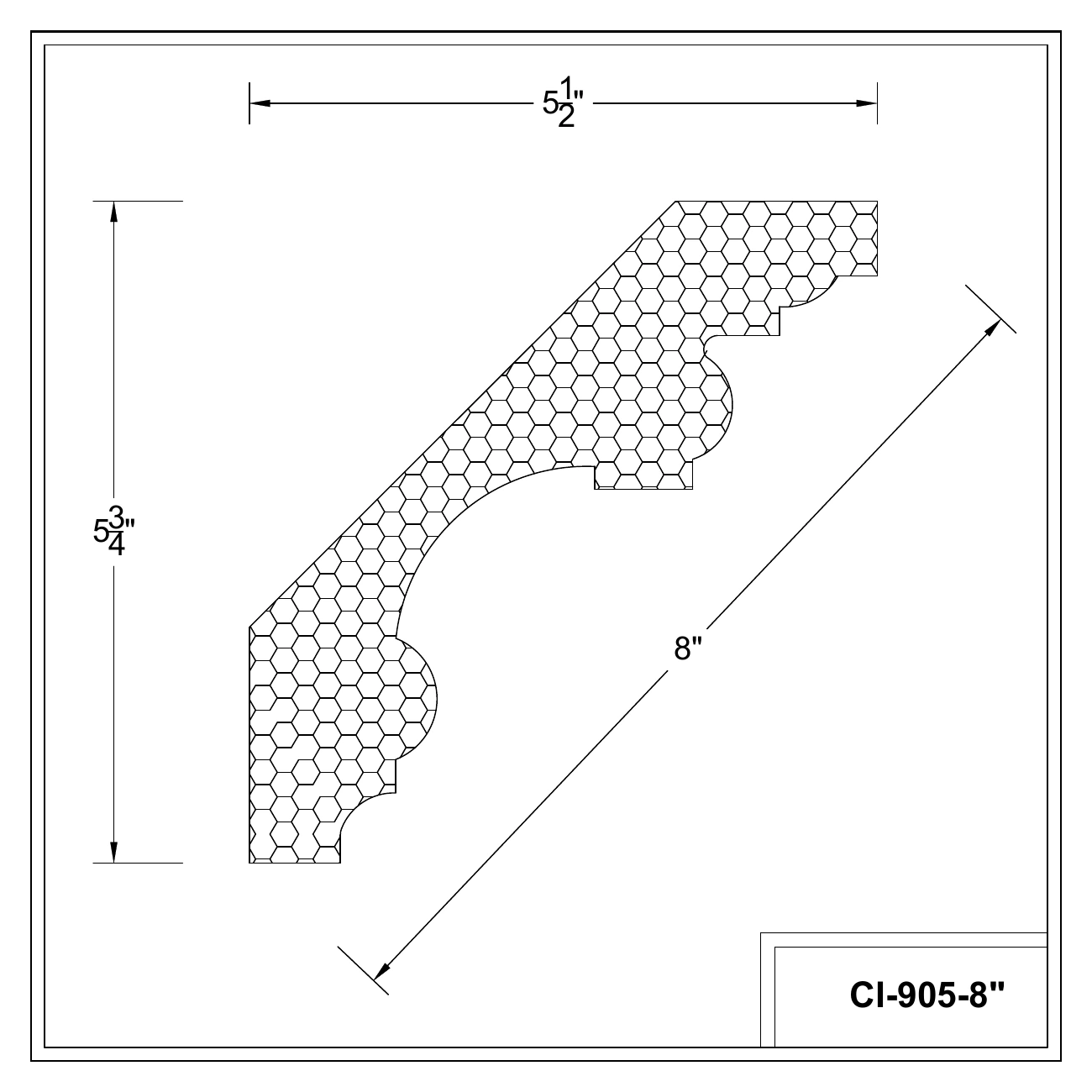

CI-905-8 Saillie 5 1/2 Hauteur 5 3/4 Dimension de face 8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. CI-905-9 Saillie 6 1/8 Hauteur 6 1/2 Dimension de face 9 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. CI-905-10 Saillie 6 7/8 Hauteur 7 1/4 Dimension de face 10 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées CI-905-8" · page 61 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. CI-905-9" · page 62 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. CI-905-10" · page 63 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : CI-905 ↗

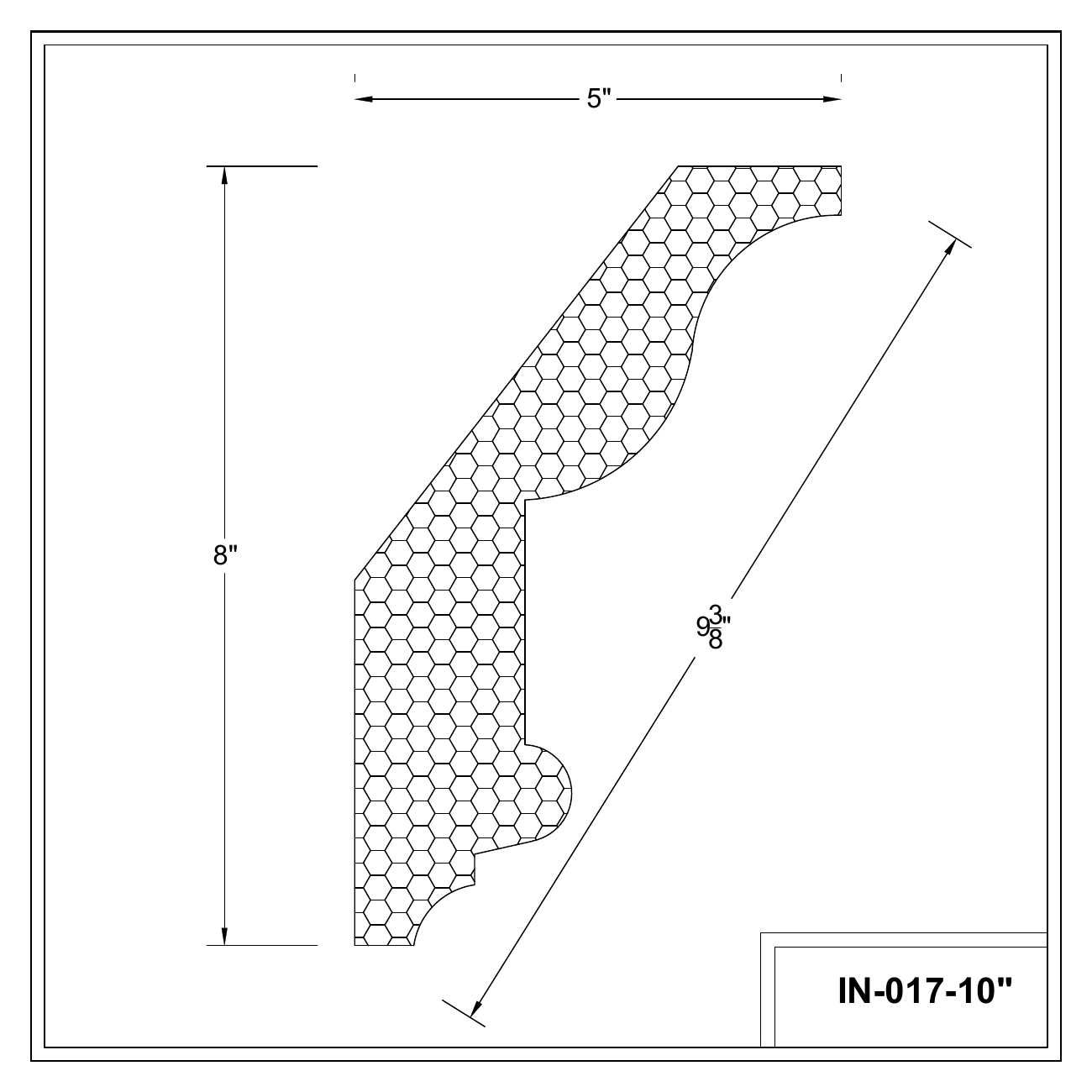

IN-017 Profil sculpté aux transitions arrondies.
Dimensions nominales indiquées : 10"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

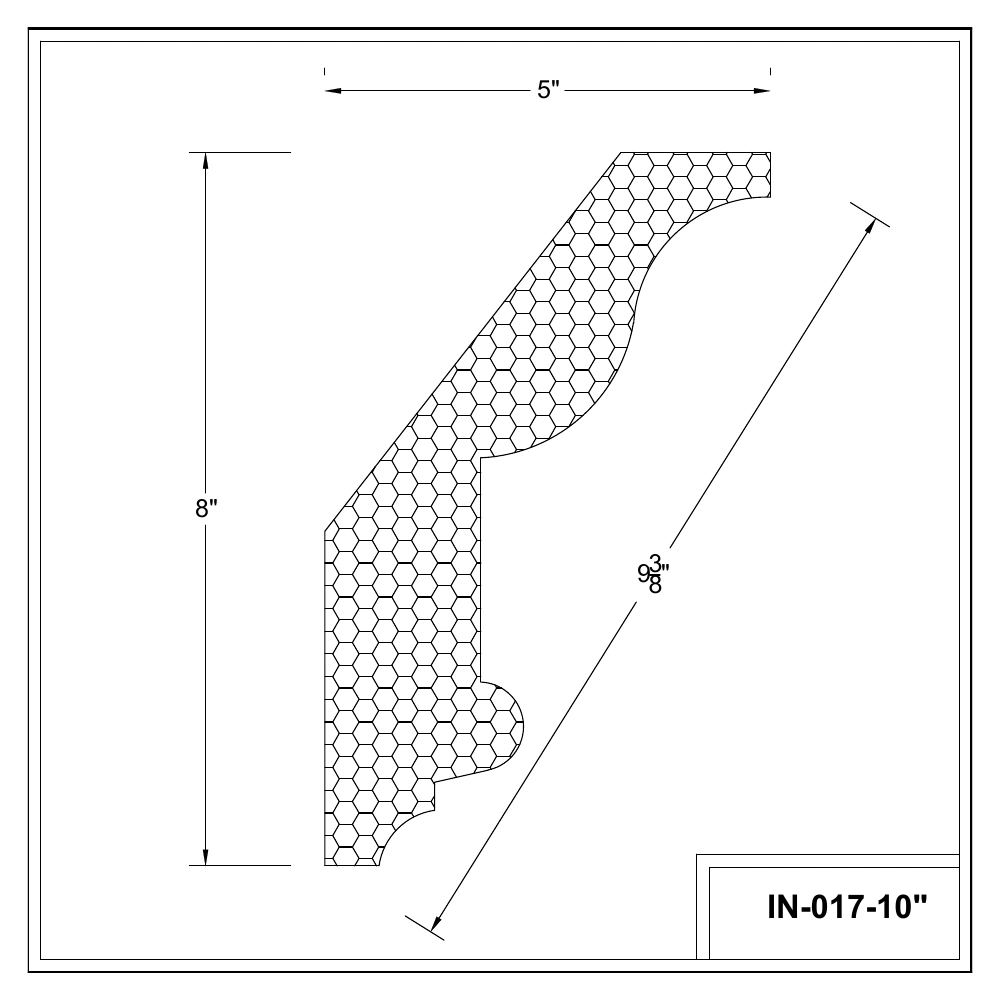

IN-017 Saillie 5 Hauteur 8 Dimension de face 9 3/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées IN-017-10" · page 66 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : IN-017 ↗

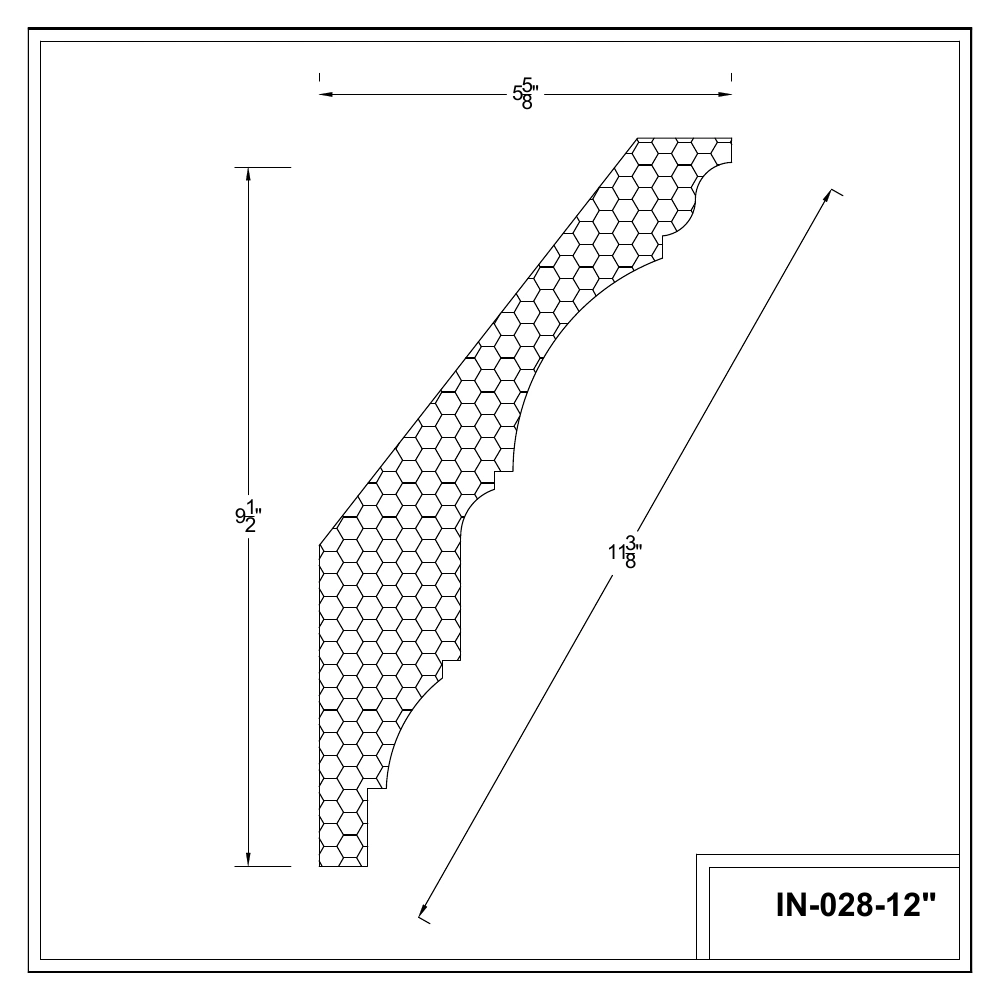

IN-028 Profil superposé combinant courbes et gradins.
Dimensions nominales indiquées : 12"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

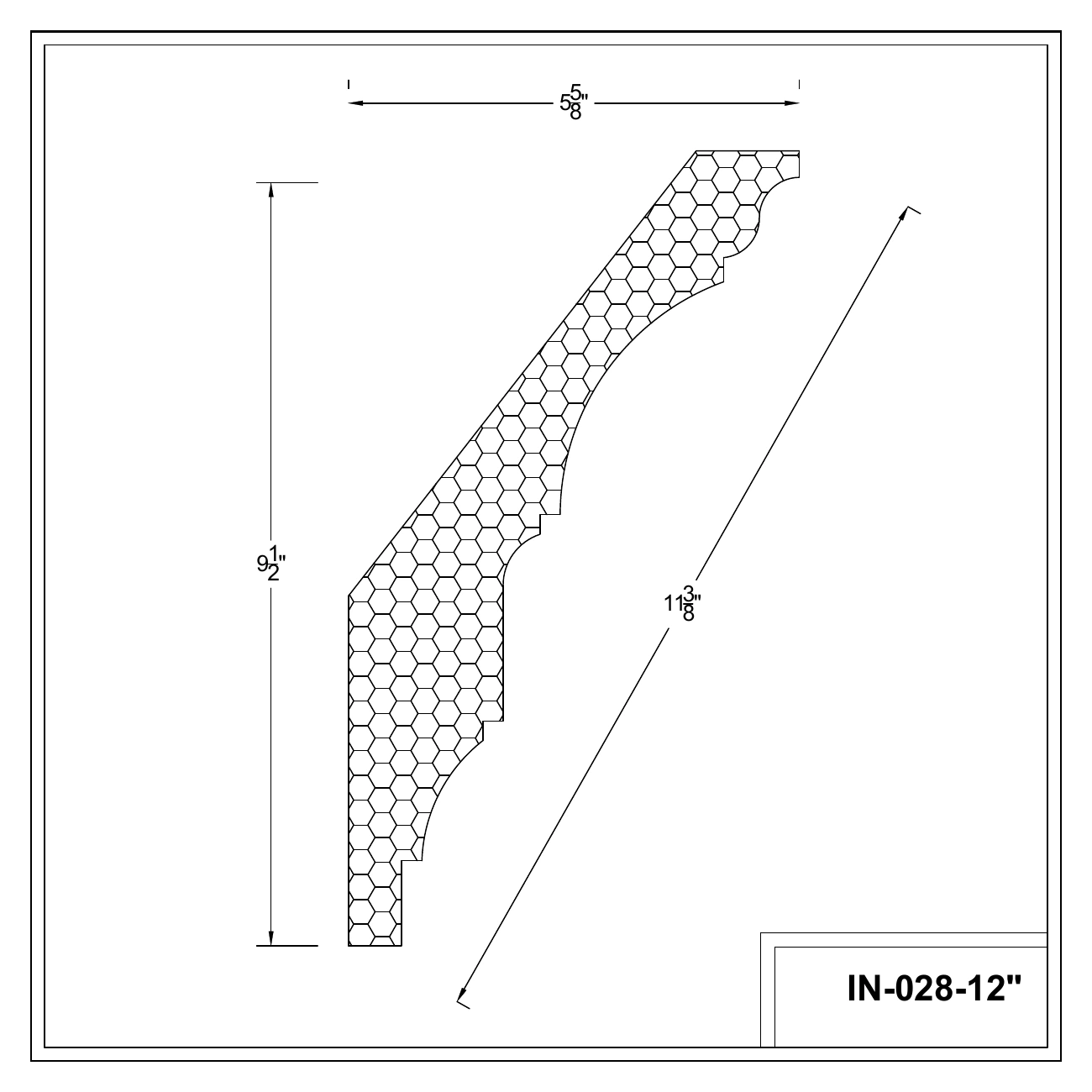

IN-028 Saillie 5 5/8 Hauteur 9 1/2 Dimension de face 11 3/8 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées IN-028-12" · page 68 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : IN-028 ↗

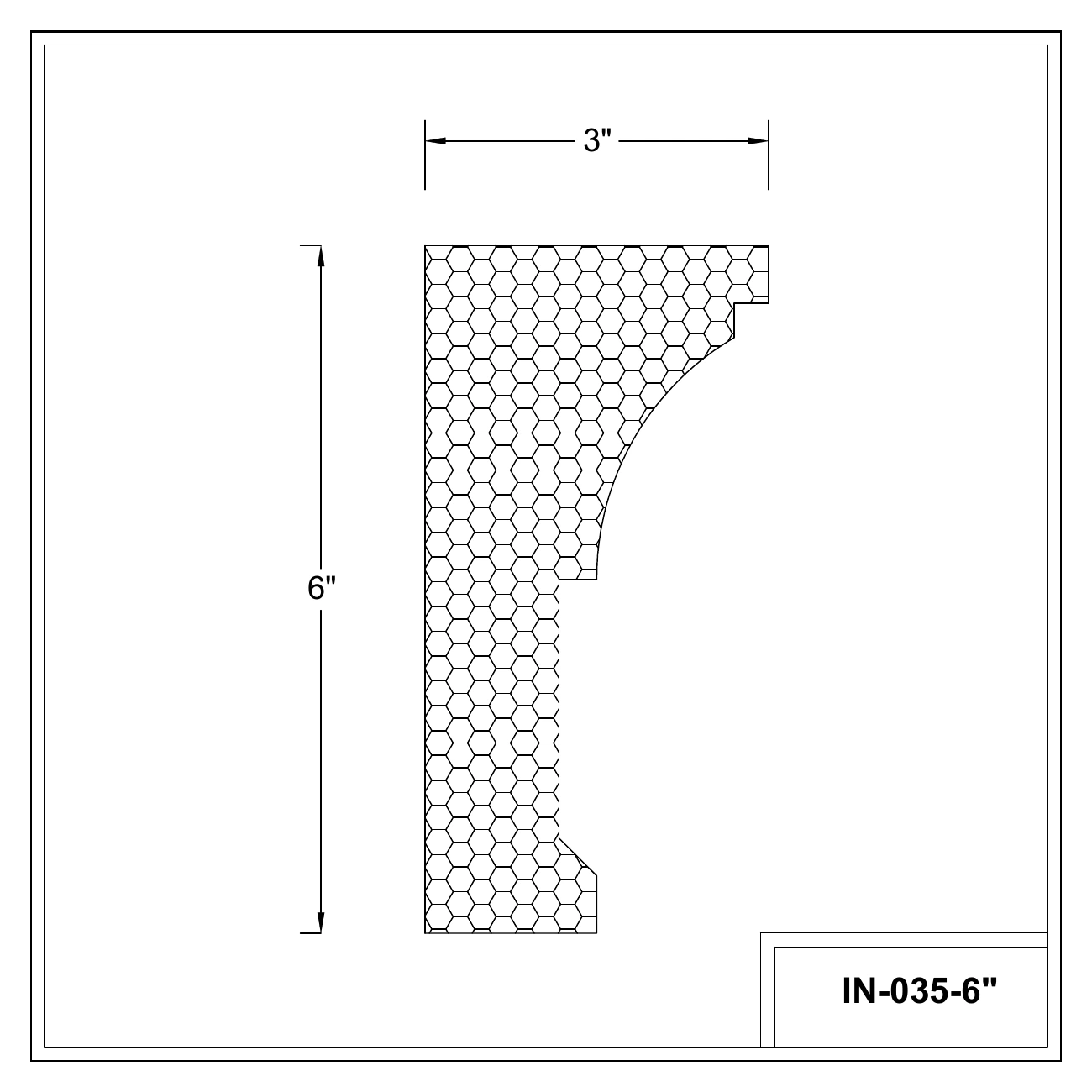

IN-035 Profil haut à large face inférieure droite.
Dimensions nominales indiquées : 6"
Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander.
Dessins et dimensions par format Toutes les dimensions sont en pouces. Les formats des fichiers et des modèles sont nominaux; la saillie, la hauteur et la dimension de face ci-dessous proviennent du dessin.

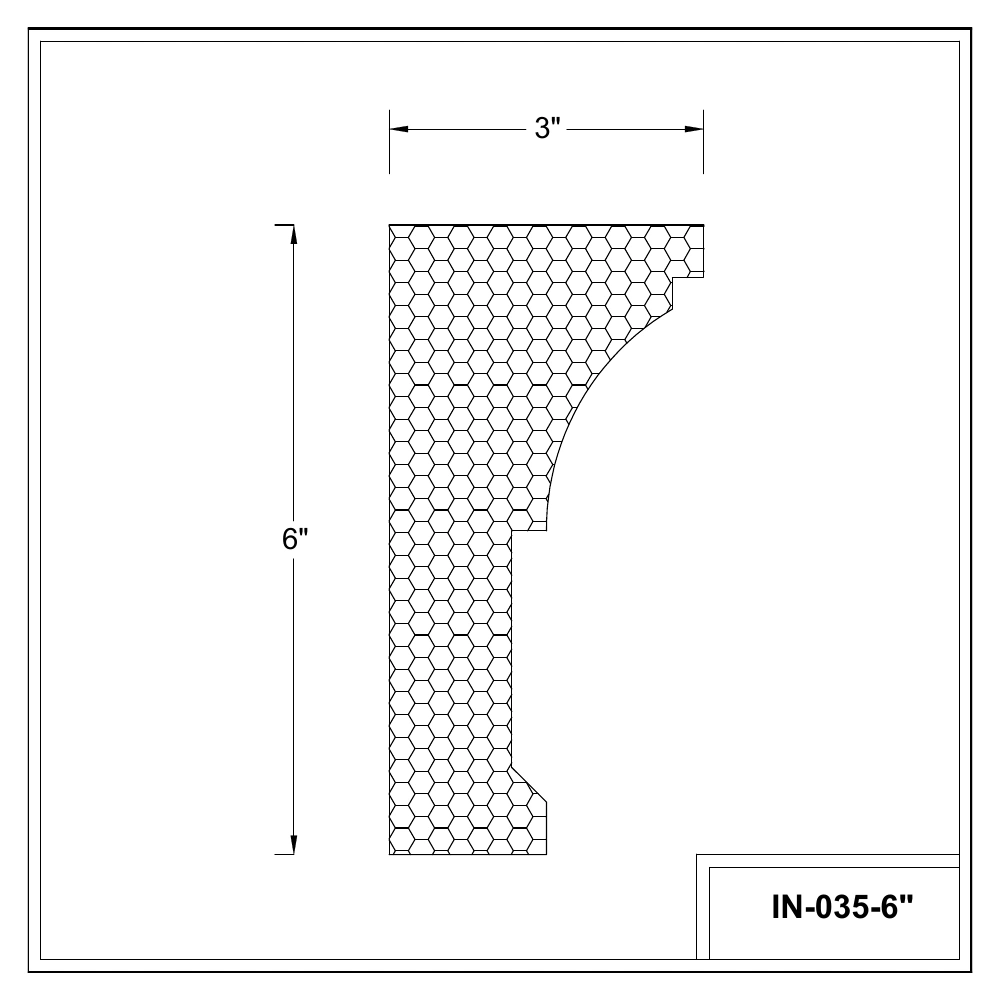

IN-035 Saillie 3 Hauteur 6 (PDF original en anglais) Ouvrir le dessin individuel en PDF (anglais) Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Voir les coupes cotées IN-035-6" · page 71 · Agrandir le dessin original en anglais · Ouvrir la page du PDF original en anglais Les dimensions sont approximatives. Veuillez confirmer les dimensions exactes du produit avant de commander. Demander des renseignements : IN-035 ↗
